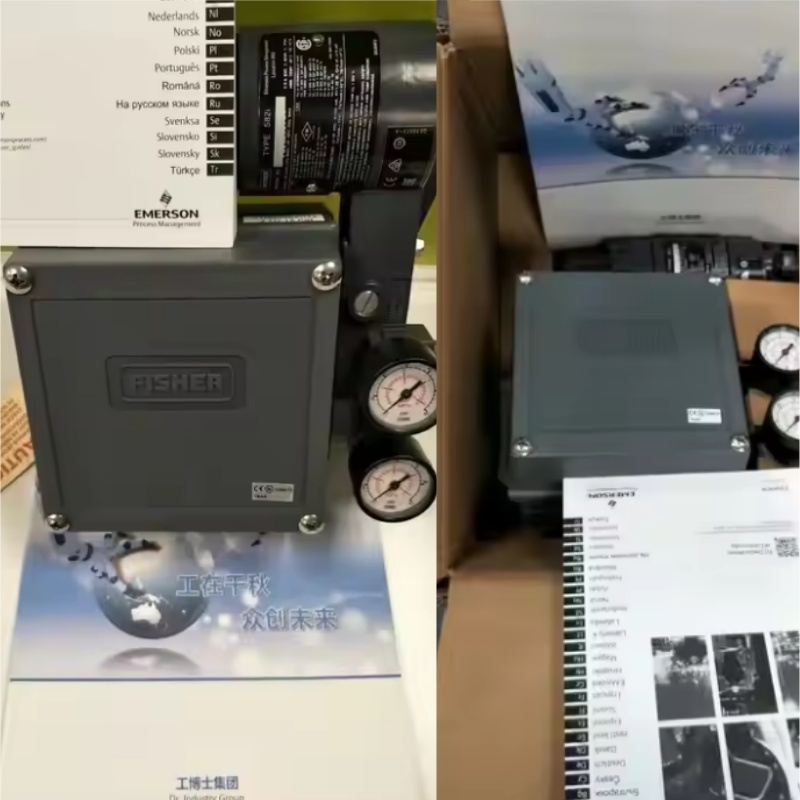

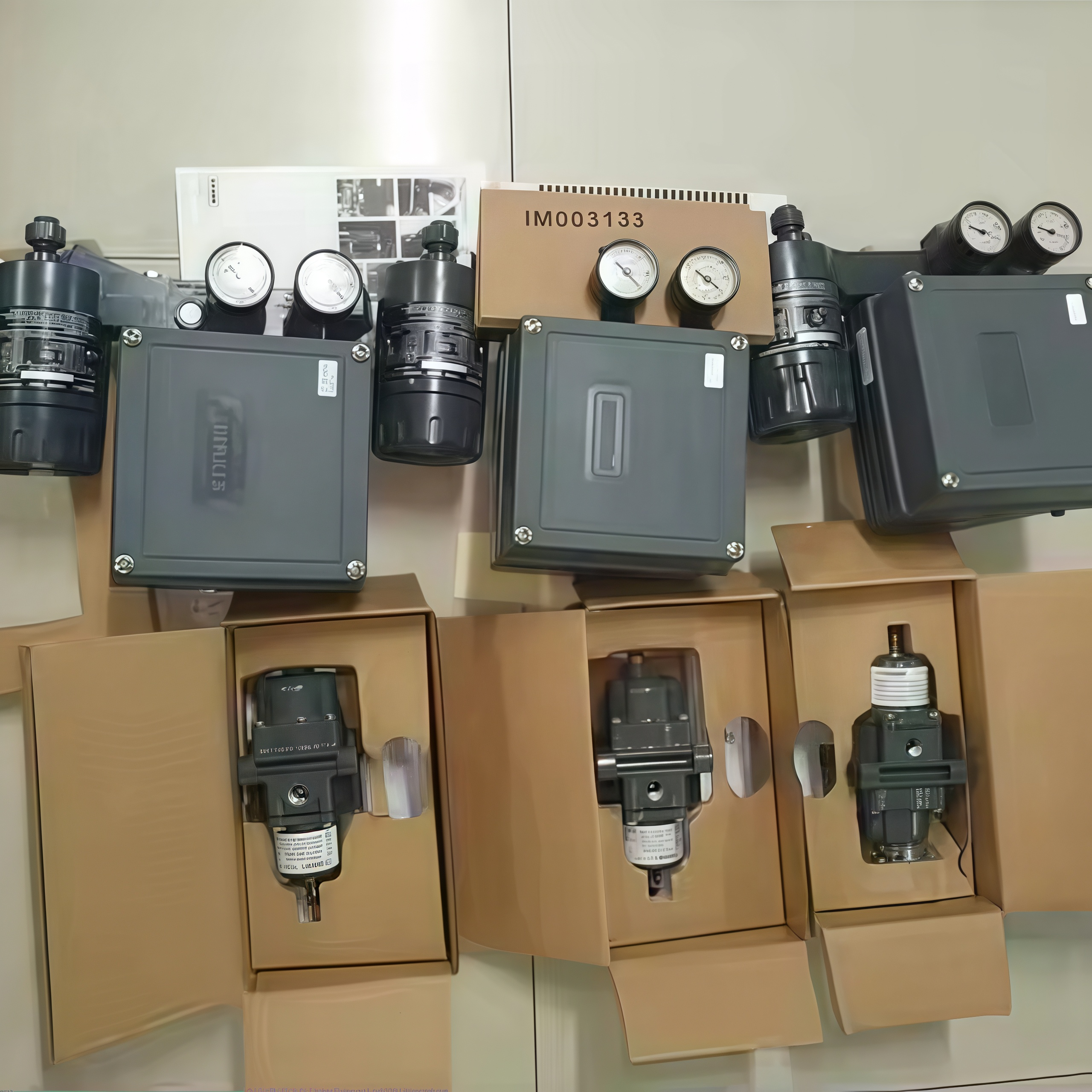

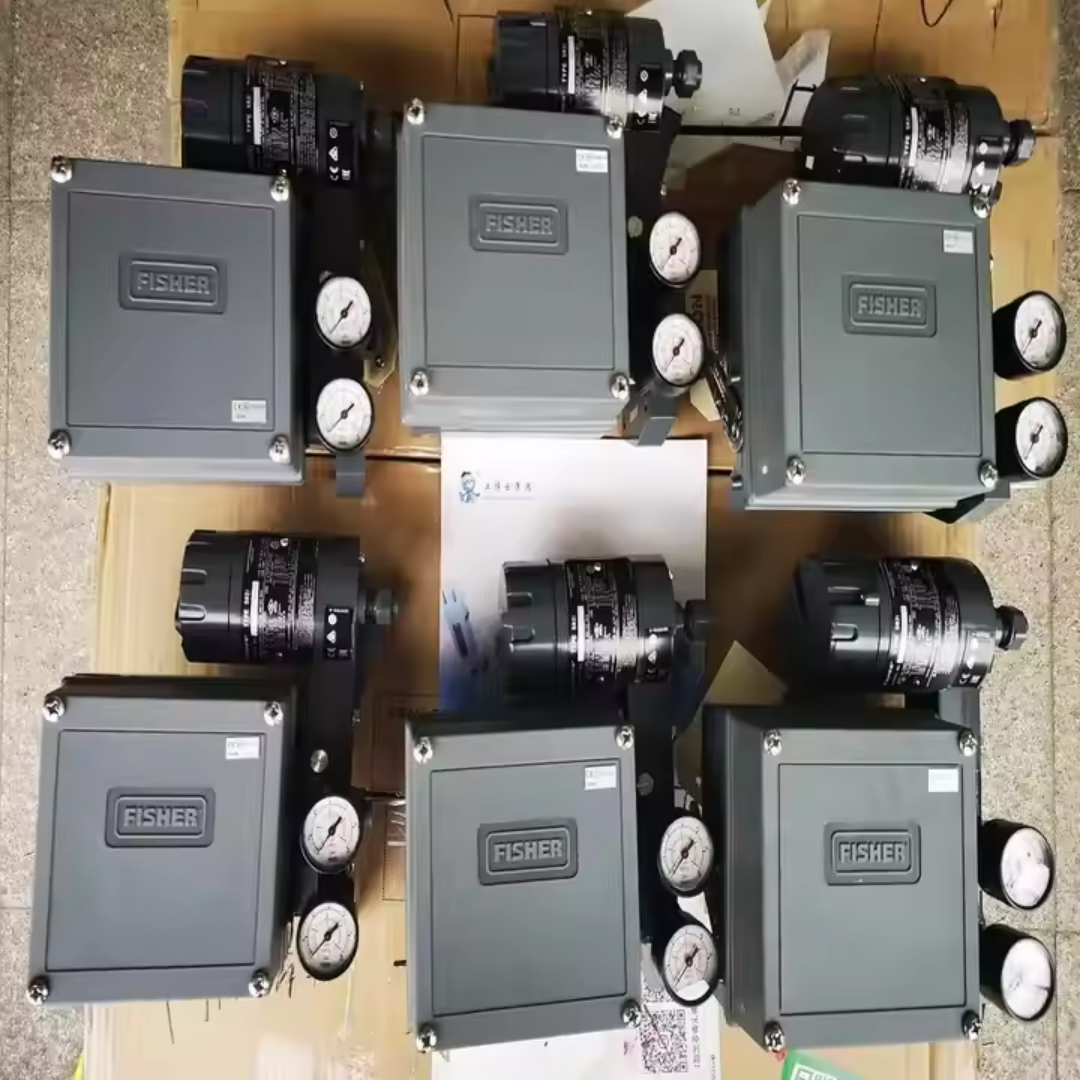

Elektropneumatischer Ventilpositionierer der Baureihe Fisher 3582i 4-20mA für Steuerventile

Produktübersicht

Der Fisher 3582i ist ein elektropneumatischer Ventilpositionierer, der für diaphragmatisch betätigte, gleitende Steuerventilkonstruktionen entwickelt wurde.Es besteht aus einem elektropneumatischen Umrichter 582i, der auf einem pneumatischen Ventilpositionierer 3582 montiert istDer Umrichter empfängt ein Gleichstrom-Eingangssignal und erzeugt eine proportionale pneumatische Leistung durch eine Düse/Flapperanordnung. Diese Leistung füttert dann den pneumatischen Positionierer,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

Das Gerät liefert eine genaue Ventilstammposition, die proportional zum Gleichstrom-Eingangssignal ist.Es ist ein bewährtes Design, das für seine schnelle Reaktion und die Fähigkeit bekannt ist, Vibrationen in den meisten Pflanzenumgebungen zu widerstehen.Der geringe Luftverbrauch im Steady State trägt zu einem effizienten Betrieb bei.

Die Null- und Spanneinstellungen sind mit einem Schraubendreher und einem Schlüsselanhänger mit entferntem Deckel möglich.Veränderungen des Versorgungsdrucks und der Ventilbelastung haben einen minimalen Einfluss auf den Betrieb des PositionierersDas Gehäuse, die Bauteile und die Dichtungsmaterialien werden ausgewählt, um rauen Umgebungen standzuhalten, und der Positioner reinigt die inneren Teile, um zusätzlichen Schutz zu gewährleisten.

Technische Spezifikation

Anwendungsindustrie

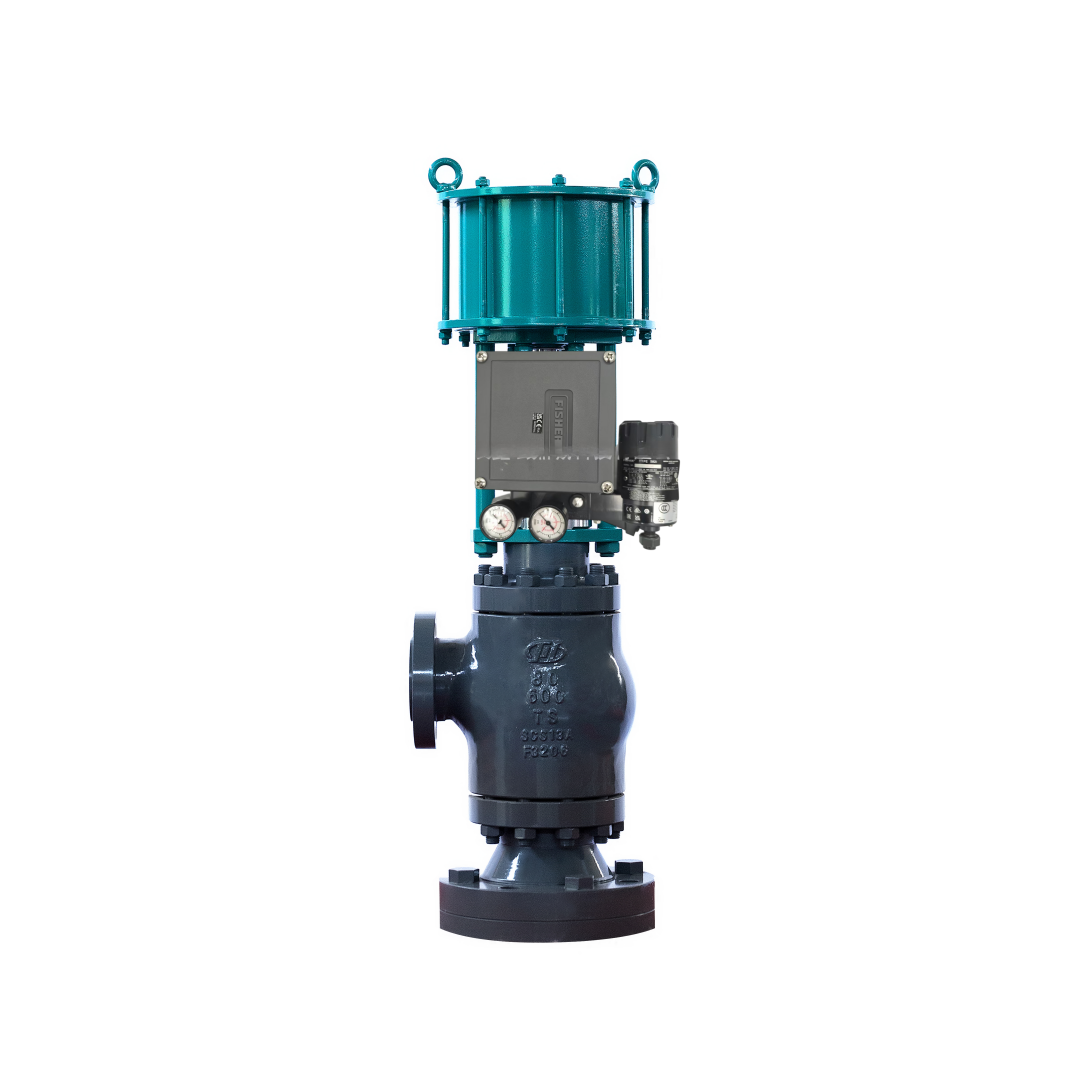

Der 3582i wird in der Prozessindustrie mit diaphragmatisch betriebenen, gleitenden Stammsteuerventilbaugruppen eingesetzt.Der verstellbare Null- und Spanbereich ermöglicht die Verwendung aller Standard-EingangssignaleDa Einheiten aus einer Positionerfamilie eine Vielzahl von Steuerungsanwendungen abdecken, werden die grundlegenden Ersatzteilbestandsanforderungen vereinfacht.

Häufige Probleme

• Positionierer reagiert nicht auf das Eingangssignal: Überprüfen Sie den Versorgungsdruck und die pneumatischen Verbindungen; prüfen Sie, ob die Düse/Flapper nicht verstopft ist und ob das Relais funktioniert.

• Die Position des Ventilstammes entspricht nicht dem Eingangssignal.Überprüfen Sie die Kalibrierung von Null und Spanne und stellen Sie sicher, dass die Kammposition mit der Bewegung und der Aktion des Aktoransatzes übereinstimmt.

• Unregelmäßiger Betrieb oder Schwingungen: Überprüfung auf Luftlecks in Rohren und Armaturen; Überprüfung auf übermäßige Reibung in der Ventilverpackung oder im Aktoren.

• Schwankungen des Versorgungsdrucks beeinflussen die PositionDer 3582i ist so konzipiert, dass die Auswirkungen von Versorgungsdruckänderungen minimiert werden, aber extreme Schwankungen können immer noch Probleme verursachen.

Ersatzmodelle

Die 3582i ist ein neues pneumatisches Positioniergerät.Die DVC6200- oder DVC2000-Digitalventilsteuerungen sind die modernen Äquivalente aus derselben ProduktlinieDer 582i-Wandler kann auf einem bestehenden 3582 pneumatischen Positionierer vor Ort installiert werden, um ihn auf eine 3582i-Konfiguration aufzurüsten.Obwohl dies eine Änderung der Positionierermontage und des Eingangssignalbereichs erfordern kann. Bei alternativen Produkten zwischen verschiedenen Herstellern prüfen Sie vor der Bestellung die Anbringung des Aktoransatzes, die Reichweite und die Kompatibilität des Eingangssignals.
