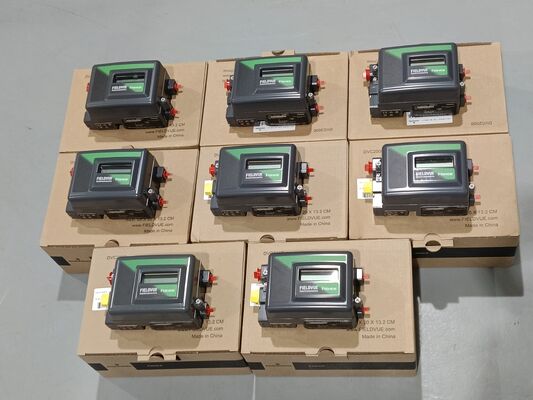

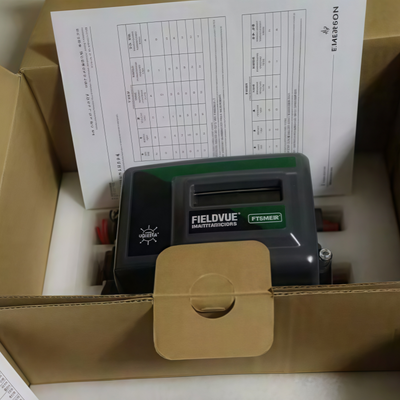

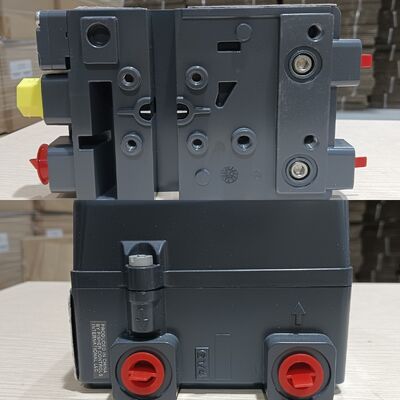

Fisher DVC2000 Smart Digital Ventil-Stellungsregler HART 4-20mA für pneumatische Stellglieder

Produktübersicht

Der Fisher DVC2000 ist ein kommunizierender, mikroprozessorgesteuerter Strom-zu-Pneumatik-Stellungsregler. Er wandelt ein 4-20 mA Steuersignal in einen pneumatischen Ausgang um, um einen einfachwirkenden pneumatischen Stellantrieb anzusteuern. Das Gerät lässt sich einfach anstelle bestehender analoger Stellungsregler nachrüsten.

Das linklose Rückkopplungssystem verwendet magnetische Sensortechnologie – kein mechanischer Kontakt zwischen dem Ventilschaft und dem Regler, daher keine Verschleißteile. Das Instrument verfügt über eine lokale Benutzeroberfläche mit einem mehrsprachigen LCD, das Konfiguration, Kalibrierung und Abstimmung direkt am Ventil ermöglicht. Das zweistufige Stellungsregler-Design bietet eine mechanische Plattform für die Reaktion auf kleine Eingangsänderungen und eine engere Prozessregelung.

Für erweiterte Diagnosen kann die ValveLink-Software die gesamte Regelventilbaugruppe testen, ohne den Prozess zu unterbrechen, und so Probleme identifizieren, bevor Geräte ausfallen. Ein optionales E/A-Paket umfasst zwei integrierte Endschalter und einen Schaftpositionsgeber.

Technische Spezifikationen

Anwendungsindustrie

Der DVC2000 wird in der chemischen Industrie, Öl und Gas, Raffinerien, Zellstoff und Papier, Energie, Lebensmittel und Getränke, Pharmazie und anderen Prozessindustrien eingesetzt. Er bewältigt Durchfluss-, Druck-, Temperatur- und Füllstandsregelungsanwendungen. Seine kompakte Größe und einfache Einrichtung machen ihn gut geeignet für Standardregelventile mit kurzen Hüben und Routineverfahren.

Häufige Probleme

• Gerät kommuniziert nicht: Verfügbare Spannung prüfen. Bestätigen Sie, dass die Klemmenspannung im Bereich von 9–32 VDC liegt, und inspizieren Sie die Kabelverbinder auf der Leiterplatte.

• Flash-ROM-Fehler: Starten Sie das Gerät neu. Wenn der Fehler nicht behoben wird, ersetzen Sie die Leiterplattenbaugruppe.

• Ventil reagiert nicht auf Steuersignale: Pneumatische Anschlüsse und Versorgungsdruck prüfen. Stellen Sie sicher, dass der Funktionsblock im richtigen Modus ist.

• Display zeigt Warnsymbol ⚠️ an: Der DVC2000 führt kontinuierlich Selbstdiagnosen durch. Überprüfen Sie den Alarmprotokoll, der bis zu 20 Alarme aus den Gruppen Ventilalarme oder Fehleralarme speichert.

Ersatzmodelle

Der DVC2000 ist ein Standard-Stellungsregler für Regelventile. Der DVC6200 kann den DVC2000 in vielen Anwendungen direkt ersetzen – sie gehören zur selben Produktlinie und teilen sich eine kompatible Montage. Der DVC6200 bietet erweiterte Diagnosen und linklose Rückkopplung für kritische Regelventile, während der DVC2000 eine praktische Wahl für Routineanwendungen bleibt. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Montage, den Hubbereich und das Kommunikationsprotokoll.
