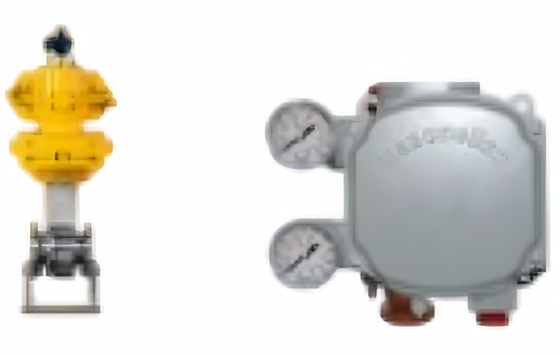

Masoneilan SVI1000 Digital Valve Positioner HART 4-20mA Schleifbetrieb für Steuerventile

Produktübersicht

Der Masoneilan SVI1000 ist ein HART-Kommunikations-, 4-20mA-digitaler Ventilpositionierer, der für einwirkende pneumatische Steuerventile entwickelt wurde.Mechanische Verknüpfungen und damit verbundene Verschleiß beseitigenDer Positionierer ist schleifend betrieben, keine externe Stromversorgung ist erforderlich.

Die Installation erfolgt über eine lokale Schaltfläche mit LED-Anzeigen und einem One-Button-One-Funktion-Design.Das Gerät unterstützt HART Revision 5 oder Revision 7Für die Positionsanzeige sind zwei eingebaute Festkörperschalter verfügbar.

Technische Spezifikation

Anwendungsindustrie

Die Masoneilan SVI1000 wird in der Stromerzeugung, in der chemischen Verarbeitung, in der Raffination, in der Petrochemie sowie in der Öl- und Gasindustrie eingesetzt.Kühltürme, Wärmerückgewinnungsdampferzeuger, Destillation, Hydroprozess, Cracking, Mischen, Rohrleitungsintegrität und Gaskompression.Seine einfache Einrichtung und zuverlässige magnetische Rückkopplung machen es gut geeignet für routinemäßige Drosselungssteuerung auf einwirkenden pneumatischen Ventilen.

Häufige Probleme

• Positionierer reagiert nicht auf Eingangssignal: Überprüfen Sie, ob der Versorgungsdruck 20-100 psi beträgt und die pneumatischen Verbindungen sicher sind.

• Ventil reagiert langsam oder gar nicht: Bestätigen Sie, dass der Einstellpunkt für die Luftzufuhr größer ist als der Endwert der Feder plus 10 psig.Überprüfen Sie, ob der Versorgungsverlust während des Füllens weniger als 15% beträgt.

• Positionsfehlerwarnung: Führen Sie eine Ventilsignatur mit dem SVI1000 Basic DTM durch. Überprüfen Sie, ob die Ventile dicht verpackt sind, ob sich der Stamm aufbaut oder ob die Aktoren reiben. Führen Sie die Autotune- oder die manuelle Abstimmung durch.

• Grenzleistung (alle LEDs ausgeschaltet): Eingangsstrom unter 3,85 mA. Um Kalibrierung und Diagnose zu ermöglichen, erhöhen Sie den Schleifstrom auf 4 mA.

• Kalibrierung fehlgeschlagen: Die Kalibrierung des Eingangssensors befand sich außerhalb des zulässigen Bereichs.

• Hardwarefehler (SelfCheckError): Schalten Sie die Stromversorgung für zwei Minuten ab und starten Sie den Alarm über ValVue oder HART Host. Wenn der Fehler anhält, ersetzen Sie das Elektronikmodul.

Ersatzmodelle

Der Masoneilan SVI1000 ist ein einfacher digitaler Positionierer für Anwendungen, die eine fortschrittliche Ventildiagnostik, eine höhere Durchflusskapazität oder SIL-fähige Sicherheitsfunktionen erfordern.die SVI II AP- oder SVI3-Serie sind die nächstgrößten Optionen derselben Produktlinie- Bei alternativen Anbietern überprüfen Sie vor der Bestellung die Anbringung des Aktoren, die Reichweite und das Kommunikationsprotokoll.
