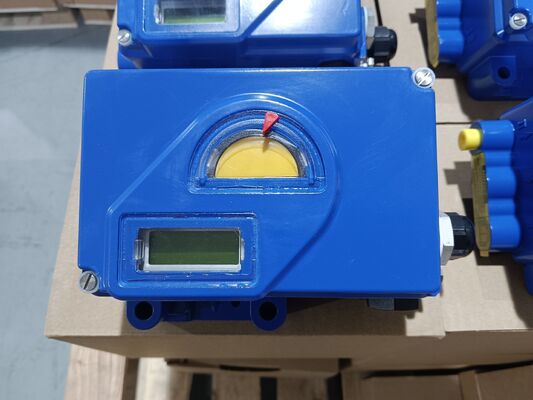

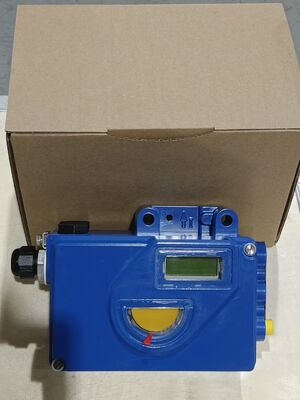

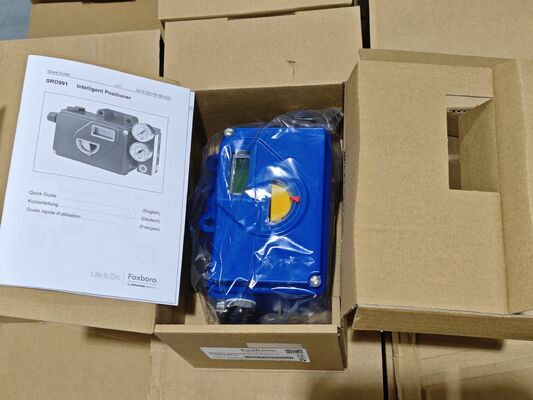

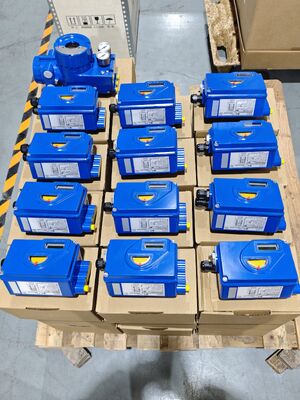

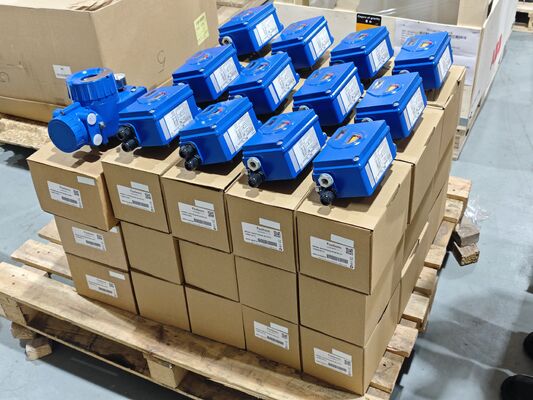

Foxboro SRD991 Mikroprozessorbasierter Smart Valve Positioner mit HART 4-20mA und SIL 3 Fähigkeit

Produktübersicht

Der Foxboro SRD991 ist ein auf einem Mikroprozessor basierender intelligenter Ventilpositionierer, der zur präzisen Steuerung pneumatischer Ventilantriebe entwickelt wurde.Es unterstützt Einwirkungs- und Doppelwirkungsantriebe für lineare und rotierende AnwendungenDas Gerät bietet eine lokale Konfiguration über Drücktasten und ein mehrsprachiges grafisches LCD, eine erweiterte Selbstdiagnose und mehrere Kommunikationsoptionen.

Der Positionierer verfügt über eine einfach zu bedienende, menügesteuerte grafische LCD mit mehrsprachiger Volltextanzeige.Ein zeitsparender automatischer Start mit Selbstkalibrierung macht den Positionierer in nur zwei Schritten einsatzbereitDer Status und die diagnostischen Nachrichten werden auf dem LCD angezeigt.

Kommunikationsoptionen sind HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 oder keine Kommunikation.Reibung im NetzDie Montage entspricht den NAMUR-Standards für lineare Aktoren und VDI/VDE 3845 für Rotationsaktoren.

Technische Spezifikation

Anwendungsindustrie

Der Foxboro SRD991 wird in der Petrochemie, Stromerzeugung, Wasserbehandlung, Papier und allgemeiner industrieller Prozesssteuerung eingesetzt.Es eignet sich für eine präzise Drosselungssteuerung von pneumatischen Linear- und Drehventilantrieben in anspruchsvollen UmgebungenDie Fähigkeit SIL 3 und die Funktion Partial Stroke Test machen sie für Sicherheitssysteme (SIS) und Notschaltventile (ESD) geeignet.

Häufige Probleme

• Nicht übereinstimmende Eingangssignale: Wenn sich das vom Positionierer erkannte Eingangssignal vom Ausgang des DCS oder des Kalibrators unterscheidet, prüfen Sie die Stromversorgungsspannung.undWerte imDas Menü.

• Jagd oder Schwingung: Wenn die Jagd aufgrund hoher Reibung der Ventilverpackung stattfindet, erhöht man den Wert des toten Bandes innerhalb des im Feld zulässigen Bereichs.

• EEPROM Fehler: Überprüfen Sie, ob der Positionierer zu hoch oder zu niedrig installiert ist. Überprüfen Sie, ob er zu weit vom Aktor entfernt ist (überprüfen Sie den Einsatzwinkel).Überprüfen Sie, ob das Potentiometergetriebe und das Hauptgetriebe aufgrund starker Vibrationen oder externer Schocks nicht in der richtigen Position sind..

• Keine Reaktion auf das Eingangssignal: Überprüfen Sie, ob der Versorgungsdruck innerhalb von 1,4 bis 6 bar liegt. Überprüfen Sie, ob die pneumatischen Verbindungen sicher sind. Überprüfen Sie die Rückkopplungshebelinstallation.

• langsame Ventilantwort: Wenn die Aktorengröße zu groß ist, wird der TbL-Wert auf TbL 4 (LLS) gesetzt.

• Luftleckage: Überprüfen Sie, ob die O-Ringe, Dichtungen und Membran abgenutzt sind.

Ersatzmodelle

Der Foxboro SRD991 ist eine intelligente Ventilpositionierplattform der aktuellen Generation.der SRD991 ist bereits zertifiziertBei alternativen Herstellern werden die Fisher DVC6200, Samson 3730, Siemens SIPART PS2 und Neles ND9000 häufig als direkte Wettbewerber genannt..
