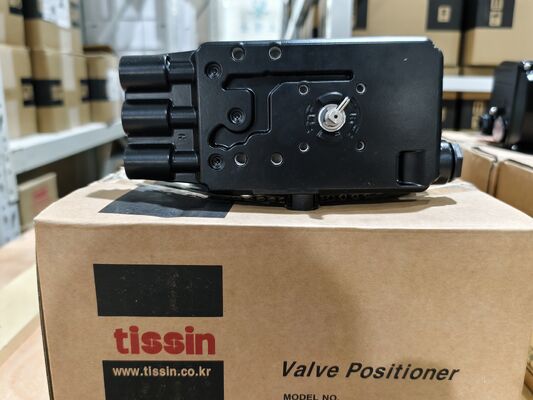

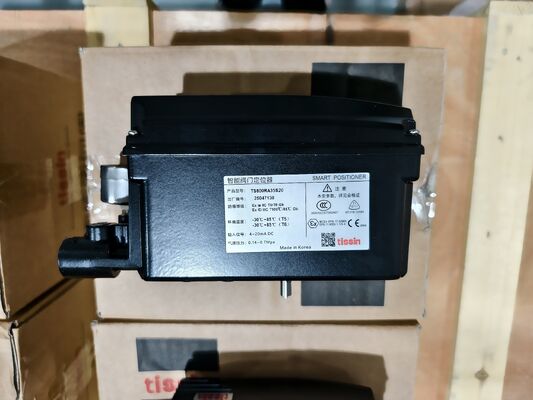

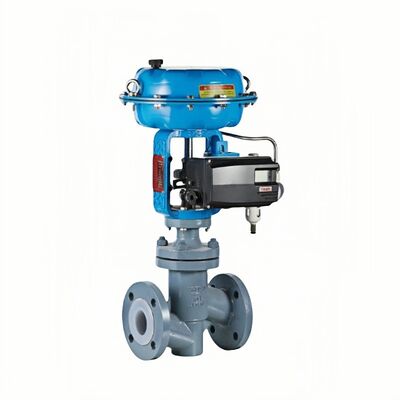

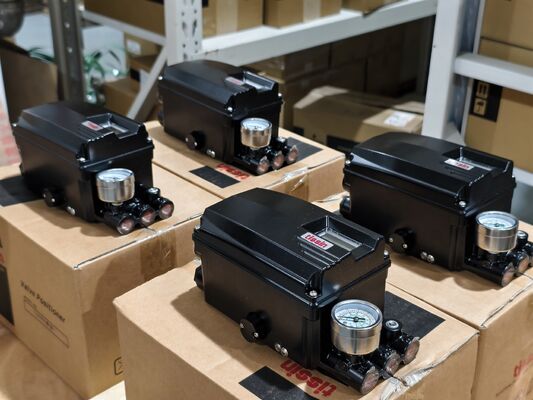

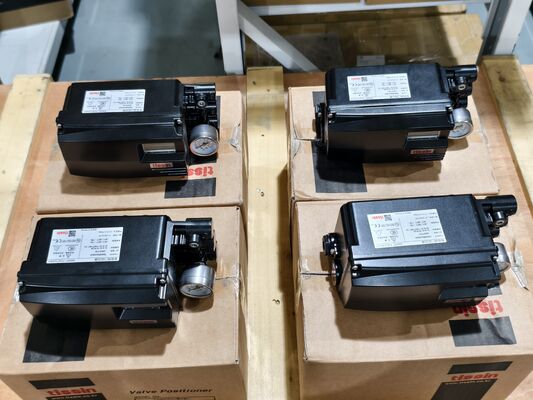

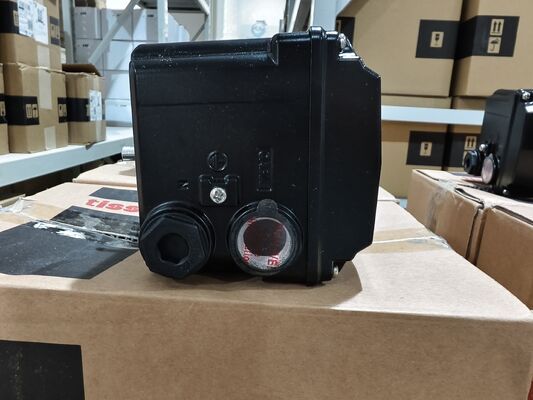

Tissin TS800 Smart Ventil-Stellungsregler mit HART 4-20mA Selbstjustierung und IP66/NEMA 4X Gehäuse für Regelventile

Produktübersicht

Der Tissin TS800 ist ein intelligenter Stellungsregler, der den Ventilhub als Reaktion auf ein 4-20mA-Eingangssignal von einer Steuereinheit, einem DCS oder einem Kalibrator steuert. Er empfängt das Stromsignal und passt den pneumatischen Druck, der dem Ventilaktuator zugeführt wird, proportional an, um die Ventilöffnung präzise zu steuern.

Das Gerät ist mit einem integrierten Mikroprozessor ausgestattet, der automatische Einstellung, PID-Regelung und HART-Kommunikation ermöglicht. Eine lokale Benutzeroberfläche mit LCD und vier Tasten ermöglicht eine schnelle und einfache Kalibrierung. Der Stellungsregler verfügt über eine Teilhub-Testfunktion (PST), eine Alarmfunktion, eine Auto/Manuell-Umschaltung und eine Selbstdiagnosefähigkeit. Die IP66/NEMA 4X-Schutzart schützt das Gerät in anspruchsvollen Industrieumgebungen.

Der TS800 verwendet ein Pilotventil mit großem Durchfluss, um die Regelgeschwindigkeit des Ventils zu verbessern. Er unterstützt sowohl lineare (10 Zoll, ~ 150 mm) als auch rotierende (0 Grad, ~ 90 Grad) Aktuatoren. Optionale Funktionen umfassen einen 4-20mA DC-Positionsgeber, HART-Kommunikation (Ver. HART 7) und Endschaltermodule.EingangsimpedanzParameterEingangsimpedanzMarke

Tissin

: Wenn die Größe des Aktuators zu groß ist, stellen Sie den TbL-Wert auf TbL 4 (LLS) ein. Wenn der Drehmomentmotor beschädigt ist, ersetzen Sie ihn.

Ersatzmodelle

Der Tissin TS800 ist eine aktuelle Plattform für intelligente Stellungsregler. Der TS805 ist eine Variante innerhalb derselben Serie. Für Anwendungen, die eine explosionsgeschützte Zertifizierung erfordern, bietet die TS800-Serie eigensichere und CSA-explosionsgeschützte Optionen. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktuatormontage, den Hubbereich und das Kommunikationsprotokoll.
