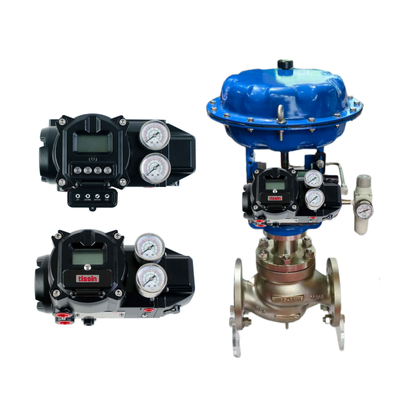

Tissin TS900 TS905 Intelligenter pneumatischer Stellungsregler

Produktübersicht

Der TS900 und TS905 sind intelligente pneumatische Stellungsregler für Regelventile mit pneumatischen Stellantrieben. Sie wandeln ein 4–20 mA DC Steuersignal in einen pneumatischen Ausgang um, um die Ventilposition einzustellen.

Der Stellungsregler kann sowohl für lineare als auch für rotierende Ventilapplikationen verwendet werden. Der angegebene Hubbereich beträgt 10–150 mm für lineare Anwendungen und 0–90° für rotierende Anwendungen.

Ein lokales LCD und vier Tasten sind für Bedienung und Konfiguration vorhanden. Das Design beinhaltet auch automatische Kalibrierung, Teilhubprüfung, Alarmfunktionen und einen Auto/Manuell-Schalter.

Der TS900 hat ein Gehäuse aus Aluminiumdruckguss. Der TS905 verwendet SUS316 Edelstahl, was eine andere Gehäuseoption für Projekte bietet, bei denen eine Edelstahlkonstruktion erforderlich ist.

Technische Spezifikationen

Die Serie unterstützt auch optional HART 7, einen 2-Draht-Positionsgeber und einen Alarm-Schalter, je nach gewählter Konfiguration. Der Positionsgeber und der Alarm-Schalter verwenden eine 9–30 V DC Versorgung gemäß den veröffentlichten Optionsspezifikationen.

Anwendungsindustrie

Die Serie TS900/TS905 kann dort eingesetzt werden, wo pneumatische Regelventile eine elektronische Positionsregelung erfordern.

Häufige Anwendungen sind:

• Öl & Gas
  Regelventilbetrieb in Prozess- und Pipelinesystemen.
• Chemie & Petrochemie
  Positionsregelung von pneumatischen Prozessventilen.
• Energieerzeugung
  Ventilregelung in Versorgungs- und Prozesssystemen.
• Wasseraufbereitung
  Automatisierte Regelung von pneumatischen Ventilen in Wasserprozessen.
• Industrielle Prozessregelung
  Integration mit Steuerungssystemen über ein 4–20 mA Befehlssignal.

Für Installationen in explosionsgefährdeten Bereichen sollten die geltenden Zertifizierungs- und Temperaturbedingungen mit der genauen Produktkonfiguration abgeglichen werden.

Häufige Probleme

1. Kein Ausgang des Stellungsreglers

   Überprüfen Sie zuerst den Eingangsstrom, den Instrumentenluftdruck und die pneumatischen Anschlüsse. Ein reines 4–20 mA Signal kann keine unzureichende oder instabile Instrumentenluft kompensieren.

2. Falscher Ventilhub

   Überprüfen Sie, ob der Stellungsregler für die richtige lineare oder rotierende Anwendung konfiguriert ist. Überprüfen Sie auch den Rückkopplungsmechanismus und die mechanische Verbindung zwischen Stellungsregler und Stellantrieb.

3. Kalibrierungsfehler

   Überprüfen Sie die mechanische Installation, bevor Sie die automatische Kalibrierung wiederholen. Eine falsche Rückkopplungsverbindung oder eine ungeeignete Stellantriebskonfiguration kann die Kalibrierung beeinträchtigen.

4. Instabile Ventilposition

   Überprüfen Sie das Eingangssignal, die Luftversorgung und den Stellantrieb. Der Stellungsregler ist Teil des vollständigen Regelkreises, daher kann Instabilität vom Steuersignal oder Stellantrieb herrühren und nicht vom Stellungsregler selbst.

5. Umgebungsbedingungen stimmen nicht überein

   Bestätigen Sie den erforderlichen Umgebungs- und Explosionsschutz-Temperaturbereich vor der Installation. Standard- und Tieftemperaturkonfigurationen haben unterschiedliche veröffentlichte Betriebsbereiche.

Ersatzmodelle

TS900 und TS905 können als Ersatz für intelligente pneumatische Stellungsregler für kompatible pneumatische Regelventilsysteme evaluiert werden.

Der Austauschprozess sollte mit dem vorhandenen Stellungsregler beginnen und nicht mit dem Aussehen des Produkts. Die folgenden Informationen sind wichtig:

TS900 ist die Version aus Aluminiumdruckguss, während TS905 die Version aus SUS316 Edelstahl ist. Die Auswahl sollte daher die Installationsbedingungen und die Gehäuseanforderungen berücksichtigen.

Warum bei uns kaufen

• Korrekte Modellübereinstimmung

  Wir konzentrieren uns auf die tatsächliche Ventil- und Stellantriebskonfiguration, anstatt einen Stellungsregler nur anhand des Modellnamens zu empfehlen.

• Unterstützung beim Austausch

  Für einen vorhandenen Stellungsregler können die Informationen auf dem Typenschild verwendet werden, um Signal, Gehäuse, Optionen und andere wichtige Anforderungen zu überprüfen.

• Prüfung optionaler Konfigurationen

  HART-, Positionsgeber- und Alarm-Schalter-Anforderungen können vor der Angebotserstellung bestätigt werden.

• Lieferung von Industrieprodukten

  Wir können verwandte Produkte für die Ventilautomatisierung liefern, einschließlich Regelventilen, Stellantrieben, Stellungsreglern und Instrumentierung.

• Internationale Bestellunterstützung

  Wir unterstützen die weltweite Beschaffung mit Angeboten, Produktbestätigungen, Auftragsabwicklung und Liefervereinbarungen.

Lagerbestand & Lieferzeit

Der Lagerbestand von TS900 und TS905 hängt vom Modell, der Menge und der gewählten Konfiguration ab.

Die Standardversion und Versionen mit optionalem HART, Positionsgeber oder Alarm-Schalter können unterschiedliche Lieferpläne haben.

Bitte geben Sie das genaue Modell und die Menge an, wenn Sie ein Angebot anfordern. Die aktuelle Verfügbarkeit und die geschätzte Lieferzeit können dann entsprechend der erforderlichen Konfiguration überprüft werden.
