Tissin TS900 TS905 Intelligenter Ventilpositionierer

Produktübersicht

DieTissin TS900 und TS905 intelligente Ventilpositionierersind elektropneumatische Ventilpositionierer, die für die Steuerung des Zuges von pneumatischen Steuerventilen nach einem Gleichstrom-Eingangssignal von 4 ′ 20 mA ausgelegt sind.

Der Positionierer empfängt das Steuersignal von einem Steuerungssystem, einem DCS oder einer Signalquelle und passt den Luftdruck an, der an den Ventilantrieb geleitet wird.Dies ermöglicht es dem Aktor und Ventil, die erforderliche Eingangsposition zu folgen.

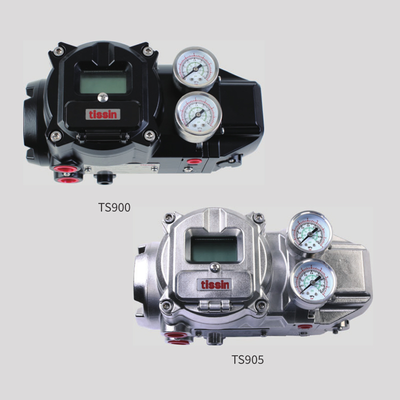

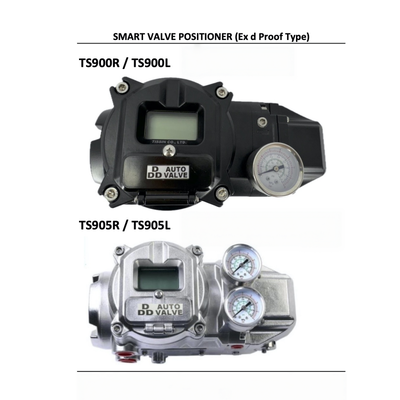

Der TS900 und der TS905 haben dieselben Hauptsteuerungsspezifikationen, wobei der Hauptstrukturunterschied im Gehäusematerial liegt.Der TS900 verwendet einen Druckgusskörper aus Aluminium, während der TS905 Edelstahl 316 verwendet.Die TS905-Version ist daher für Projekte geeignet, bei denen ein Gehäuse aus Edelstahl erforderlich ist.

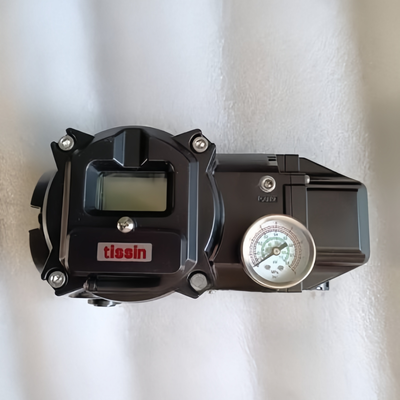

Die Serie umfasst ein LCD-Display und vier lokale Tasten für die Einrichtung und Bedienung.Alarmfunktionen und ein automatischer/manueller Schalter sind in der Produktkonstruktion enthaltenDer Positionierer verwendet außerdem ein Pilotventil mit großem Durchfluss, um eine schnellere Ventilantwort zu unterstützen.

Technische Spezifikation

Zusätzliche FunktionenHART 7, 2-Draht-Positionssender mit 930 V Gleichstromversorgung und Alarmschalter mit 930 V Gleichstromversorgung sind je nach Konfiguration erhältlich.

Anwendungsindustrie

Die TS900 und TS905 werden mit pneumatischen Steuerventilen in industriellen Prozesssteuerungssystemen verwendet.

Typische Anwendungsbereiche sind:

• Öl- und Gasverarbeitung

• Petrochemische Anlagen

• Chemische Verarbeitung

• Stromerzeugung

• Wasser- und Abwasserbehandlung

• Industrieprozessautomation

• Allgemeine pneumatische Steuerventilsysteme

Die Wahl zwischen TS900 und TS905 sollte auf der Grundlage der Installationsumgebung, des Gehäusebedarfs, der Ventilkonfiguration und der Projektspezifikation erfolgen.

Häufige Probleme

Positionierer reagiert nicht auf das Signal von 420 mA

Überprüfen Sie zunächst die Eingangsleitung und den Schleifstrom. Der Positionierer benötigt ein 4 ‰ 20 mA Gleichstrom-Eingangssignal, daher sollten die Signalquelle und die Verkabelung vor der mechanischen Fehlerbehebung überprüft werden.

Die Ventilposition ist nicht korrekt

Überprüfen Sie die Anschlüsse der Aktoren, den Rückkopplungshebel und die Kalibriereinstellungen.

Die Luftentladung reicht nicht aus

Überprüfen Sie den Luftdruck und die Luftqualität des Geräts. Der angegebene Luftdruck beträgt 0,14 ∼0,7 MPa und die erforderliche Luftqualität entspricht der Klasse 3 nach ISO 8573-1.

Die Ventilreaktion ist langsam

Überprüfen Sie die Luftzufuhr, den Zustand der Aktoren und die pneumatischen Anschlüsse.

HART-Funktion nicht verfügbar

HART ist eine optionale Konfiguration. Wenn HART-Kommunikation erforderlich ist, bestätigen Sie vor der Installation, dass der mitgelieferte Positionierer die HART-Version ist.

Ersatzmodelle

Für Ersatzprojekte können die TS900 und TS905 für Anwendungen mit pneumatischen Steuerventilpositionierern in Betracht gezogen werden, bei denen das erforderliche Signal, die Luftzufuhr,Schlag und Montage sind kompatibel.

Die beiden Modelle sollten nicht in jeder Anwendung als identische mechanische Ersatzteile betrachtet werden.

Beim Austausch eines bestehenden Positioniers muss bestätigt werden:

• Bestehendes Positioniermodell

• Typ des Ventils

• Typ des Aktoren

• Lineare oder rotierende Bedienung

• Ventilschlag oder -rotation

• Eingangssignal

• Instrumentenluftdruck

• Montageanordnung

• Rückkopplungsverbindung

• Anforderungen an die Explosionssicherheit

• HART-Anforderung

• Anforderung an den Positionssender

Warum bei uns kaufen

Unterstützung bei der Modellwahl

Wir können helfen, die TS900- oder TS905-Konfiguration nach den angegebenen Ventil- und Aktoreninformationen zu überprüfen.

Ersatzversorgung

Bei Projekten zum Ersatz des Positionierers sind die vorhandenen Modell- oder Namensschildinformationen anzugeben, um das Risiko einer Kompatibilitätskonfiguration zu verringern.

Produktpalette für die Ventilautomation

Außerdem liefern wir Steuerventile, Aktoren, Ventilpositionierer und Prozessinstrumente für Projekte der industriellen Automatisierung.

Projektbeschaffung

Für Projektbestellungen können wir die Produktauswahl, das Angebot, die Mengebestätigung und die internationale Lieferung koordinieren.

Konfigurationsprüfung vor der Bestellung

Für Bestellungen von TS900/TS905 empfehlen wir vor dem Versand die Bestätigung des Signals, des Ventilschlages, des Aktortyps, der Montage und der optionalen Funktionen.

Lagerbestand und Lieferzeit

Die Verfügbarkeit der Lagerbestände hängt von der Konfiguration, Menge und optionalen Funktionen des TS900 oder TS905 ab.

Standardkonfigurationen können unterschiedliche Verfügbarkeit haben als HART, Positionssender oder Alarmschalter.Die Lieferzeit sollte daher vor der Bestellung nach der genauen Konfiguration bestätigt werden.

Bitte geben Sie für ein Angebot Modell, Menge und erforderliche Optionen an, damit der aktuelle Lieferplan überprüft werden kann.

RFQ-Formular

Produkt:Tissin TS900 / TS905 Smart Valve Positioner

Modell:
TS900 / TS905

Anzahl:
Notwendige Menge

Eingangssignal:
4·20 mA Gleichstrom oder erforderliche Konfiguration

Typ des Ventils:
Globus- / Rotations- / anderes pneumatisches Steuerventil

Modell des Aktoren:
Vorhandenes oder erforderliches Modell des Aktoren

Schlaganfall:
Lineare Zugrichtung oder Drehwinkel

Versorgungsdruck:
Erforderlicher Luftdruck für das Messgerät

Die Optionen:
HART / Positionssender / Alarmschalter / keine

Aufbau:
Vorhandene Montageanordnung oder Aktuatorinformationen

Anwendung:
Industrie und Betriebsumfeld

Ziel:
Land / Stadt

Notwendige Lieferung:
Ziellieferdatum

Für Ersatzbestellungen bitte das bestehende Positioner-Namen oder Produktfoto, wenn verfügbar.
