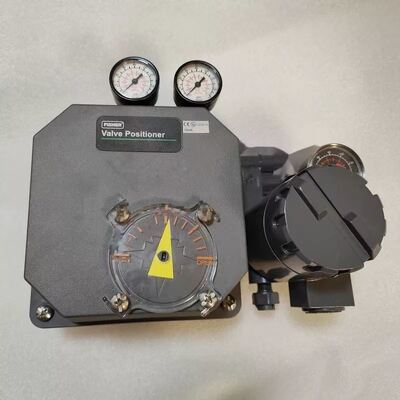

Fisher 3720 Elektro-pneumatischer Stellungsregler mit 4-20mA Signal, korrosionsbeständiger Aluminiumlegierung und Feld-umkehrbarer Wirkungsweise

Produktübersicht

Der Fisher 3720 ist ein elektropneumatischer Ventilpositionierer, der für den Einsatz mit Diaphragma- oder Kolbendrehvorrichtungen entwickelt wurde.Es besteht aus einem pneumatischen Positionierer 3710 in Kombination mit einem elektropneumatischen Umrichter 3722Der Umrichter empfängt ein 4­20 mA Gleichstrom­Eingangssignal und erzeugt eine proportionale pneumatische Leistung (0,2 bis 1,0 bar / 3 bis 15 psig), die die pneumatische Positionier­stufe antreibt.

Die 3720 kann in Einwirkungs- oder Doppelwirkungskonfigurationen verwendet werden. Die Aktion kann im Feld zwischen direkt und rückwärts gewechselt werden. Null- und Spanneinstellungen werden ohne Werkzeuge von Hand vorgenommen.Die modulare Konstruktion ermöglicht die Umwandlung eines pneumatischen Positionierers 3710 in eine elektropneumatische Einheit 3720 durch Hinzufügen des Konverters 3722..

Der Positionierer verwendet bewährte Spulenventiltechnologie für einen präzisen, schnell reagierenden Betrieb mit hoher Zyklusdauer.und Dichtungsmaterialien für raue Umgebungen ausgewählt werdenMit EPDM-O-Ringen und Eingangsmodul-DiaphragmaDer 3720 kann bei niedrigen und hohen Temperaturen verwendet werden., sowie in der Lebensmittel- und Getränkeindustrie, in der pharmazeutischen Industrie und in der Tabakverarbeitung, wo spezielle Materialien erforderlich sind.

Technische Spezifikation

Anwendungsindustrie

Der Fisher 3720 wird in der allgemeinen industriellen Prozesssteuerung eingesetzt, einschließlich chemischer Verarbeitung, Stromerzeugung, Zellstoff- und Papierindustrie und anderen Branchen, die eine zuverlässige Drehventilpositionierung erfordern.mit EPDM-Dichtungen, kann es auch für Lebensmittel- und Getränke-, Pharma- und Tabakverarbeitungsanwendungen geeignet sein.

Häufige Probleme

• Kein Ausgangssignal mit Eingang vorhandenÜberprüfen Sie, ob die Düse verstopft ist, reinigen Sie die Düse und überprüfen Sie den Luftdruck.

• Langsamer oder abnormaler Ausgangsdruck: Überprüfen Sie, ob der Versorgungsdruck innerhalb der Spezifikation liegt.

• Schlechte lineare Reaktion: Überprüfen Sie die Nullfederregelung. Die Nullfeder hat einen begrenzten linearen Arbeitsbereich. Überprüfen Sie die Position des Bereichsregelungsmechanismus.

• Positioner reagiert nicht.: Überprüfen Sie den Versorgungsdruck und die pneumatischen Anschlüsse und prüfen Sie, ob der Wandler das Signal von 4 bis 20 mA empfängt.

• Luftleckage: Überprüfen Sie, ob die O-Ringe, Dichtungen und Membran abgenutzt sind.

Ersatzmodelle

Der Fisher 3720 ist eine ausgereifte elektropneumatische Positionierungsplattform für moderne digitale Kommunikation und fortschrittliche Diagnostik.Die Fisher DVC6200- oder DVC2000-Digitalventilsteuerungen sind die Alternativen der aktuellen Generation.. Für alte Anlagen dient der 3720 als direkter Ersatz für den 3710 pneumatischen Positionierer, wenn elektrischer Einsatz erforderlich ist.Reisebereich, und Eingangssignalkompatibilität vor der Bestellung.
