Samson 3725 selbstkalibrierender elektropneumatischer Positionierer mit HART-Kommunikation und 4-20mA-Eingang für Steuerventile

Produktübersicht

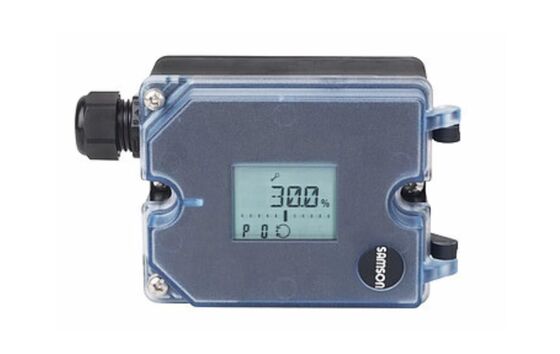

Der Samson 3725 ist ein kompakter, selbstkalibrierender elektropneumatischer Stellungsregler, der für den Anschluss an pneumatische Sitz- und Schwenkventile entwickelt wurde. Es handelt sich um einen einfachwirkenden Stellungsregler, der das Eingangssignal vom Leitsystem mit der tatsächlichen Hubposition oder dem Öffnungswinkel des Ventils vergleicht und dann ein entsprechendes pneumatisches Signal an den Antrieb ausgibt.

Das Gerät verfügt über eine berührungslose magnetoresistive Positionsabtastung, sodass keine mechanisch verschleißenden Teile im Rückführkreis vorhanden sind. Es ist unempfindlich gegenüber Umwelteinflüssen und Dampfschlägen. Die Bedienung ist intuitiv mit drei kapazitiven Tasten und einem LCD-Display, das dank wählbarer Leserichtung in jeder Einbaulage ablesbar ist. Alle Parameter werden im nichtflüchtigen EEPROM-Speicher gespeichert, um Schutz bei Stromausfall zu gewährleisten.

Der Stellungsregler bietet eine variable automatische Inbetriebnahme, und voreingestellte Parameter bedeuten, dass nur von der Norm abweichende Werte angepasst werden müssen. Eine Funktion für dichtes Schließen kann aktiviert werden, und der Nullpunkt wird kontinuierlich überwacht.

Technische Daten

Anwendungsindustrie

Der Samson 3725 wird in der chemischen und petrochemischen Verarbeitung, der Energieerzeugung und der allgemeinen industriellen Automatisierung eingesetzt. Er eignet sich für Drosselungsanwendungen und Anwendungen, bei denen ein kompaktes Design, einfache Bedienung und Robustheit unerlässlich sind. Der Stellungsregler ist für den universellen Einsatz an linearen und Schwenkantrieben entwickelt.

Häufige Probleme

• Stellungsregler reagiert nicht auf Eingangssignal: Versorgungsdruck prüfen (max. 7 bar). Pneumatische Anschlüsse auf Dichtheit prüfen.

• Ventilstellung entspricht nicht dem Eingangssignal: Einstellung der Kennlinie prüfen. Prüfen, ob die Betriebsrichtung korrekt eingestellt ist. Nullpunkt neu kalibrieren.

• Unregelmäßiger Betrieb oder Schwingungen: Luftlecks in Leitungen und Anschlüssen prüfen. Übermäßige Reibung in der Stopfbuchspackung oder im Antrieb prüfen.

• Fehler bei der Nullpunktkalibrierung: Der Nullpunkt liegt außerhalb des Bereichs. Montage prüfen und Nullpunkt neu einstellen.

• Initialisierungsfehler: Versorgungsdruck und Anschluss des Hubsensors prüfen. Sicherstellen, dass das Ventil nicht klemmt.

Ersatzmodelle

Der Samson 3725 ist eine kompakte Stellungsreglerplattform. Der TROVIS 3730-1 ist ein direkter Ersatz mit HART-Kommunikation und erweiterten Funktionen. Der Typ 3724 ist ebenfalls als Alternative in derselben Serie erhältlich. Für herstellerübergreifende Alternativen prüfen Sie vor der Bestellung die Antriebsmontage, den Hubbereich und das Kommunikationsprotokoll.
