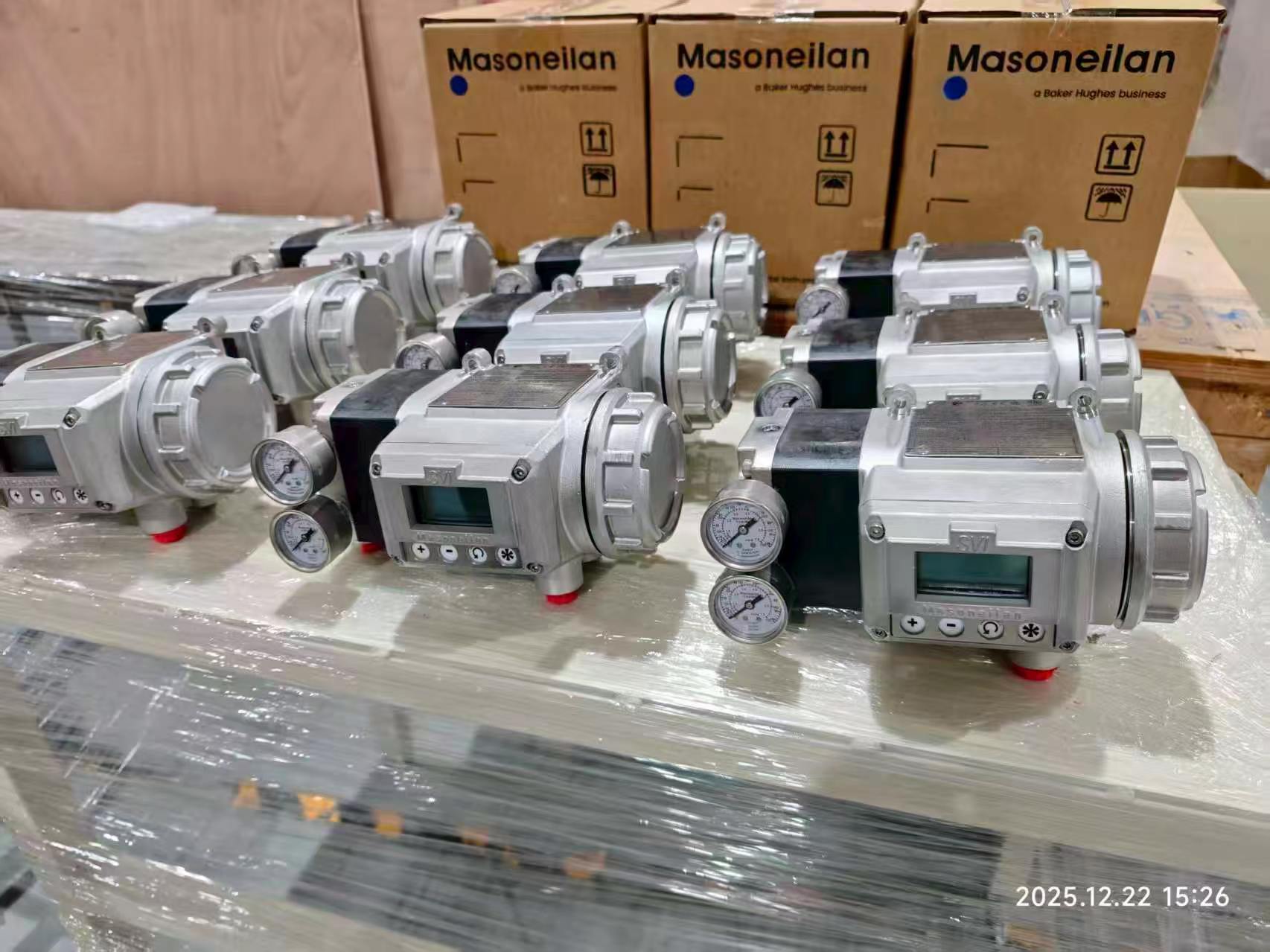

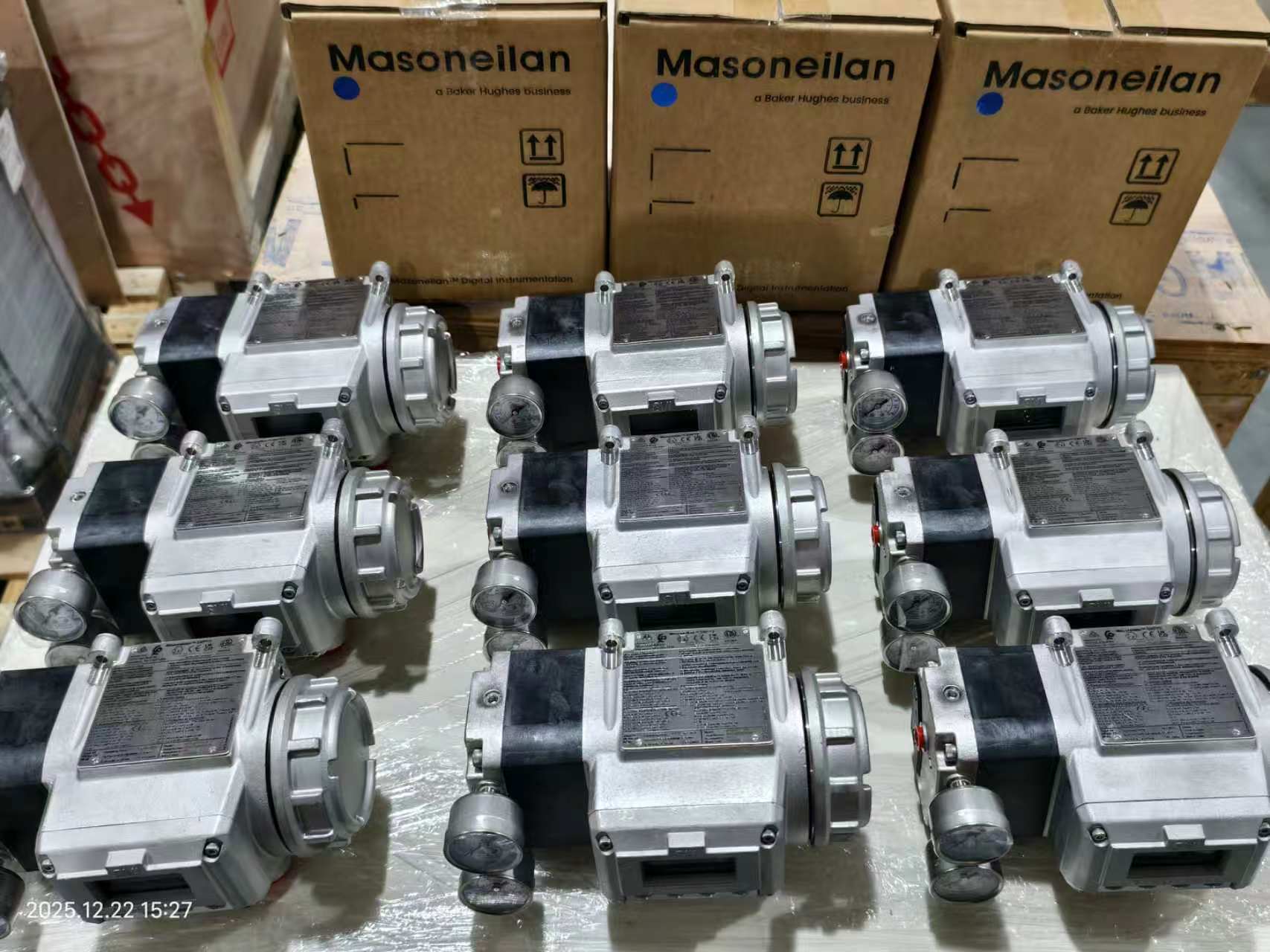

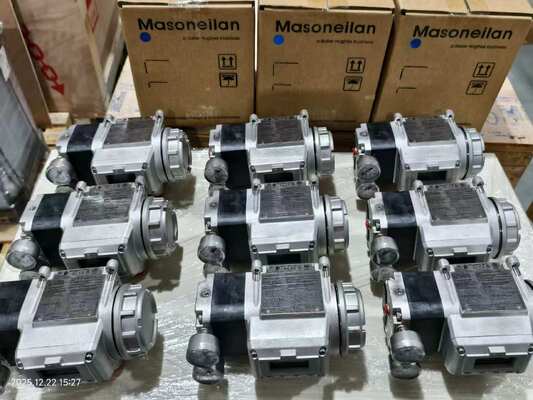

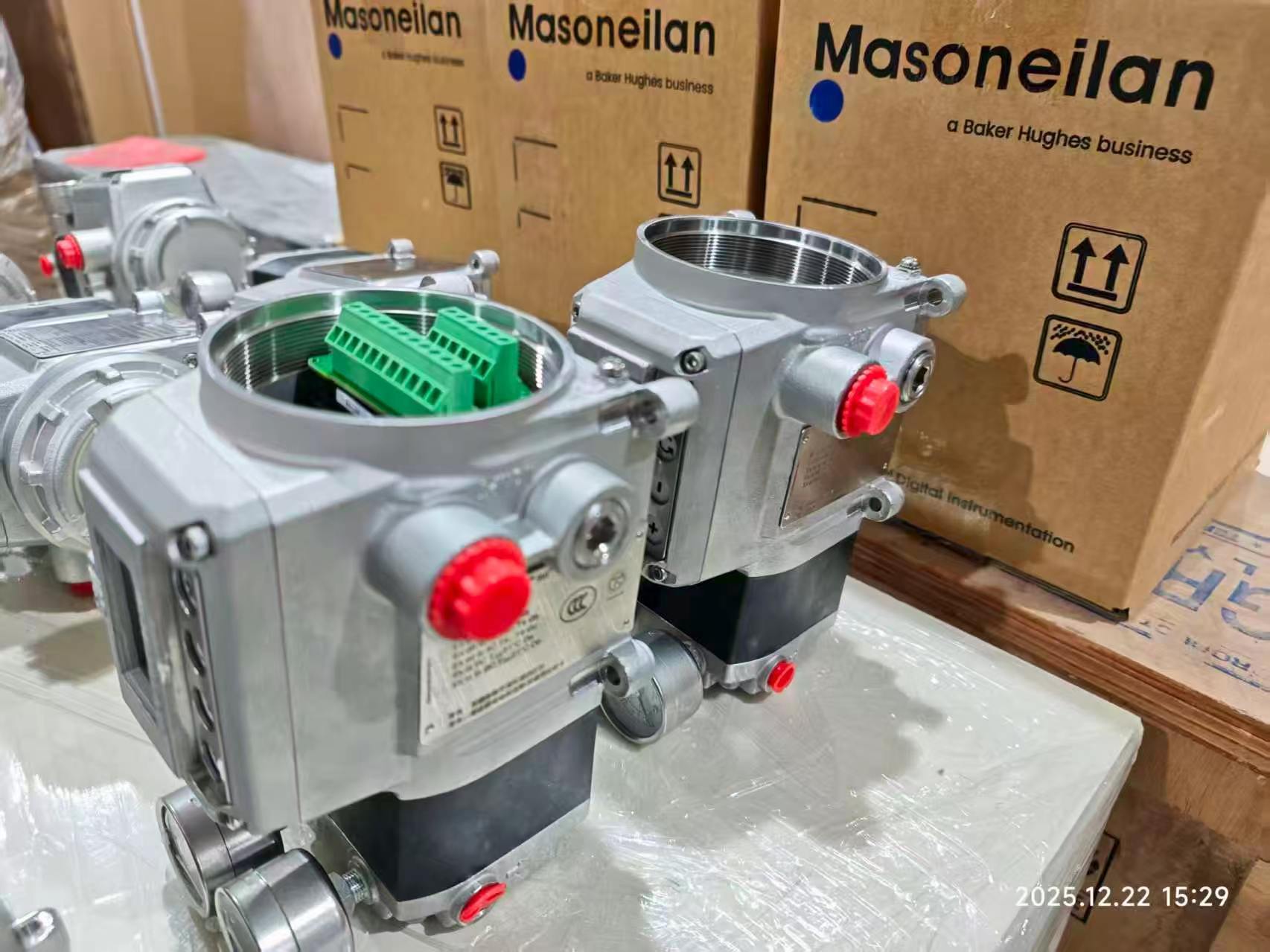

Masoneilan SVI3 Digitale Ventilpositionierer HART 7 4-20mA für pneumatische Ventile

Produktübersicht

Der Masoneilan SVI3 ist der digitale Ventilpositionierer der dritten Generation von Baker Hughes.Aufbauend auf mehr als 20 Jahren bewährter Ventilpositionserkennungstechnologie, verwendet er fortschrittliche Steuerungs- und Diagnosealgorithmen zusammen mit berührungslosem Positionserkennung, um eine genaue, reaktionsschnelle und zuverlässige Positionierung zu liefern.

Die berührungslose Positionserkennung liest durch das Gehäuse, so dass keine mechanischen beweglichen Teile in die Haupthöhle des Gehäuses gelangen.Ein herausragendes Merkmal ist die Smart Cal Ein-Knopf-Einrichtung und -Kalibrierung, die die Inbetriebnahme vereinfacht.Die lokale Benutzeroberfläche umfasst ein hochauflösendes Grafikbildschirm und Drucktasten, die für gefährliche Orte geeignet sindDas Gerät integriert sich mit allen führenden Steuerungssystemen über DTM und EDD Unterstützung.

Das SVI3 enthält 19 neue Online-Klappendiagnostiken, die den Funktionszustand der Ventile während des Betriebs kontinuierlich überwachen.die Analyse von Trends ermöglicht, bevor Probleme den Betrieb der Anlage beeinflussenDer Luftverbrauch im Steady-State wird im Vergleich zu früheren Generationen um 40% reduziert, während die Luftzufuhr um 15% verbessert wird, um eine schnellere Betätigung zu ermöglichen..

Technische Spezifikation

Anwendungsindustrie

Die Masoneilan SVI3 wird in der Stromerzeugung, in der Raffinerie, in der petrochemischen Industrie, in der Erdöl- und Erdgasindustrie sowie in der vorgelagerten Öl- und Erdgasindustrie verwendet.Kühltürme, Reaktorgebäude, Turbinengebäude, Dampferzeuger zur Wärmerückgewinnung, Bilanz der Anlage, Destillation, Hydroprozess, Reform, Cracking, Sekundärmischung, Löschen und Fraktionieren,Aufladegaskompression, Trennung, Rohrleitungsintegrität, Dehydrierung, Kühlung, Verflüssigung, Beförderung und Versand, Umgasung und Kompression.

Häufige Probleme

• Smart Cal kann nicht abschließen: Überprüfen Sie, ob der Versorgungsdruck innerhalb von 20-120 psi liegt. Überprüfen Sie, ob die Ventilfahrgrenzen innerhalb des Nennbereichs liegen.

• Positionsschwingung oder Radfahren: Überprüfen Sie, ob ein Schleuderstiel vorhanden ist. Wenn die Positionszyklen viel größer sind als die Setpoint-Zyklen, kann der Positionierer den Zyklus verursachen.ein gebrochener Stamm, oder abgeschaltete Positionsrückkopplungskomponenten.

• Kommunikationsfehler mit dem HART-Handgerät: Überprüfen Sie, ob der Schleifwiderstand ausreichend ist. Überprüfen Sie, ob die Endspannung den Anforderungen entspricht (9Vdc @ 20mA, 11Vdc @ 4mA).Doppelkanalbarrieren können einen übermäßigen Schleifwiderstand auslösen und zu Problemen mit der Konformitätsspannung führen.

• Fehler bei niedriger Leistung (LOW_POWER): Eingangsstrom unter 3,15 mA. Schleifstrom auf 4 mA für Kalibrierung und Diagnose erhöhen.

• TuneERR erscheint nach dem Autotune: Eine manuelle Einstellung ist möglicherweise erforderlich..

• SelfCheckError oder Hardwarefehler: Schalten Sie die Stromversorgung für zwei Minuten ab und starten Sie erneut..

Ersatzmodelle

Der Masoneilan SVI3 ist der direkte Ersatz für den SVI II AP und den SVI1000.Es verfügt über Edelstahl-Befestigungsstützen für jede Ventil-Aktor-Kombination und ist vollständig rückwärtskompatibel mit SVI II AP und SVI1000-Befestigungsstützen. Für SVI II AP-Anwender ist das Upgrade relativ einfach - Bei alternativen Anbietern überprüfen Sie vor der Bestellung die Anbringung des Aktoren, die Reichweite und das Kommunikationsprotokoll.
