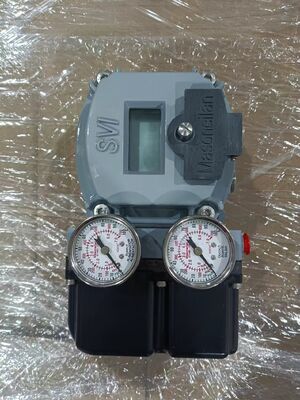

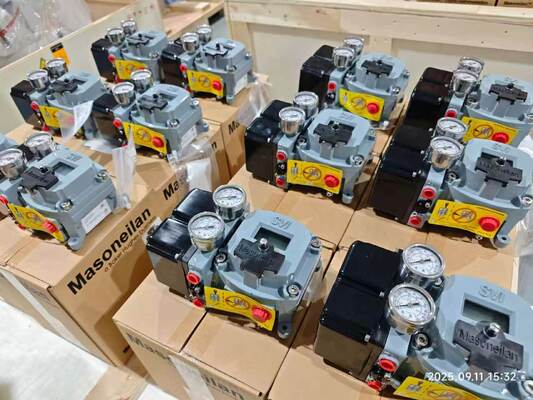

Masoneilan SVI II Smart Digital Valve Positioner HART 4-20mA Autotune für pneumatische Aktoren

Produktübersicht

Der Masoneilan SVI II ist ein 32-Bit-Mikroprozessor-Digitalventilpositionierer mit einer lokalen Schnittstelle, der einen pneumatischen Aktor mit einem zweischnürigen 4-20mA-Steuersignal steuert.Es bietet eine bidirektionale Kommunikation mit dem HART-Protokoll., unterstützt HART 5 oder 7 über 4-20mA. Die universelle Konstruktion ermöglicht eine einfache Nachrüstung anstelle bestehender analoger Positionierer auf Masoneilan- oder Nicht-Masoneilan-Pneumatikantriebsgeräten,entweder einwirkend oder doppelt wirkend.

Die berührungslose Positionserkennungstechnologie liest durch das Gehäuse ∙ keine mechanischen beweglichen Teile gelangen in die Haupthöhle des Gehäuses, wodurch die Lebensdauer verlängert wird.Das LCD und die Tasten können in allen zertifizierten gefährlichen Umgebungen betrieben werden.Ein Design passt sowohl für Dreh- als auch für lineare Anwendungen, entfernt oder lokal.

Technische Spezifikation

Anwendungsindustrie

Die Masoneilan SVI II wird in der Stromerzeugung, in der Raffinerie, in der petrochemischen Industrie, in der Erdöl- und Erdgasindustrie sowie in der vorgelagerten Industrie eingesetzt.Kühltürme, Reaktorgebäude, Turbinengebäude, Dampferzeuger zur Wärmerückgewinnung, Bilanz der Anlage, Destillation, Hydroprozess, Reform, Cracking, Sekundärmischung, Löschen und Fraktionieren,Aufladegaskompression, Trennung, Rohrleitungsintegrität, Dehydrierung, Kühlung, Verflüssigung, Verladung und Versand, Umgasung und Kompression.

Häufige Probleme

• Autotune nicht abgeschlossen: Die gemessene Reibung beträgt mehr als 30% der Federkraft oder das Ventil springt sichtbar um den Einstellpunkt.oder manuell abstimmen, um sicherzustellen, dass der Integral Gain (I) auf mindestens 100 eingestellt ist. Autotune kann fehlschlagen, wenn das Ventil zu langsam ist.

• Positionsschwingung: Positionergewinn (P) hoch eingestellt. Positionsüberschreitungen um mehr als 20% des Schrittes und Oszillationen mehr als zweimal. Verringern Sie den Gewinn (P) und (Padj) um 50%, bis die Oszillation aufhört.Wenn ein externer Booster aggressiv eingestellt ist, stellen Sie den Bypass des Boosters auf eine Umdrehung von 1 1/4" von der geschlossenen Position der Bypass-Anpassung an.

• Positionsschwingung Langsam: Positionsgewinn (P) niedrig eingestellt. Vergrößern Sie den Gewinn (P) und (Padj) um 5% bis die Oszillation abgenommen hat. Verringern Sie den Integralgewinn (I) um 25% bis die Position gerade ist.Wenn die Schwingung eine quadratische Welle ist, erhöhen Sie das Integral um 25% bis es eine flache Linie ist.

• Ventilreibung größer als 25% des Federbereichs: Überprüfen Sie mit dem ValVue Trend, ob die Oszillation einem quadratischen Wellenmuster ähnelt.Setzen Sie den Parameter DeadZone auf 0.25 Prozent.

• Lockeres Feedback: Bei der Drehinstallation dreht sich der Magnetenbaugruppe mit den Händen. Bei der Drehbefestigung sind die Schraube, die Stange und der Abnahmearm nicht befestigt.

• SelfCheckError (Hardwarefehler): Lassen Sie das Gerät für zwei Minuten aussteigen und starten Sie es erneut. Löschen Sie den Alarm mit ValVue oder HART Host.

• SoftwareError (Hardwarefehler): Lassen Sie das Gerät für zwei Minuten aussteigen und starten Sie es erneut. Löschen Sie den Alarm mit ValVue oder HART Host.

• Haltet Fehler nach Kalibrierung: Dieser Fehler tritt typischerweise auf, wenn die obligatorische Find STOPS-Funktion während der Standardkalibrierung nicht ausgeführt wird. Diese Funktion lokalisiert und speichert die mechanischen Bewegungsgrenzen der Ventilmontage.Umkalibrieren und sicherstellen, dass Find STOPS ausgeführt wird.

• Der Positionierer schaltet mit 4-20 mA nicht an.: Überprüfen Sie, ob eine unzureichende Spannung vorliegt; überprüfen Sie, ob die Spannungsanforderungen erfüllt sind: >11 VDC bei 4 mA, >9 VDC bei 20 mA.

Ersatzmodelle

Der Masoneilan SVI3 AP ist der digitale Ventilpositionierer der nächsten Generation aus derselben Produktlinie.Es verfügt über Edelstahl-Befestigungsstützen für jede Ventil-Aktor-Kombination und ist vollständig rückwärtskompatibel mit SVI II AP- und SVI1000-Behältern- Bei alternativen Anbietern überprüfen Sie vor der Bestellung die Anbringung des Aktoren, die Reichweite und das Kommunikationsprotokoll.
