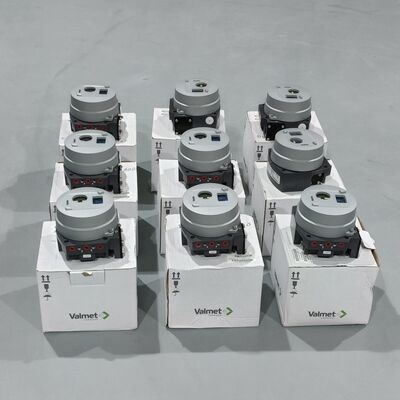

Neles ND9203HE8T ND9206HE8T Stellungsregler

Produktübersicht

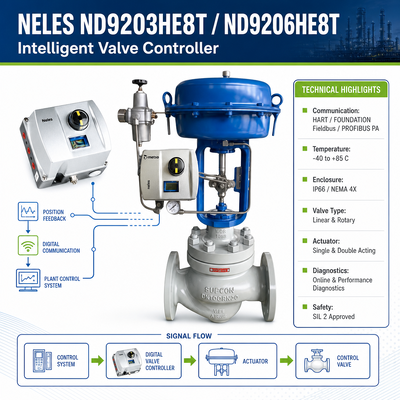

Die Neles ND9203HE8T und ND9206HE8T sind digitale Stellungsregler aus der ND9000-Serie, die für pneumatische Regelventilanwendungen entwickelt wurden. Sie verwenden eine digitale Positionsregelung und bieten Konfigurations- und Diagnosefunktionen für den industriellen Ventiltrieb.

Die ND9200-Serie wird mit Ventil- und Aktuatoranordnungen eingesetzt, bei denen eine zuverlässige Positionsrückmeldung und pneumatische Regelung erforderlich sind. Die ND9203HE8T und ND9206HE8T Konfigurationen sind mit unterschiedlichen Anforderungen an den Aktuatorbetrieb verbunden, daher sollte das genaue Modell entsprechend dem vorhandenen Ventil und Aktuator ausgewählt werden.

Der Stellungsregler kann je nach gewählter Konfiguration und Montageanordnung mit linearen oder rotierenden Ventilapplikationen verwendet werden. Seine digitalen Funktionen ermöglichen die Überwachung der Ventilposition, der Betriebsparameter und der Diagnoseinformationen während der Inbetriebnahme und Wartung.

Für Austauschprojekte sollte vor der Bestellung das vorhandene Stellungsreglermodell, der Aktuatortyp, der Ventilhub, das Eingangssignal und die Kommunikationsanforderung überprüft werden.

Technische Spezifikationen

Spezifikationen können je nach genauer Option und Konfiguration variieren. Bitte bestätigen Sie den vollständigen Modellcode vor der Angebotserstellung oder dem Austausch.

Die ND9000-Dokumentation bestätigt den schleifengespeisten 4–20 mA-Eingang, die HART 6/7-Optionen, das IP66/NEMA 4X-Gehäuse, die 1/4 NPT-Pneumatikanschlüsse und die aufgeführten elektrischen Eigenschaften.

Anwendungsindustrie

Die ND9203HE8T und ND9206HE8T können in industriellen Prozessleitsystemen eingesetzt werden, bei denen pneumatische Ventile eine digitale Positionsregelung und -überwachung erfordern.

Öl & Gas

Verwendet für pneumatische Regelventile in der Öl- und Gasverarbeitung, -transport und verwandten Prozesssystemen.

Chemie & Petrochemie

Geeignet für Prozessventilapplikationen, bei denen die Ventilposition als Teil einer automatisierten Prozessschleife geregelt und überwacht werden muss.

Energieerzeugung

Kann mit pneumatischen Regelventilen in Dampf-, Wasser- und anderen Prozessleitsystemen verwendet werden.

Zellstoff & Papier

Anwendbar auf kontinuierliche Prozesssysteme, bei denen ein stabiler pneumatischer Ventiltrieb und Diagnoseinformationen erforderlich sind.

Wasser & Abwasser

Kann für die automatisierte Ventilregelung in Wasseraufbereitungs- und Prozesswassersystemen in Betracht gezogen werden.

Allgemeine Prozessautomatisierung

Der Stellungsregler kann auf industrielle Regelventile mit kompatiblen pneumatischen Aktuatoren und Montageanordnungen angewendet werden.

Die ND9000-Familie ist für den Einsatz mit linearen und rotierenden Ventilapplikationen dokumentiert und bietet digitale Diagnosen für den Ventil- und Stellungsreglerbetrieb.

Häufige Probleme

Stellungsregler reagiert nicht auf das Steuersignal

Überprüfen Sie zuerst die 4–20 mA-Schleife, die Stromversorgung und die elektrischen Anschlüsse. Der Stellungsregler wird schleifengespeist, daher können unzureichender Schleifenstrom oder falsche Verkabelung den Betrieb beeinträchtigen.

Ventilposition stimmt nicht mit dem Sollwert überein

Überprüfen Sie die mechanische Kopplung zwischen Stellungsregler und Aktuator, die Ventilhub-Einstellungen und die Kalibrierung. Falsche Montage oder Konfiguration kann zu Positionsabweichungen führen.

Kalibrierung kann nicht abgeschlossen werden

Überprüfen Sie die Aktuatorbewegung, die Stellungsreglermontage und die pneumatische Versorgung. Der Aktuator muss die erforderliche Bewegung für den Stellungsregler bereitstellen, um dessen Kalibrierungsverfahren abzuschließen.

Pneumatischer Ausgang ist instabil

Überprüfen Sie die Instrumentenluftversorgung und die pneumatischen Leitungen. Verunreinigungen im Luftsystem oder Leckagen an pneumatischen Anschlüssen können ebenfalls die Aktuatorbewegung beeinträchtigen.

HART-Kommunikation ist nicht verfügbar

Überprüfen Sie die Schleifenverdrahtung, die elektrische Last und die HART-Kommunikationseinstellungen. Die gewählte HART-Version und Konfiguration sollten ebenfalls bestätigt werden.

Positionsrückmeldung ist falsch

Überprüfen Sie die mechanische Kopplung und die Positionssensoranordnung. Der Stellungsregler sollte vor der Kalibrierung korrekt mit dem Ventil oder Aktuator ausgerichtet sein.

Austauschmodelle

Für Austauscharbeiten sollten die ND9203HE8T und ND9206HE8T entsprechend dem Betriebsmodus des Aktuators und der vollständigen Konfiguration ausgewählt werden und nicht nur nach der Modellnummer.

Andere Neles ND-Serien-Stellungsregler können je nach Ventil- und Aktuatoranordnung für den Austausch in Betracht gezogen werden. Mögliche Modelle innerhalb derselben Produktfamilie sind:

• ND9103HX8T

• ND9106HX8T

• ND9203HE8T

• ND9206HE8T

• Andere ND9000-Konfigurationen

Die Suffix-Konfiguration ist wichtig. Die verfügbaren Produktinformationen identifizieren 03 Konfigurationen mit einfachwirkendem Betrieb und 06 Konfigurationen mit doppeltwirkendem Betrieb, während die HE/HX-Bezeichnung sich auf die entsprechende Stellungsreglerkonfiguration bezieht. Der genaue Austausch sollte daher mit dem vorhandenen Typenschild und Aktuator abgeglichen werden.

Für eine Austausch-Anfrage geben Sie bitte an:

• Vorhandenes Stellungsreglermodell

• Ventilmodell

• Aktuatormodell

• Einfach- oder doppeltwirkender Aktuator

• Ventiltyp

• Ventilhub oder -drehung

• Eingangssignal

• Kommunikationsanforderung

• Vorhandene Montageanordnung

Warum bei uns kaufen

Beschaffung exakter Modelle

Wir liefern industrielle Stellungsregler nach Modellnummer und Konfiguration, einschließlich Neles ND-Serienprodukten.

Konfigurationsprüfung

Für Anfragen zu ND9203HE8T und ND9206HE8T können wir vor der Angebotserstellung den Aktuatortyp, das Signal, die Kommunikationsanforderung und andere wichtige Konfigurationsdetails prüfen.

Ventil- & Instrumentenlieferung

Unser Produktsortiment umfasst Regelventile, Stellungsregler, elektrische und pneumatische Aktuatoren, Drucktransmitter, Durchflussmesser und andere Prozessinstrumente.

Unterstützung bei Austauschprojekten

Wenn Sie einen vorhandenen Neles Stellungsregler austauschen, können Sie das Typenschild oder die Modellnummer angeben. Wir helfen Ihnen bei der Identifizierung der wichtigsten Spezifikationen, die übereinstimmen müssen.

Internationale Bestellunterstützung

Wir unterstützen industrielle Käufer bei der Angebotserstellung, Beschaffungskoordination, Verpackung und internationalen Liefervereinbarungen.

Lagerbestand & Lieferzeit

Die Verfügbarkeit von ND9203HE8T und ND9206HE8T hängt von der genauen Konfiguration, Menge und dem aktuellen Lieferstatus ab.

Standardkonfigurationen und spezielle Optionskombinationen können unterschiedliche Lieferzeiten haben. Für Projektbestellungen sollte der tatsächliche Modellcode vor der Angabe des Lieferplans bestätigt werden.

Bitte geben Sie das Modell, die Menge und das Zielland an, wenn Sie ein Angebot anfordern, damit die aktuelle Verfügbarkeit und die geschätzte Lieferzeit geprüft werden können.

Angebotsformular

Produkt: Neles ND9203HE8T / ND9206HE8T Stellungsregler

Benötigtes Modell:
ND9203HE8T / ND9206HE8T

Menge:
Benötigte Menge

Vorhandenes Ventil:
Ventilmarke und -modell

Aktuator:
Aktuatormarke und -modell

Betätigungsart:
Einfachwirkend / Doppeltwirkend

Eingangssignal:
4–20 mA oder andere Anforderung

Kommunikation:
HART 6 / HART 7 / andere Anforderung

Ventiltyp:
Linear / Rotierend

Ventilhub:
Benötigter Hub oder Drehung

Anwendung:
Öl & Gas / Chemie / Energie / Wasser / Sonstiges

Lieferziel:
Land / Stadt

Benötigtes Lieferdatum:
Projektzeitplan oder Zieldatum

Für Austauschbestellungen senden Sie bitte das vorhandene Stellungsregler-Typenschild oder ein klares Produktfoto, falls verfügbar. Dies hilft uns, das Modell und die Konfiguration vor der Angebotserstellung zu prüfen.
