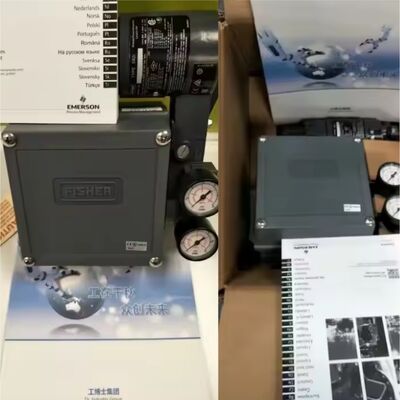

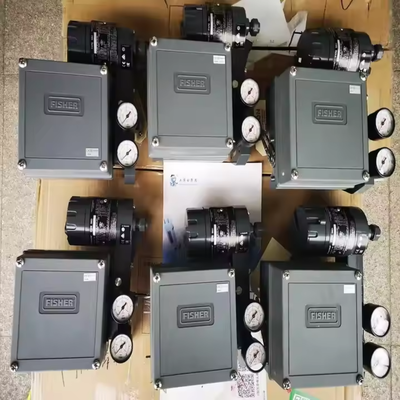

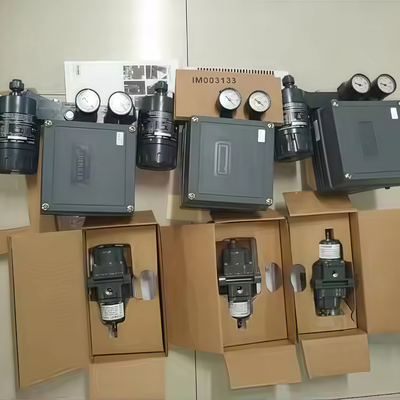

3582i Elektro-pneumatischer Stellungsregler 4-20mA für lineare pneumatische einfachwirkende Stellglieder in Edelstahl

Produktübersicht

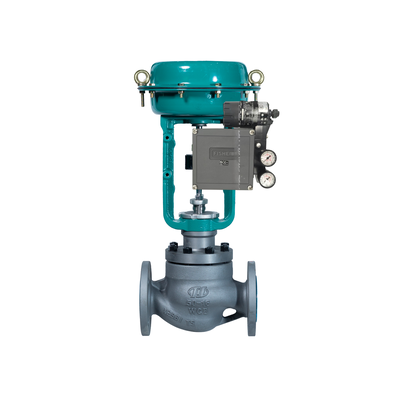

Der 3582i ist ein elektropneumatischer Stellungsregler, der für Membran-gesteuerte Regelventile mit Schiebestange entwickelt wurde. Er besteht aus einem elektropneumatischen Umsetzer 582i, der auf einem pneumatischen Stellungsregler 3582 montiert ist. Der Umsetzer empfängt ein DC-Strom-Eingangssignal und erzeugt über eine Düsen-/Flapper-Anordnung einen proportionalen pneumatischen Ausgang. Dieser Ausgang speist dann den pneumatischen Stellungsregler, wodurch die Notwendigkeit eines separat montierten Wandlers entfällt.

Das Gerät liefert eine genaue Ventilstangenposition, die proportional zum DC-Strom-Eingangssignal ist. Es handelt sich um ein praxiserprobtes Design, das für seine schnelle Reaktion und seine Fähigkeit, Vibrationen in den meisten Anlagenumgebungen standzuhalten, bekannt ist. Der geringe stationäre Luftverbrauch trägt zu einem effizienten Betrieb bei.

Nullpunkt- und Spannen-Einstellungen sind bei abgenommenem Deckel mit einem Schraubendreher und einem Schraubenschlüssel zugänglich. Die Einheit kann durch einfache Einstellungen zwischen Direkt- und Rückwärtswirkung umgeschaltet werden. Änderungen des Speisedrucks und der Ventillast haben nur minimale Auswirkungen auf den Betrieb des Stellungsreglers. Gehäuse, Komponenten und Dichtungsmaterialien sind so ausgewählt, dass sie rauen Umgebungen standhalten, und die Abluft des Stellungsreglers reinigt die internen Teile zum zusätzlichen Schutz.

Technische Spezifikationen

Anwendungsindustrie

Der 3582i wird mit Membran-gesteuerten Regelventilen mit Schiebestange in Prozessindustrien eingesetzt. Er bewältigt Anwendungen zur Regelung von Durchfluss, Druck, Temperatur und Füllstand. Der einstellbare Nullpunkt- und Spannenbereich ermöglicht die Verwendung aller Standard-Eingangssignale, einschließlich Split-Ranges. Da Einheiten einer Stellungsreglerfamilie eine Vielzahl von Regelungsanwendungen abdecken, werden die grundlegenden Ersatzteilbestände vereinfacht.

Häufige Probleme

• Der Stellungsregler reagiert nicht auf das Eingangssignal: Speisedruck und pneumatische Anschlüsse prüfen. Sicherstellen, dass die Düsen-/Flapper-Einheit nicht verstopft ist und das Relais funktioniert.

• Die Ventilstangenposition stimmt nicht mit dem Eingangssignal überein: Nullpunkt- und Spannen-Kalibrierung prüfen. Sicherstellen, dass die Nockenposition mit dem Hub und der Wirkungsweise des Stellantriebs übereinstimmt.

• Unregelmäßiger Betrieb oder Oszillation: Auf Luftlecks in Leitungen und Anschlüssen prüfen. Auf übermäßige Reibung in der Ventildichtung oder im Stellantrieb prüfen.

• Schwankungen des Speisedrucks beeinflussen die Position: Sicherstellen, dass der Speisedruck stabil und im empfohlenen Bereich liegt. Der 3582i ist so konzipiert, dass die Auswirkungen von Änderungen des Speisedrucks minimiert werden, aber extreme Schwankungen können dennoch Probleme verursachen.

• Ersatzmodelle

Der 3582i ist ein älteres Design eines pneumatischen Stellungsreglers. Für Neuinstallationen, die digitale Kommunikation und Diagnose erfordern, sind die digitalen Stellungsregler DVC6200 oder DVC2000 die modernen Äquivalente aus derselben Produktlinie. Der Umsetzer 582i kann nachträglich auf einem vorhandenen pneumatischen Stellungsregler 3582 installiert werden, um ihn auf eine 3582i-Konfiguration aufzurüsten, obwohl dies möglicherweise Änderungen an der Montage des Stellungsreglers und am Eingangssignalbereich erfordert. Für herstellerübergreifende Alternativen sollten vor der Bestellung die Kompatibilität von Stellantriebsmontage, Hubbereich und Eingangssignal geprüft werden.
