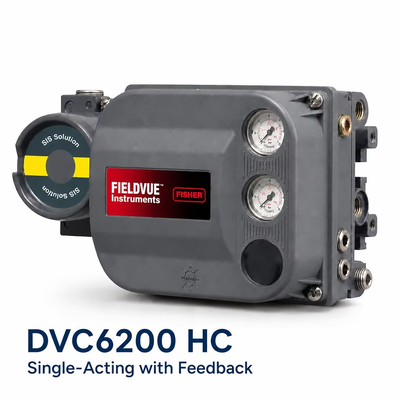

DVC6200 HC Digitaler Ventilregler ist ein digitaler Ventilregler, der für die pneumatische Regelung von Stellventilen in industriellen Prozessanwendungen entwickelt wurde. Er wandelt ein 4–20 mA DC Steuersignal in ein pneumatisches Ausgangssignal um und unterstützt HART 5 oder HART 7 Kommunikation für Konfiguration, Betriebszustand und Diagnoseinformationen.
Die HC (HART Communicating) Instrumentenebene bietet digitale Kommunikations- und Ventilstatusüberwachungsfunktionen, wodurch sie sich für Anwendungen eignet, die eine zuverlässige Ventilpositionierung und eine bequeme Feldkonfiguration erfordern.
Hauptmerkmale
- 4–20 mA DC Eingangssignal, mit verfügbarer Bereichsteilung
- HART 5 / HART 7 Kommunikation
- HART Communicating (HC) Instrumentenebene
- Gestängefreie, berührungslose Positionsrückmeldung
- Pneumatischer Ausgang zur Aktuatorsteuerung
- Unterstützt einfachwirkend direkt, einfachwirkend umgekehrt und doppeltwirkend Konfigurationen
- Geeignet für Schiebergestänge-Lineare Regelventile
- Geeignet für Vierteldreh-Regelventile
- Digitale Ventilstatusüberwachung und Diagnosealarme
- Zweistufiges pneumatisches Design für schnelle Reaktion auf große Sollwertänderungen und präzise Reaktion auf kleine Änderungen
- Rampe zur Abschaltung hilft bei einem reibungslosen Übergang vom Drosselbetrieb zum Absperren
- Modulare Bauweise ermöglicht die Wartung ausgewählter Komponenten, ohne die Feldverdrahtung und die pneumatischen Leitungen entfernen zu müssen
- Kompatibel mit den geltenden IEC-, VDI/VDE- und NAMUR-Montagestandards

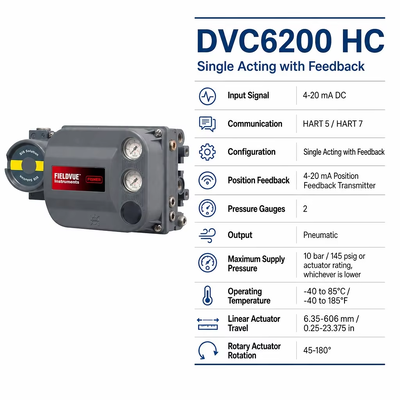

Technische Spezifikationen
| Spezifikation |
DVC6200 HC |
| Produkttyp |
Digitaler Ventilregler / Digitaler Ventilpositionierer |
| Instrumentenebene |
HART Communicating (HC) |
| Eingangssignal |
4–20 mA DC |
| Kommunikation |
HART 5 / HART 7 |
| Ausgang |
Pneumatisch |
| Aktion |
Einfachwirkend direkt / Einfachwirkend umgekehrt / Doppeltwirkend |
| Minimale Steuerstromstärke |
4,0 mA |
| Maximale Spannung |
30 V DC |
| Maximaler Versorgungsdruck |
10,0 bar / 145 psig oder Aktuatorleistung, je nachdem, welcher Wert niedriger ist |
| Minimaler Ausgangshub |
0,4 bar / 6 psig |
| Maximaler Ausgangshub |
9,5 bar / 140 psig |
| Versorgungsmedium |
Saubere, trockene, nicht korrosive Luft oder Erdgas |
| Betriebstemperatur |
-40 bis 85°C / -40 bis 185°F |
| Option für extreme Temperaturen |
-52 bis 85°C / -62 bis 185°F |
| Lineare Aktuatorbewegung |
6,35–606 mm / 0,25–23,375 Zoll |
| Drehaktuator-Rotation |
45°–180° |
| Pneumatische Anschlüsse |
1/4 NPT-Innengewinde |
| Elektrischer Anschluss |
1/2 NPT-Innengewinde oder M20 |
| Empfohlene Rohrleitung |
3/8 Zoll |
| Gehäuse |
IP66 für entsprechende Konfigurationen |
| Gehäusematerial |
Aluminium Standard / Edelstahl optional |
Anwendungen
Der DVC6200 HC eignet sich für die industrielle Prozesssteuerung, einschließlich Öl und Gas, Petrochemie, chemische Verarbeitung, Energieerzeugung, Wasser- und Abwasseraufbereitung, Raffinerie und allgemeine Prozessautomatisierung.

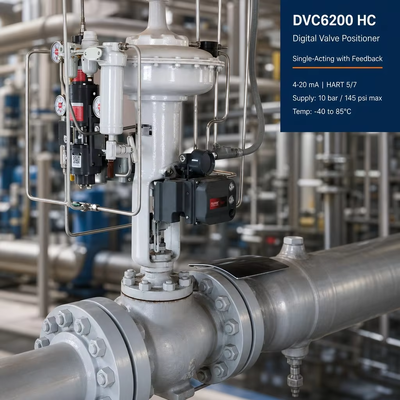

Typische Anwendungen umfassen die pneumatische Regelung von Stellventilen für Fluss-, Druck-, Temperatur- und Füllstandsregelung, sowie die Automatisierung von linearen und rotierenden Ventilen.
Konfigurations- und Kompatibilitätsunterstützung
Der Regler kann für verschiedene Aktuator- und Ventilapplikationen konfiguriert werden. Verfügbare Optionen können Manometer, integrierter Filterregler, Niederdruck-Relais, Konstruktion für extreme Temperaturen, Fernmontage, Edelstahlgehäuse, 4–20 mA Positionssender und Endschalter umfassen, abhängig von der gewählten Konfiguration.
Bitte geben Sie bei der Angebotsanfrage das Ventilmodell, das Aktuatormodell, die benötigte Menge, die Typenschildinformationen oder ein Produktfoto an. Wir können Ihnen helfen, die geeignete DVC6200 HC-Konfiguration zu überprüfen und Preise und Verfügbarkeit anzugeben.
Für die Angebotserstellung erforderliche Informationen
Produktmodell: DVC6200 HC
Menge: Benötigte Einheiten
Ventil: Typ / Modell / Größe
Aktuator: Typ / Modell / Versorgungsdruck
Kommunikation: HART 5 / HART 7
Optionen: Manometer / Filterregler / Positionssender / Endschalter / Fernmontage, falls erforderlich
Anwendung & Betriebsbedingungen: Medium / Temperatur / Versorgungsdruck
Zielort: Land / Hafen
Unsicher bezüglich der Konfiguration? Senden Sie uns ein Foto des Produkt-Typenschilds oder ein Foto des Ventils/Aktuators. Unser technisches Team kann Ihnen helfen, die geeignete Konfiguration vor der Angebotserstellung zu überprüfen.
