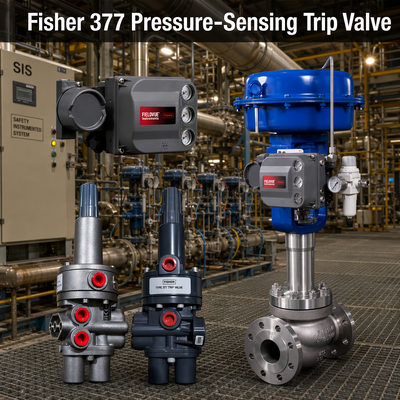

Fi-sher 377 Serie Auslöseventil
Das Fi-sher 377 druckempfindliche Auslöseventil bietet eine automatische ausfallsichere Funktion für pneumatische Aktuatoren, wenn der Druck der Instrumentenluftversorgung unter einen vordefinierten Wert fällt. Nach Wiederherstellung des Versorgungsdrucks setzt sich die Einheit automatisch zurück, um die normale Regelung wiederherzustellen.
Produktübersicht
Ein einzelnes 377 Auslöseventil kann Funktionen übernehmen, die zuvor mehrere Schaltventile erforderten, wodurch Komplexität und Ersatzteile reduziert werden. Ausfallmodi (Auf, Ab oder Verriegelung in letzter Position) sind mit geringfügigen Rohrleitungsänderungen wählbar. Das Design zeichnet sich durch große Membranen, minimale bewegliche Teile und eine langlebige Konstruktion aus Aluminium oder Edelstahl aus. Es ist für die Verwendung mit Fi-sher 480, 585C, 685, 1061 und ähnlichen Kolbenaktuatoren geeignet, mit Montageoptionen für Verteiler-, Joch- oder Halterungsinstallation.
Technische Spezifikationen
| Spezifikation |
Details |
| Produkt |
Fi-sher 377 Druckempfindliches Auslöseventil |
| Ausfallmodi |
Abfallend (377D), Verriegelung in letzter Position (377L), Aufgehend (377U), Im Uhrzeigersinn/Gegen den Uhrzeigersinn schließen (377CW/CCW) |
| Maximaler Versorgungsdruck |
10,3 bar (150 psig) |
| Minimaler Versorgungsdruck |
3,8 bar (55 psig) |
| Auslösepunktbereich |
2,8 bar (40 psig) Minimum bis zu 72 % der Versorgung |
| Anschlüsse |
1/4 NPT |
| Temperaturfähigkeiten |
Nitril-Dichtungen -40 bis 82 °C; Fluorkarbon-Dichtungen -18 bis 104 °C |
| Materialien |
Gehäuse: Aluminium oder SST; Membranen/O-Ringe: Nitril oder Fluorkarbon |
| Zertifizierungen |
ATEX, CUTR; SIL 3-fähige Version verfügbar |
| Gewicht |
Ca. 0,95 kg (Aluminium) / 2,31 kg (SST) |
Anwendungsindustrie
Eingesetzt in Prozessanlagen, die einen zuverlässigen Aktuatorschutz erfordern, einschließlich Raffinerie-, Petrochemie-, Energie- und allgemeine industrielle Steuerungssysteme, die auf Instrumentenluft angewiesen sind.
Häufige Probleme
Häufige Probleme sind die falsche Auswahl des Volumenbehälters für Auf-/Abwärts-Ausfallmodi oder eine Nichtübereinstimmung zwischen der Auslöseeinstellung und dem Systemdruck. Die richtige Konfiguration und der einstellbare Auslösepunkt des Geräts helfen, diese während der Installation und Inbetriebnahme zu lösen.
Ersatzmodelle
Kompatibel als Ersatz für andere Fi-sher Auslöseventile oder ähnliche druckempfindliche Schutzvorrichtungen in bestehenden Aktuatorsystemen.
Warum bei uns kaufen
Wir konzentrieren uns auf authentische Em-erson Fi-sher Instrumentierung und bieten sachkundige Unterstützung bei der Auswahl und Anwendungsanpassung von Auslöseventilen.
Lagerbestand & Lieferzeit
Die Standardlieferzeit beträgt 6-8 Wochen.
