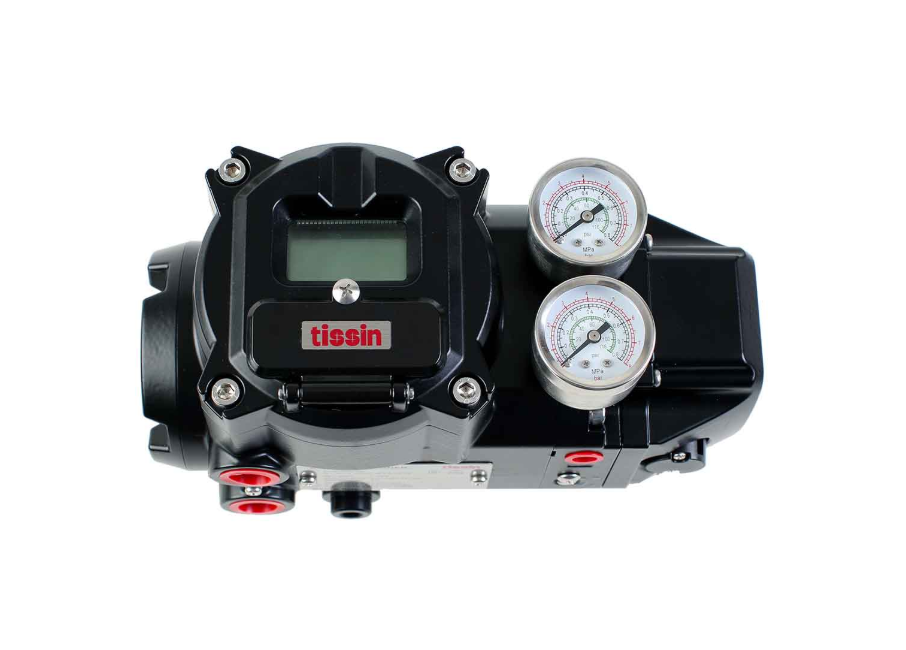

Tissin TS900 Smart Valve Positioner HART Kommunikation Explosionssichere Chemische Ölgasleitung

Der intelligente Ventilpositionierer der TS900-Serie von Tissin ist ein hochwertiges industrielles Automatisierungsgerät, das für die präzise Steuerung des Ventilhubs als Reaktion auf ein 4-20-mA-Eingangssignal von einem Bedienfeld, einem DCS oder einem Kalibrator entwickelt wurde. Als Flaggschiffmodell der Tissin-Stellungsreglerreihe kombiniert der TS900 fortschrittliche digitale Steuerungstechnologie mit einer robusten druckfesten Ex db IIC-Konstruktion und bietet außergewöhnliche Zuverlässigkeit in den anspruchsvollsten und gefährlichsten Prozessumgebungen.

Der TS900 ist sowohl in linearer als auch rotierender Konfiguration erhältlich und deckt Hubbereiche von 10 bis 150 mm für Linearventile und 0 bis 90 Grad für Drehantriebe ab. Sein intuitives LCD-Display mit lokaler Steuerschnittstelle mit vier Tasten ermöglicht es dem Bediener, eine schnelle Autokalibrierung, Teilhubtests und Modusumschaltung direkt am Gerät ohne externe Werkzeuge durchzuführen. Die optionale HART-Kommunikation ermöglicht die nahtlose Integration in moderne Smart-Plant-Architekturen zur Fernüberwachung und -diagnose.

Die TS900-Serie verfügt über ein robustes Aluminium-Druckgussgehäuse mit Schutzart IP66 und widersteht rauen Industriebedingungen wie starken Vibrationen, extremen Temperaturen und korrosiven Atmosphären. Ob in der chemischen Verarbeitung, der Öl- und Gasproduktion, der Stromerzeugung oder der Wasseraufbereitung: Der TS900 bietet die Präzision, Sicherheit und langfristige Zuverlässigkeit, die kritische Prozessanwendungen erfordern.

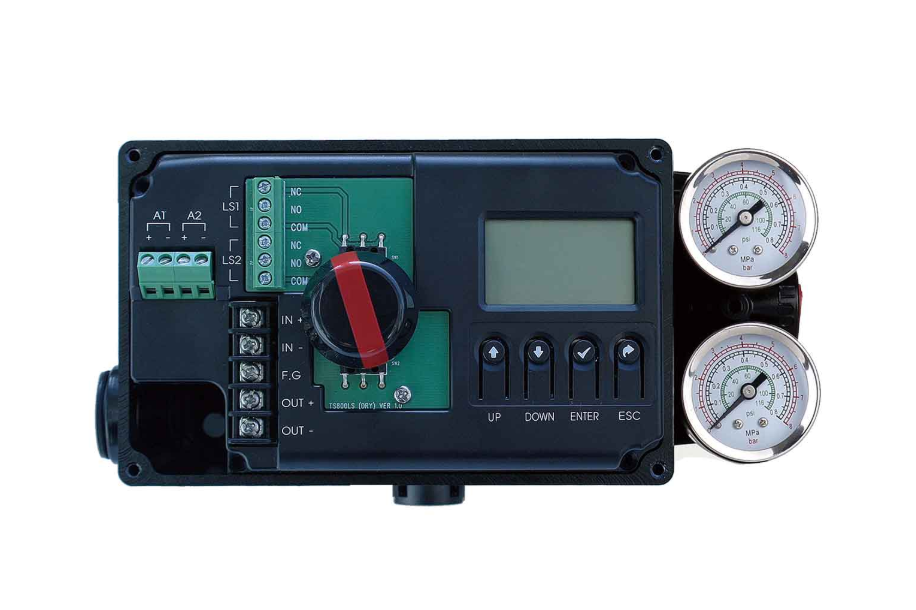

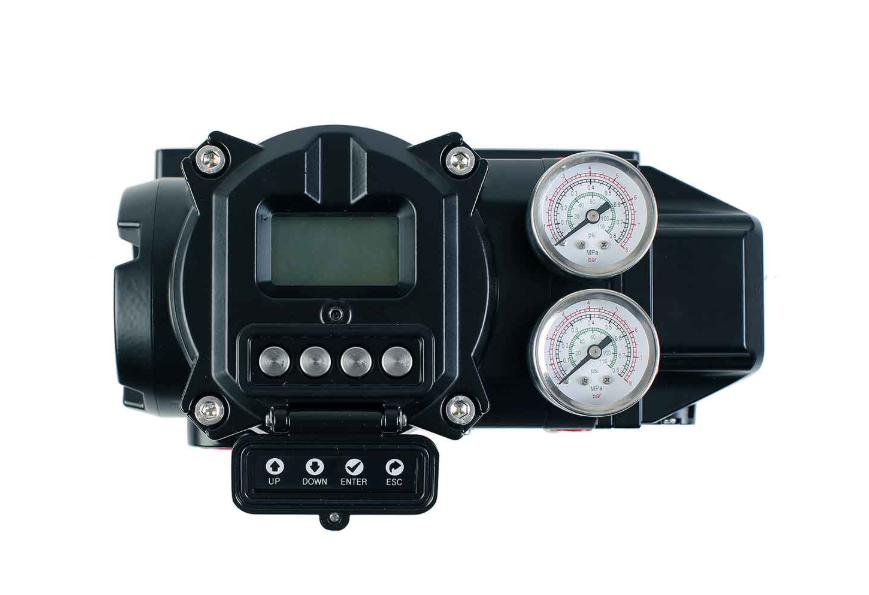

• LCD-Display mit 4-Tasten-Vorortsteuerung für intuitive Bedienung vor Ort
• Die schnelle und einfache automatische Kalibrierung minimiert Ausfallzeiten bei der Inbetriebnahme
• Partial Stroke Test (PST) und Alarmfunktion zur Einhaltung der Sicherheitssysteme
• Automatische und manuelle Betriebsmodi für flexible Prozesssteuerungsstrategien
• Das modulare interne Komponentendesign vereinfacht die Wartung und reduziert die Servicekosten
• IP66- und NEMA 4X-zertifiziertes Gehäuse für zuverlässige Leistung in rauen Umgebungen
• Das Pilotventil mit großem Durchfluss verbessert die Reaktionsgeschwindigkeit und Genauigkeit der Ventilsteuerung
• Hohe Vibrationsfestigkeit und Schlagfestigkeit für anspruchsvolle Installationen
• Druckfeste Kapselung Ex db IIC T5/T6, zertifiziert für Anwendungen in explosionsgefährdeten Bereichen
• HART-Kommunikation optional für intelligente Anlagenintegration und Ferndiagnose
• Optional 2 Endlagenschalter und Sender-Feedback-Ausgang
• Großer Betriebstemperaturbereich von -30 °C bis 85 °C Standard und -40 °C bis 85 °C Niedertemperaturvariante
• Luftqualitätskompatibilität gemäß ISO 8573-1 Klasse 3 für saubere Instrumentenluftsysteme

Der intelligente Ventilstellungsregler der Tissin TS900-Serie wurde speziell für die Steuerung kritischer industrieller Prozesse in einer Vielzahl von Branchen entwickelt:

• Chemische und petrochemische Anlagen, die druckfeste Ausrüstung für explosionsgefährdete Bereiche der Zonen 1 und 2 benötigen
• Vorgelagerte Öl- und Gasproduktion, Midstream-Pipeline und nachgelagerte Raffineriebetriebe
• Energieerzeugungsanlagen, einschließlich thermischer, nuklearer, kombinierter Kreislauf- und Kraft-Wärme-Kopplungsanlagen
• Verarbeitungs- und Speicherterminals für Flüssigerdgas (LNG).
• Wasser- und Abwasseraufbereitungssysteme für kommunale, industrielle und Entsalzungsanwendungen
• Pharmazeutische Fertigung mit strengen Prozessgenauigkeits- und Reinraumanforderungen
• Stahl- und Metallverarbeitungswerke mit Umgebungen mit hohen Temperaturen und starken Vibrationen
• Zellstoff- und Papierproduktionslinien, die korrosionsbeständige Automatisierungskomponenten erfordern
• Marine- und Offshore-Plattformen mit Salznebelbelastung und extremen Wetterbedingungen
• Wasserstoffproduktions- und -handhabungsanlagen, bei denen eine druckfeste Zertifizierung unerlässlich ist
• Lebensmittel- und Getränkeverarbeitung mit Anforderungen an die hygienische Prozesskontrolle
• Allgemeine industrielle Automatisierung, bei der eine präzise Ventilpositionierung und die Einhaltung von Sicherheitsvorschriften von entscheidender Bedeutung sind

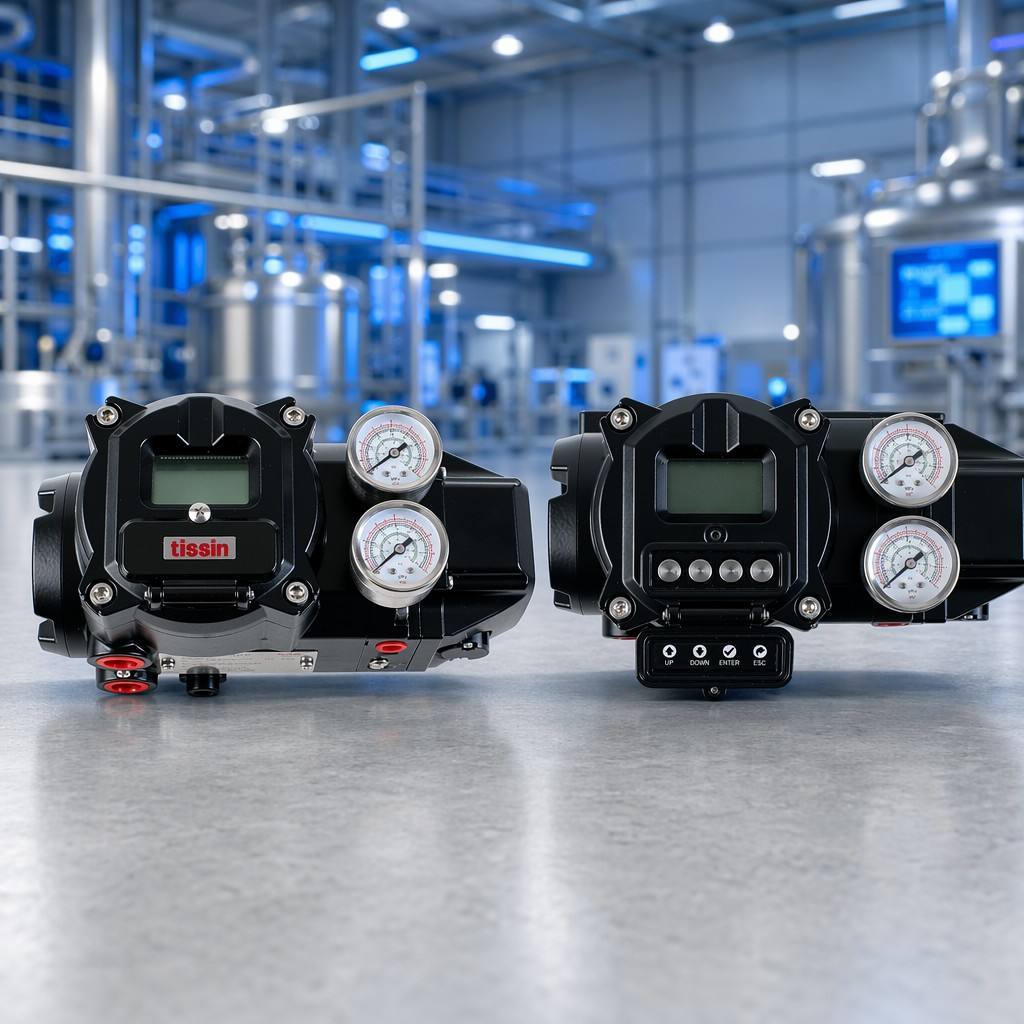

A: Der TS900 ist das Flaggschiffmodell mit druckfester Ex db IIC-Zertifizierung und eignet sich daher für explosionsgefährdete Bereiche der Zone 1. Der TS800 verfügt über einen eigensicheren Ex ia IIC-Schutz für Anwendungen in Zone 0 und Zone 1. Der TS900 verfügt außerdem über eine schwerere, robustere Konstruktion mit 7,7 Pfund im Vergleich zu 4,8 Pfund beim TS800 und bietet eine verbesserte Haltbarkeit in extremen Umgebungen.

A: Der TS900 ist in linearer Konfiguration für Hubbereiche von 10 bis 150 mm und rotatorischer Konfiguration für 0 bis 90 Grad Drehung erhältlich. Beide haben identische elektronische und pneumatische Spezifikationen.

A: Ja, die HART-Kommunikation ist als optionale Funktion für die digitale bidirektionale Kommunikation verfügbar und ermöglicht die Fernkonfiguration, Diagnose und die Integration vorausschauender Wartung in intelligente Anlagensysteme.

A: Ja, die TS900-Serie ist SIL 2-zertifiziert und eignet sich daher für sicherheitsinstrumentierte Systeme (SIS), bei denen Teilhubtests und Alarmfunktionen zur Einhaltung der funktionalen Sicherheit erforderlich sind.

A: Für den TS900 ist Instrumentenluft erforderlich, die den Qualitätsstandards ISO 8573-1 Klasse 3 entspricht. Dadurch wird eine saubere, trockene Luftzufuhr gewährleistet, die eine interne Kontamination verhindert und eine gleichbleibende Positionierungsgenauigkeit über die gesamte Produktlebensdauer hinweg gewährleistet.

A: Ja. Das IP66- und NEMA 4X-zertifizierte Gehäuse bietet umfassenden Schutz gegen das Eindringen von Staub und starken Wasserstrahlen, wodurch sich der TS900 für die Installation im Freien unter den meisten Umgebungsbedingungen eignet. Der große Umgebungstemperaturbereich von -40 °C bis 85 °C ist für extreme Klimazonen geeignet.

A: Zu den optionalen Zubehörteilen gehören ein 4-20-mA-Transmitter-Feedback, zwei mechanische Endlagenschalter, ein HART-Kommunikationsmodul, Montagehalterungen für verschiedene Antriebstypen sowie eine Reihe von Ersatzteilen, darunter Manometerbaugruppen, Pilotventile und Feedback-Module.

A: Der Ex db-Schutz (flammensicher) dämmt jede interne Explosion innerhalb des Gehäuses ein und verhindert die Flammenausbreitung in die äußere Atmosphäre. Dies ermöglicht Stromkreise mit höherer Leistung und wird für Installationen bevorzugt, bei denen Eigensicherheitsbarrieren unpraktisch sind. Ex ia begrenzt die Energie, um eine Entzündung vollständig zu verhindern. Geeignet für Bereiche der Zone 0, jedoch mit Leistungsbeschränkungen für angeschlossene Stromkreise.
