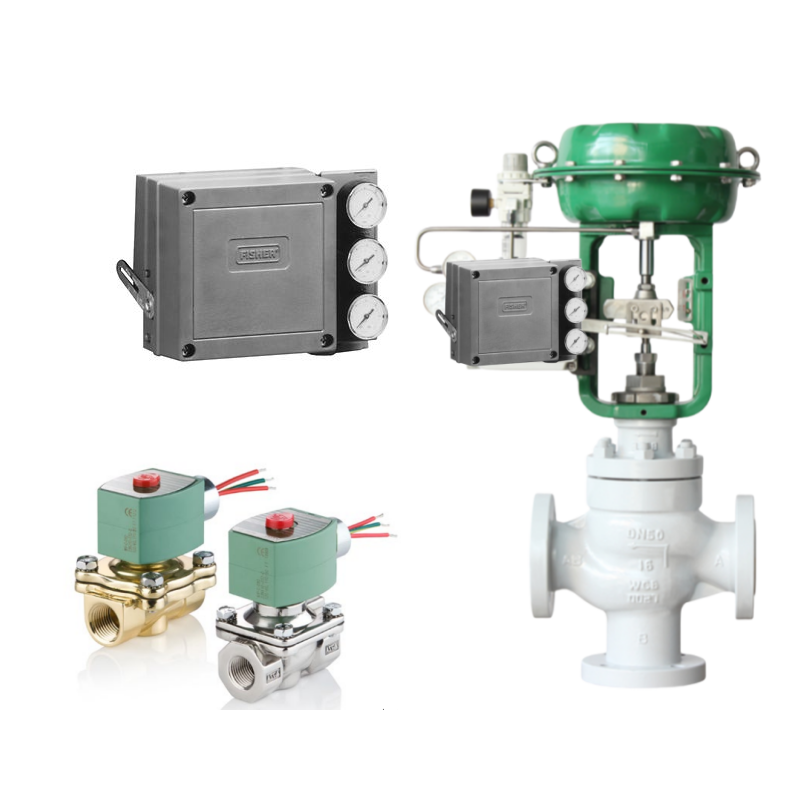

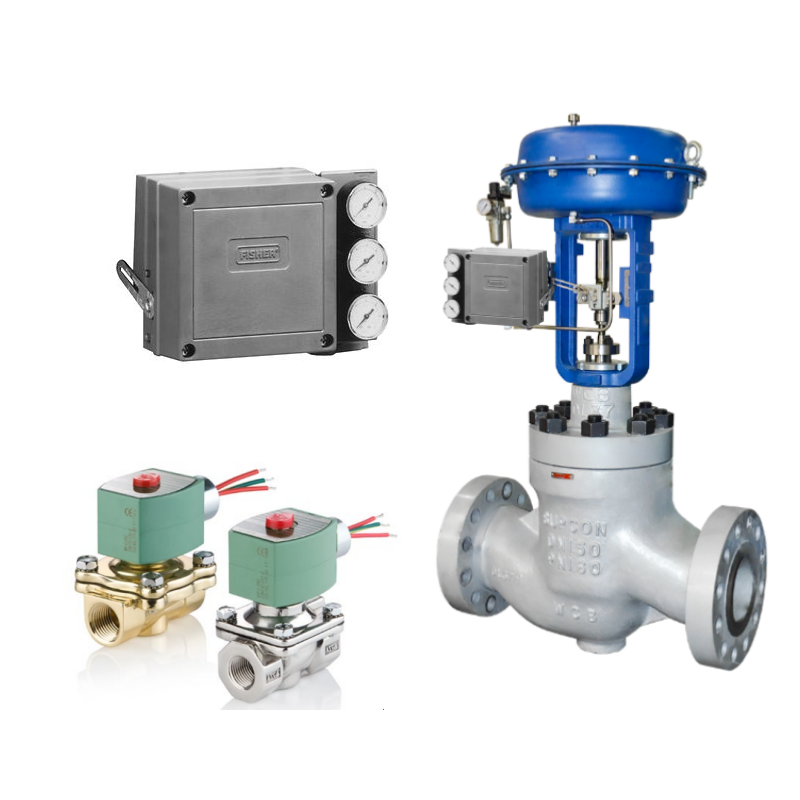

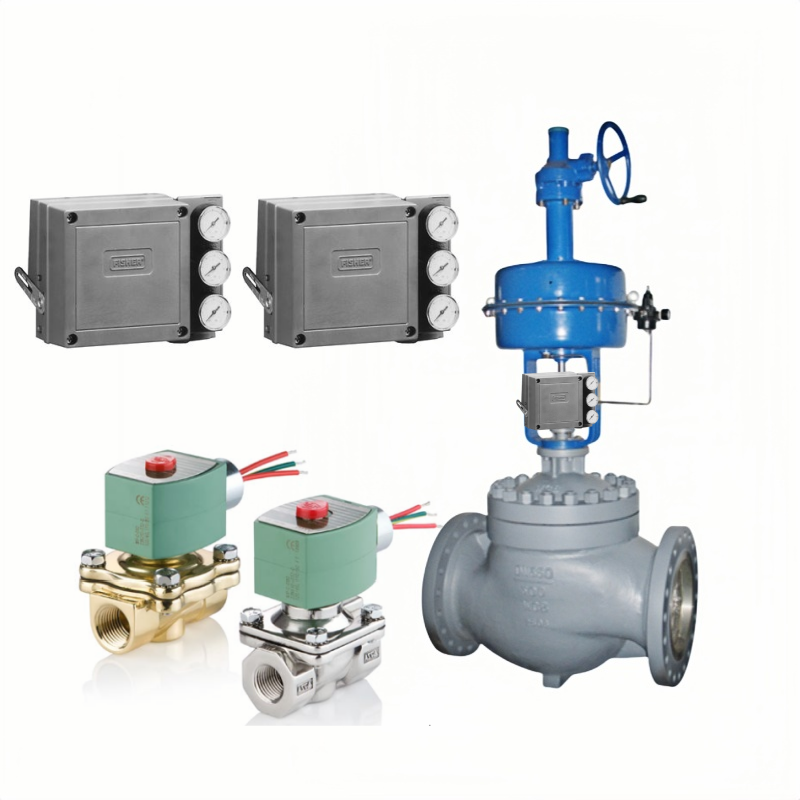

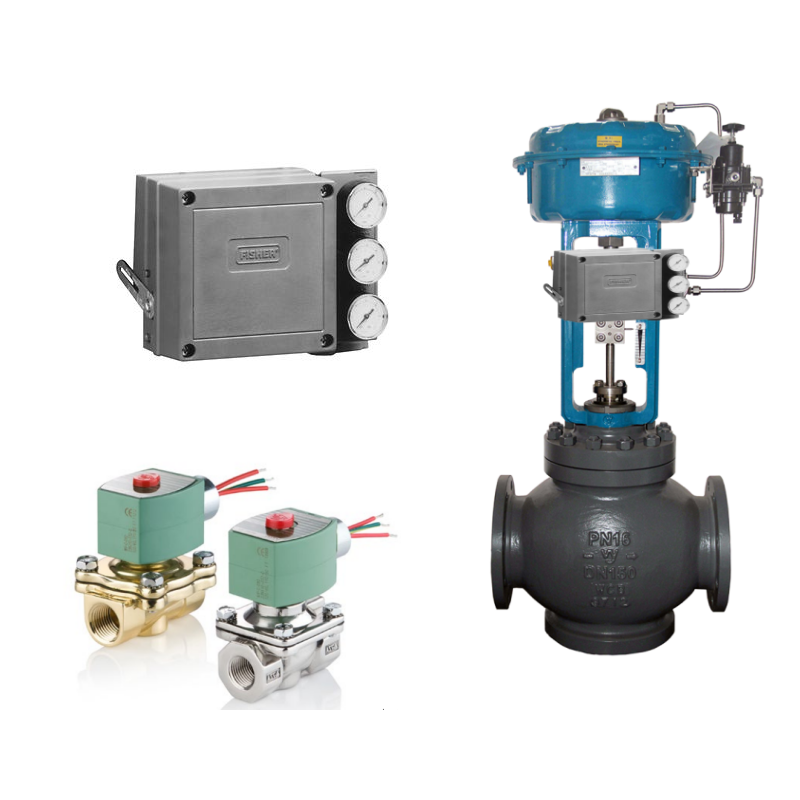

Emerson Fisher 3582 Elektro-pneumatischer einfachwirkender Stellungsregler mit ASCO-Magnetventilen

Der Fisher 3582 ist ein Hochleistungs-pneumatischer Stellungsregler, der für die präzise Positionierung von Schiebestangen-Regelventilen mit Membrantellerantrieb entwickelt wurde. Er wandelt ein pneumatisches Eingangssignal in einen proportionalen Stellungsdruck um und stellt so sicher, dass die Stellungsreglerposition der Steuernachfrage entspricht. Er ist in mehreren Konfigurationen erhältlich (3582, 3582A, 3582C, 3582D, 3582G, 3582NS) und bietet Bypass-Funktionen und Manometeroptionen für maximale Flexibilität.

• Balkenausrichtung und Kalibrierungsverfahren gewährleisten eine präzise Null- und Spannenverstellung
• Charakterisierte Nocken (B & C) ermöglichen die Modifikation der inhärenten Ventildurchflusskennlinien (gleichprozentig oder linear)
• Geringer Luftverbrauch und hohe Leerlaufverstärkung (typischerweise 100 für einen Bereich von 0,2–1,0 bar)
• EPDM-Elastomere für erhöhte Temperatur- und Strahlungsbeständigkeit erhältlich (3582NS)
• Diagnoseanschlüsse für erweiterte Ventilsignaturtests verfügbar

Weit verbreitet in Prozessanlagen mit schwierigen Betriebsbedingungen, Stromerzeugung (einschließlich Kernkraft) und allen Anwendungen, die eine präzise pneumatische Steuerung von Schiebestangenventilen unter wechselnden Versorgungsdrücken oder Umgebungsbedingungen erfordern.

1. F: Wie oft sollte die Balkenausrichtung durchgeführt werden?
2. A: Nur beim Austausch des Balkendrehpunkts, der Faltenbalgeinheit, der Bereichsfeder oder bei der Umstellung auf Split-Range-Betrieb.
3. F: Was ist der minimale Hub, der mit dem Hubstift möglich ist?
4. A: Bis zu 11 mm (0,4375 Zoll), wenn der Hubstift auf den gleichen Ventilhub eingestellt ist und die Eingangssignalspanne minimiert ist.
5. F: Kann Erdgas als Versorgungsmedium verwendet werden?
6. A: Ja, für 3582 pneumatische Modelle (mit ordnungsgemäßer Entlüftung); nicht zugelassen für 3582i.
