Emerson Fisher 3582 Elektro-pneumatischer Stellungsregler für industrielle Automatisierungsanwendungen

Produktübersicht

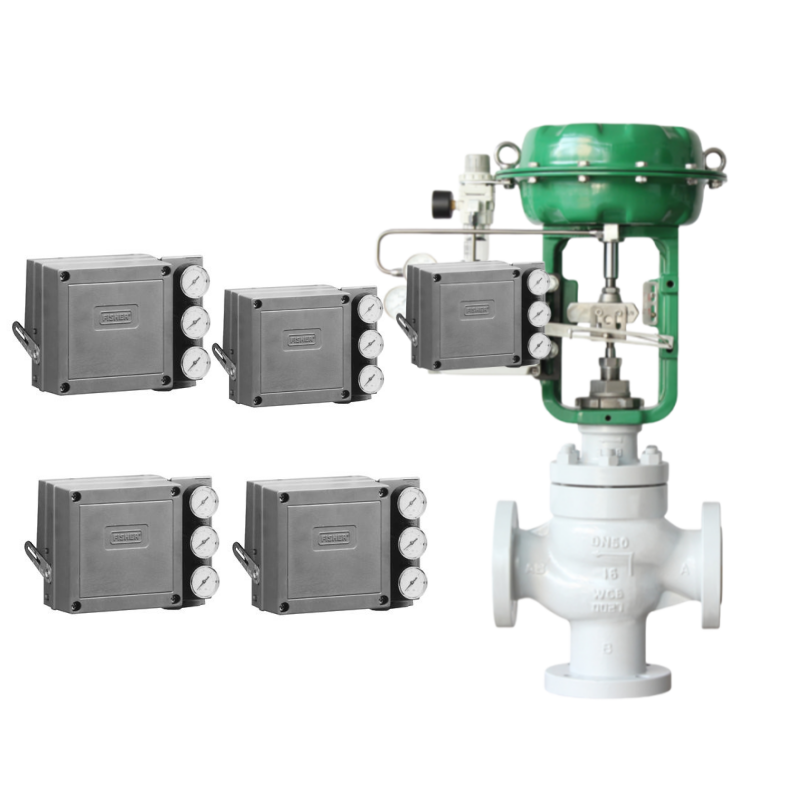

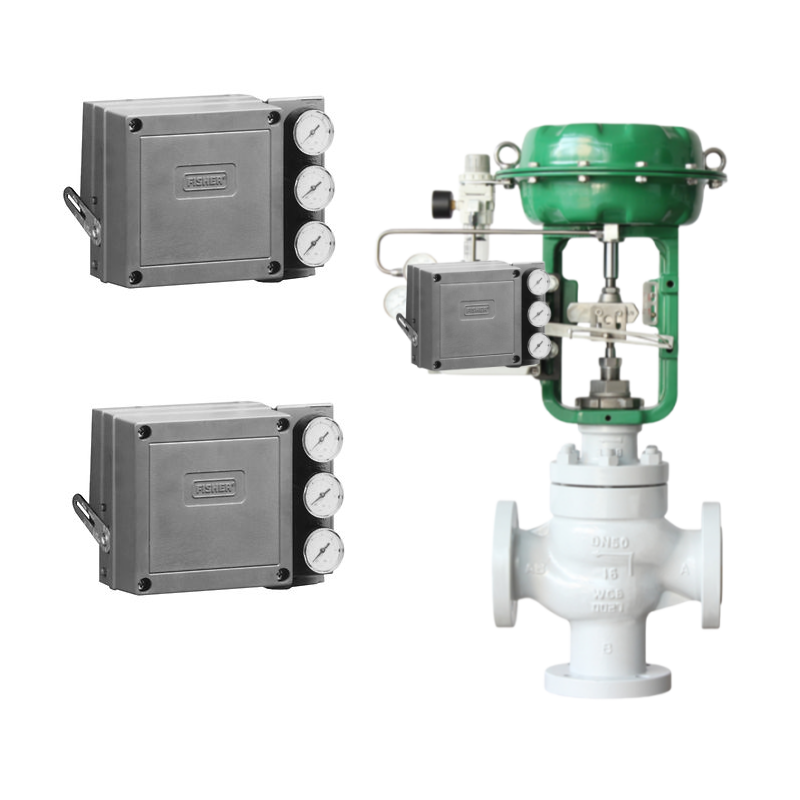

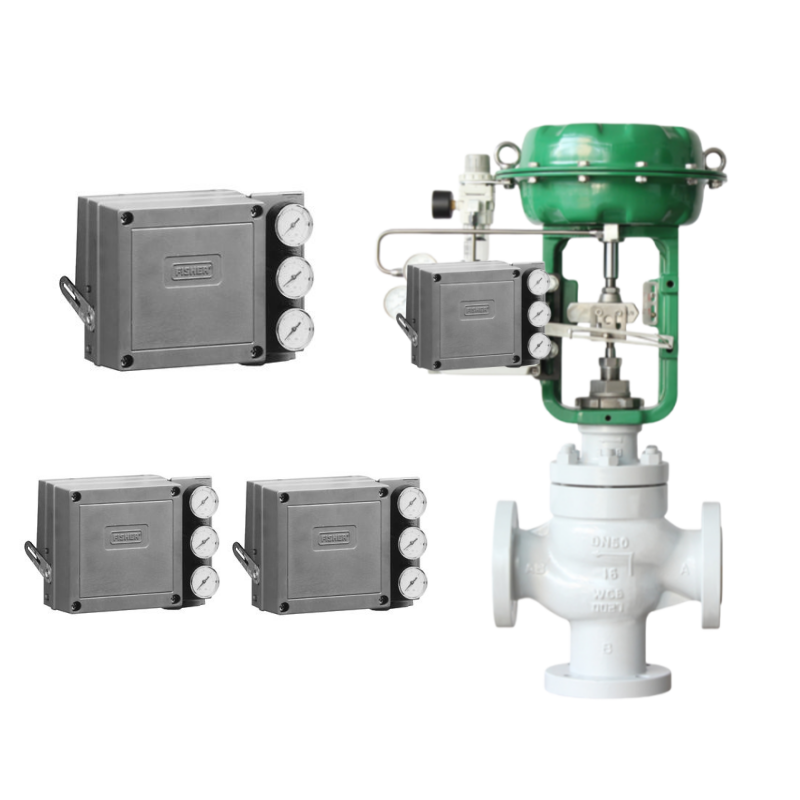

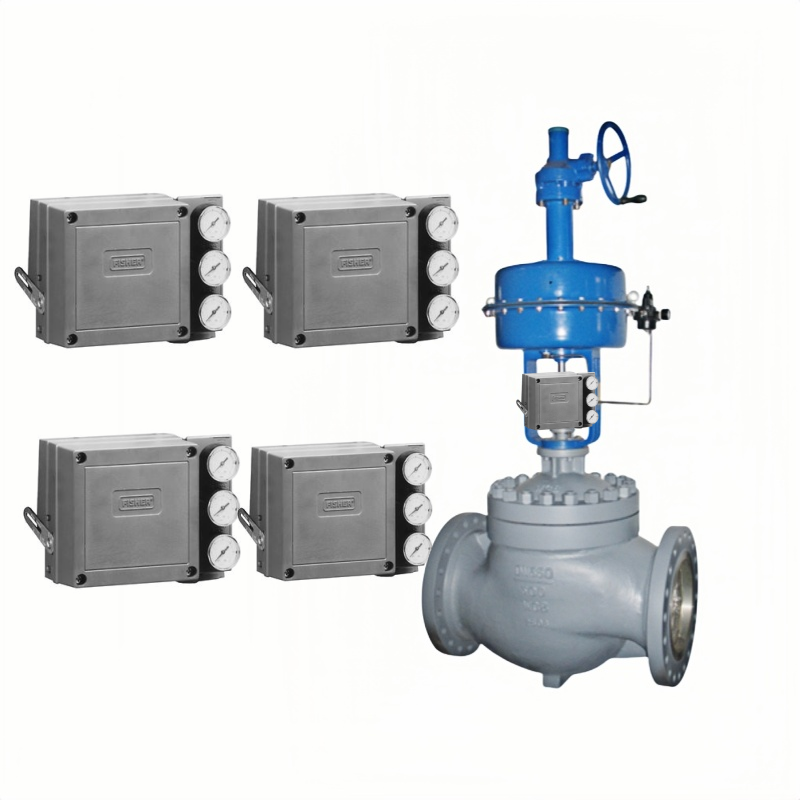

Der pneumatische Stellungsregler Fisher 3582 ist ein robustes, vor Ort umkehrbares Gerät, das für den Einsatz mit Membran-gesteuerten Regelventilen mit Schiebestößel entwickelt wurde. Er empfängt ein pneumatisches Eingangssignal (typischerweise 0,2 bis 1,0 bar oder 0,4 bis 2,0 bar) von einem Steuergerät und moduliert den Versorgungsdruck zum Stellantrieb, um die präzise Position des Ventilstößels proportional zum Eingangssignal aufrechtzuerhalten. Die Baureihe 3582 umfasst Modelle mit und ohne Bypass, Manometer oder Reifenventile. Die Variante 3582NS ist speziell für den Einsatz in Kernkraftwerken qualifiziert.

Hauptmerkmale

• Vor Ort umkehrbare Wirkungsweise (direkt oder umgekehrt) ohne zusätzliche Teile
• Lineare Nocke (Nocke A) als Standard; charakterisierte Nocken B und C für modifizierte Durchflusskennlinien verfügbar
• Geringer stationärer Luftverbrauch (0,38–0,54 Normkubikmeter/Stunde, abhängig vom Versorgungsdruck)
• Unabhängige Linearität ±1 % der Ausgangssignalspanne; Hysterese 0,5 % der Spanne
• Einfache Umkehrung der Nocke und Änderung der Bereichsfeder für unterschiedliche Eingangssignale
• Bypass-Betrieb bei ausgewählten Modellen für manuelle Steuerung

Technische Spezifikationen

Anwendungen

Ideal für die Prozesssteuerung in den Branchen Öl & Gas, Chemie, Energieerzeugung und Raffinerie, wo eine zuverlässige pneumatische Positionierung von Regelventilen mit Schiebestößel erforderlich ist. Das Modell 3582NS ist für den Einsatz in Kernkraftwerken qualifiziert.

Häufig gestellte Fragen

• F: Kann der 3582 für den Split-Range-Betrieb verwendet werden?

  A: Ja. Es sind keine zusätzlichen Teile erforderlich; kalibrieren Sie einfach mit den gewünschten Split-Range-Eingangssignalen nach der Strahlausrichtung.

• F: Wie ändere ich von direkter auf umgekehrte Wirkungsweise?

  A: Bewegen Sie die Flapper-Baugruppe in den gegenüberliegenden Quadranten des Strahls (DIREKT oder UMGEKEHRT) und kalibrieren Sie neu.

• F: Welche Nocke wird standardmäßig geliefert?

  A: Die lineare Nocke A ist ab Werk montiert.
