Chinesische CHUAN YI HKG10 Mehrschicht-Hochdruck-Differenzregelventil Fisher DVC6200 Positionierer

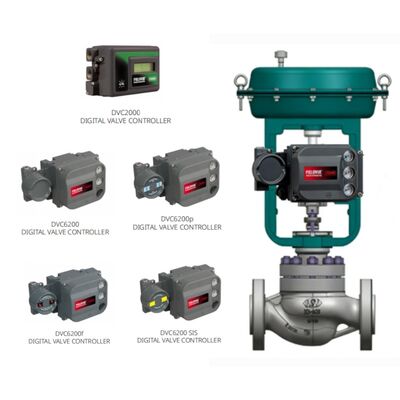

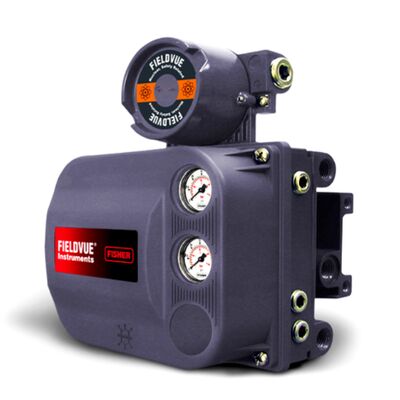

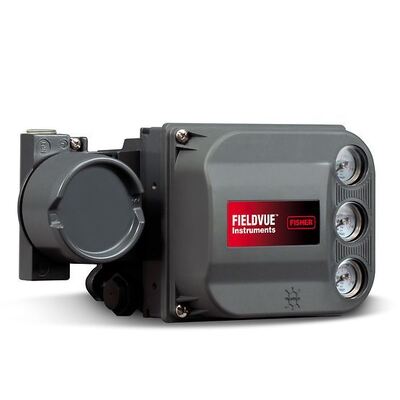

Das chinesische CHUAN YI HKG10 Mehrschicht-Ventil mit Fisher DVC6200 Digital-Stellungsregler ist eine leistungsstarke, integrierte Steuerungslösung, die für raue industrielle Prozessumgebungen entwickelt wurde und eine präzise Regelung von Druck, Durchfluss und Ventilposition erfordert. Das von CHUAN YI, einem vertrauenswürdigen Hersteller von Industrieventilen, entwickelte HKG10-Regelventil verfügt über eine fortschrittliche Mehrschicht-Hülsenstruktur und ein optimiertes Ventiltrim-Design, das eine effiziente Druckreduzierung, Geräuschdämpfung und Erosionsbeständigkeit unter Hochtemperatur- und Hochdruck-Differentialbedingungen ermöglicht. Ergänzend dazu wandelt der Fisher DVC6200 Stellungsregler – ein branchenführender digitaler Stellungsregler – ein Zwei-Draht-4-20-mA-Steuersignal in einen stabilen pneumatischen Ausgang um, um den Ventilaktuator anzutreiben und eine genaue, Echtzeit-Ventilpositionsregelung mit minimalem Drift zu gewährleisten. Dieses integrierte System kombiniert die robuste Ventilkonstruktion von CHUAN YI mit der Spitzentechnologie von Fisher und liefert Zuverlässigkeit, Präzision und Effizienz für kritische industrielle Anwendungen.

• Fortschrittliches Mehrschicht-Hülsen-Design: Die spezielle Mehrschicht-Hülsenstruktur mit komplexen Drosselkanälen bietet eine hohe Dämpfung, reduziert allmählich den Flüssigkeitsdruck und die Geschwindigkeit, um Kavitation, Erosion und Geräusche zu minimieren – und erreicht eine Geräuschreduzierung von bis zu 30 Dezibel, ideal für laute Industrieumgebungen.
• Anpassungsfähigkeit an hohen Differenzdruck: Speziell für den stabilen Betrieb unter großen Differenzdrücken entwickelt, behält das Ventil auch unter rauen Bedingungen mit häufigen Druckschwankungen eine konstante Leistung bei und verhindert Ventilblockaden oder -schäden.
• Geringe Leckage: Entspricht dem ANSI FCI 70-2-2013 Standard für Leckagekontrolle und gewährleistet eine dichte Abdichtung zur Reduzierung von Medienverlusten, zur Vermeidung von Umweltverschmutzung und zur Erhöhung der Prozesssicherheit.
• Langlebige und kompakte Konstruktion: Ausgestattet mit einem Mehrfeder-Membranaktuator oder einem Zylinderaktuator (einfach/doppeltwirkend) verfügt das Ventil über ein kompaktes Design, eine große Ausgangskraft und verschleißfeste interne Komponenten, was einen langfristigen Dauerbetrieb mit minimalem Wartungsaufwand unterstützt.
• Vielseitige Strukturoptionen: Erhältlich in Durchgangs- (HKG-10000) und Winkel- (HKG-10100) Ausführungen, kompatibel mit verschiedenen Installationslayouts und Prozessanforderungen.
• Anpassbare Materialauswahl: Die Materialien des Ventilkörpers und des Trims (Kohlenstoffstahl, Edelstahl, Stellite-Beschichtung) können je nach Prozessmedium (korrosiv, Hochtemperatur oder abrasiv) angepasst werden, um die Lebensdauer zu verlängern.

• Berührungslose Positionsrückmeldung ohne Gestänge: Nutzt ein hochpräzises berührungsloses Rückmeldesystem, das den physischen Kontakt zwischen dem Ventilschaft und dem Stellungsregler vermeidet, um Verschleiß zu vermeiden, den Wartungsaufwand zu reduzieren und die Lebensdauer zu maximieren.
• Überlegene Umweltanpassungsfähigkeit: Vollständig vergossene Elektronik widersteht Vibrationen, extremen Temperaturen und korrosiven Atmosphären; die wetterfeste Anschlussdose isoliert die Feldverdrahtung und gewährleistet einen stabilen Betrieb in rauen Industrieumgebungen.
• Hohe Präzision und schnelle Reaktion: Das zweistufige Stellungsdesign ermöglicht eine schnelle Reaktion auf große Sollwertänderungen und eine präzise Steuerung bei kleinen Anpassungen, wodurch eine Ventilpositionsgenauigkeit von ±0,1 % des Skalenendwerts gewährleistet wird.
• Einfache Inbetriebnahme und Wartung: Die HART-Kommunikation unterstützt die lokale oder ferngesteuerte Inbetriebnahme; das modulare Design ermöglicht den Austausch kritischer Komponenten, ohne die Feldverdrahtung oder pneumatischen Leitungen trennen zu müssen, was die Ausfallzeiten reduziert.
• Umfassende Diagnosefunktionen: Integrierte Selbstdiagnosefunktionen überwachen die Ventilfunktion, erkennen potenzielle Probleme (z. B. Aktuatorverschleiß, Luftlecks) in Echtzeit und liefern Zustandsberichte – dies ermöglicht eine vorausschauende Wartung und erhöht die Betriebszeit der Ausrüstung.
• Breite Kompatibilität: Kompatibel mit den meisten pneumatischen Aktuatoren (Membran, Zylinder) und unterstützt die Integration mit DCS (Distributed Control Systems) für die zentrale Prozesssteuerung.

Das chinesische CHUAN YI HKG10 Mehrschicht-Ventil mit Fisher DVC6200 Stellungsregler für Hochdruck-Differentialdruck ist in verschiedenen Industriezweigen weit verbreitet, die eine präzise Regelung von Hochdruck-Differentialmedien erfordern, darunter:

• Petrochemische Industrie: Einsatz in Raffinerie-, chemischen Synthese- und Erdgasverarbeitungsprozessen – wie Druckregelung in Destillationskolonnen, Reaktorzuleitungen und Pipeline-Transportsystemen, wo hohe Differenzdrücke und stabile Regelung entscheidend sind.
• Energieerzeugung: Einsatz in Wärmekraftwerken, Kernkraftwerken und Anlagen für erneuerbare Energien – für die Speisewasserregelung, Dampfdruckregelung und Rauchgasreinigungssysteme, um einen effizienten und sicheren Betrieb von Energieeinheiten zu gewährleisten.
• Öl- und Gasindustrie: Geeignet für die vorgelagerte Ölförderung, den mittelstufigen Pipeline-Transport und die nachgelagerte Verarbeitung – zur Regelung des Durchflusses von Rohöl, Erdgas und raffinierten Produkten unter Hochdruck- und Hochtemperaturbedingungen.
• Metallurgische Industrie: Einsatz in der Stahlherstellung, der Nichteisenmetallschmelze und in Wärmebehandlungsprozessen – zur Regelung von Kühlwasser-, Dampf- und Druckluftströmen, um stabile Produktionstemperaturen und -drücke aufrechtzuerhalten.
• Wasseraufbereitung und Umweltschutz: Einsatz in Hochdruck-Wasseraufbereitungssystemen, Kläranlagen und Entsalzungsanlagen – zur Regelung von Wasserfluss und -druck, um die Aufbereitungseffizienz und die Einhaltung von Umweltstandards zu gewährleisten.
• Pharmazeutische und Lebensmittelindustrie: Einsatz in Hochdruck-Sterilisations-, Fluidmisch- und Verarbeitungslinien – wo geringe Leckage, präzise Regelung und Reinigungsfähigkeit erforderlich sind, um die Hygienestandards der Branche zu erfüllen.

A1: Das Mehrschicht-Hülsen-Design ermöglicht eine allmähliche Druckreduzierung und Geschwindigkeitskontrolle durch komplexe Drosselkanäle, wodurch Kavitation, Erosion und Geräusche effektiv minimiert werden. Dieses Design verlängert die Lebensdauer des Ventils und gewährleistet einen stabilen Betrieb unter Hochdruck-Differentialbedingungen, was für raue Industrieumgebungen entscheidend ist.

A2: Ja. Der Fisher DVC6200 unterstützt die HART 7-Kommunikation, was die ferngesteuerte Inbetriebnahme, Parameteranpassung und Diagnose über einen HART-Kommunikator oder ein DCS-System ermöglicht. Dies macht eine Bedienung vor Ort überflüssig und reduziert Wartungszeit und Arbeitskosten.

A3: Der Ventilkörper ist in Kohlenstoffstahl (WCB), Edelstahl (CF8, CF8M) und legiertem Stahl erhältlich; der Ventiltrim kann aus Edelstahl oder Stellite-beschichtet sein. Die Auswahl hängt vom Prozessmedium (z. B. korrosive Medien erfordern Edelstahl; abrasive/kavitative Medien erfordern Stellite-Beschichtung) und der Betriebstemperatur/-druck ab.

A4: Unter normalen Betriebsbedingungen und regelmäßiger Wartung hat das CHUAN YI HKG10 Ventil eine Lebensdauer von 5-8 Jahren, während der Fisher DVC6200 Stellungsregler stabil 8-10 Jahre betrieben werden kann. Die tatsächliche Lebensdauer kann je nach Betriebsbedingungen, Wartungsfrequenz und Mediumseigenschaften variieren.

A5: Ja. Der Fisher DVC6200 Stellungsregler unterstützt die HART-Kommunikation, die mit den meisten industriellen DCS-Systemen (z. B. Siemens, Emerson, Honeywell) weitgehend kompatibel ist. Das System kann einfach in bestehende Steuerungsnetzwerke für zentrale Überwachung und Steuerung integriert werden.

Für weitere Informationen über das chinesische CHUAN YI HKG10 Mehrschicht-Ventil mit Fisher DVC6200 Stellungsregler für Hochdruck-Differentialdruck, einschließlich Preisgestaltung, Anpassungsoptionen und technischem Support, kontaktieren Sie uns bitte über die folgenden Kanäle:

Unser professionelles Team wird Ihre Anfragen innerhalb von 24 Stunden beantworten und maßgeschneiderte Lösungen für Ihre industriellen Anforderungen anbieten.

Wir bieten eine vollständige Palette von ergänzenden Produkten zur Unterstützung Ihrer industriellen Steuerungssysteme an, darunter:

• CHUAN YI HKG20 Mehrschicht-Ventil für Niederdruck-Differentialdruck: Geeignet für Prozessumgebungen mit niedrigem Differentialdruck, mit dem gleichen zuverlässigen Mehrschicht-Hülsen-Design.

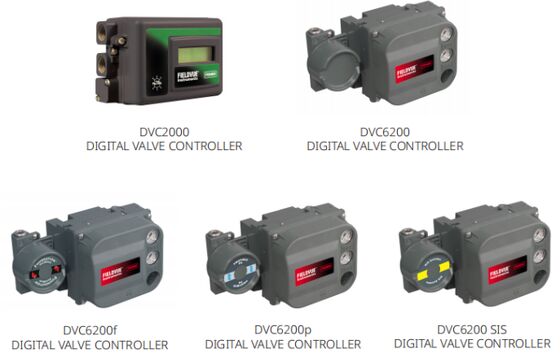

• Fisher DVC6000 Serie Stellungsregler: Einschließlich DVC6100 (einfachwirkend) und DVC6300 (intelligenter Stellungsregler mit FOUNDATION Fieldbus), kompatibel mit verschiedenen Ventiltypen.
• Pneumatische Aktuatoren: Einfach-/doppeltwirkende Kolbenaktuatoren und Membranaktuatoren, erhältlich in verschiedenen Größen, passend zu unterschiedlichen Ventilspezifikationen.
• Luftfilterregler: Hochpräzise Filterregler zur Gewährleistung einer sauberen, stabilen Luftversorgung für den Stellungsregler und den Aktuator, wodurch die Lebensdauer der Geräte verlängert wird.
• Ventilpositionsanzeigen und Endschalter: Für Echtzeit-Ventilpositionsrückmeldung und Verriegelungssteuerung, zur Erhöhung der Prozesssicherheit.
