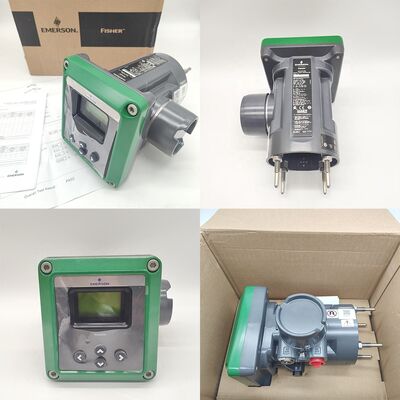

Nace Standard Fisher DLC3010 DLC3100 DLC3020F Verdränger-Flüssigkeitsstandsender zur Dichtemessung mit Drehmomentrohr

Der digitale Füllstandsregler FIELDVUE DLC3020f ist ein Feldbus-Kommunikationsinstrument zur Messung des Flüssigkeitsstands oder des Grenzflächenstands zwischen zwei Flüssigkeiten mittels Verdrängersensortechnologie. Zusätzlich zur normalen Funktion der Anzeige des Prozessstands (PV) bietet der DLC3020f über das FOUNDATION-Feldbusprotokoll einfachen Zugriff auf für den Prozessbetrieb kritische Informationen und lässt sich problemlos in neue oder bestehende Steuerungssysteme integrieren. Mit AMS Suite: Intelligent Device Manager oder dem 475 Field Communicator können der digitale Füllstandsregler konfiguriert, kalibriert oder getestet werden. Der DLC3020f ist auch so konzipiert, dass er pneumatische, analoge oder HART-Transmitter/Regler direkt ersetzt. Er kann über Montageadapter an einer Vielzahl von käfiglosen und käfiggebundenen 249-Füllstandssensoren sowie an anderen Verdrängertyp-Füllstandssensoren montiert werden.

• Benutzerfreundlichkeit:Der DLC3020f, ein Feldbus-Füllstands- oder Grenzflächen-Transmitter, verfügt über die neueste Benutzeroberflächentechnologie. Neben der Anzeige des PV kann der DLC3020f als PID-Regler oder Füllstandsschalter fungieren.
• Geführte Einrichtung und Kalibrierung:Führt Sie in einem einfach zu bedienenden Format durch die Instrumenteneinrichtung, die Auswahl der Prozessflüssigkeit und die Kalibrierung.
• Dynamische Temperaturkompensation:Die Integration der Prozessflüssigkeitstemperatur, falls erforderlich, ermöglicht die Dichtekompensation zur Aufrechterhaltung der PV-Genauigkeit.
• Einfache Konfiguration der Prozessflüssigkeit:Die Möglichkeit, Prozessflüssigkeiten einfach auszuwählen/zu definieren, ermöglicht Flüssigkeitswechsel ohne Neukalibrierung.
• In Instrument gespeicherte Kalibrierungs-/Einrichtungs-Protokolle:Protokolle, einschließlich Kalibrierung, Instrumenteneinrichtung und Prozessflüssigkeitsdaten, können für zukünftige Referenz oder Wiederverwendung in Batch- oder kontinuierlichen Anwendungen gespeichert werden. Das Instrument speichert bis zu 30 Protokolle.
• Leistung/Zuverlässigkeit:Hochmoderne Emerson-Elektronik sorgt für erhöhte Leistung und Zuverlässigkeit.


  Die Emerson FIELDVUE DLC3000 Serie ist eine Familie von fortschrittlichen, mikroprozessorbasierten digitalen Füllstandsreglern, die für die präzise Messung von Flüssigkeitsständen, Grenzflächenständen zwischen zwei Flüssigkeiten oder Flüssigkeitsdichten entwickelt wurden. Die DLC3000-Serie wurde entwickelt, um herkömmliche pneumatische und elektronische Transmitter zu ersetzen und bietet eine zuverlässige und intelligente Lösung für eine Vielzahl von Prozessanwendungen .

  Funktionsprinzip
  Die DLC3000-Serie wird typischerweise an einem käfiggebundenen oder käfiglosen Fisher 249-Verdrängersensor montiert. Sie erfasst Prozessvariablen über eine Drehmomentrohrwelle: Änderungen des Flüssigkeitsstands, der Grenzfläche oder der Dichte verändern den Auftrieb eines eingetauchten Verdrängers, was zu einer Drehung des Drehmomentrohrs führt . Der Regler verwendet einen Hall-Effekt-Sensor, um diese präzise Drehbewegung in ein elektronisches Signal umzuwandeln, das dann verarbeitet wird, um einen Standard-4-20-mA-Ausgang zu liefern .

  Hauptmerkmale und Vorteile

  • HART-Kommunikation: Die Regler verwenden das HART-Kommunikationsprotokoll, das einen einfachen Zugriff auf kritische Prozess-, Instrumenten- und Diagnoseinformationen über einen Field Communicator (wie das Modell 375) oder die Integration mit Systemen wie AMS Suite: Intelligent Device Manager und dem DeltaV-System ermöglicht .

  • Vereinfachte Einrichtung: Ein elektronischer "Setup-Assistent" optimiert die Konfiguration und Kalibrierung und macht die Inbetriebnahme einfach und schnell. Benutzer können Füllstands- und Temperaturalarme, spezifische Gravitationstabellen und Kalibrierungs-Trims einfach konfigurieren .

  • Hohe Leistung und Empfindlichkeit: Eine genaue, hochverstärkte Analog-Digital-Umwandlung ermöglicht es dem Instrument, auf sehr kleine Prozessänderungen zu reagieren, was es für anspruchsvolle Füllstands-, Grenzflächen- oder Dichteanwendungen geeignet macht .

  • Prozesstemperaturkompensation: Der DLC3000 kann einen Eingang von einem 2- oder 3-Draht-100-Ohm-Platin-RTD empfangen. Dies ermöglicht es dem Regler, spezifische Gravitationsänderungen aufgrund von Prozess-Temperaturschwankungen automatisch zu kompensieren und so die Messgenauigkeit zu gewährleisten .

  • Vielseitiger Ausgang: Er liefert einen 4-20-mA-DC-Analogausgang (mit direkter oder umgekehrter Wirkung) und unterstützt Hoch-/Niedrigalarm-Sättigungspegel gemäß den NAMUR NE 43 Empfehlungen . Der Regler verfügt außerdem über ein LCD-Display, das den Analogausgang, Prozessvariablen (Füllstand, Grenzfläche, Dichte), Prozesstemperatur und den Drehmomentrohr-Drehwinkel anzeigen kann .

  Verfügbare Konfigurationen

  • Typ DLC3010: Ein digitaler Füllstandsregler, der für die Montage an käfiggebundenen und käfiglosen Fisher 249-Sensoren für Transmitterfunktionen entwickelt wurde

Der AMS Trex Gerätekommunikator erweitert die lange Reihe von Emerson-Handgeräten und fügt neue Funktionen hinzu, die ihn an die Erwartungen der Verbraucher an mobile Gerätefunktionalität anpassen. Techniker, die mit einem Trex-Kommunikator ausgestattet sind, verschwenden keine Zeit damit, Geräte zur Analyse oder Neukonfiguration ins Geschäft zurückzubringen. AMS Trex wird mit einer vollständigen, vorinstallierten DD-Bibliothek für über 2.000 HART- und FOUNDATION-Feldbus-Geräte geliefert, sodass Benutzer Geräteprobleme einfach im Feld diagnostizieren können. Einfache Probleme können vor Ort behoben werden, wodurch unnötige und potenziell zerstörerische, invasive physische Untersuchungen des Problems vermieden werden. Techniker benötigen leistungsstarke und tragbare Diagnosewerkzeuge, um Geräteprobleme zu identifizieren und zu beheben, um Prozessstörungen zu minimieren. Mit einem Trex-Kommunikator in der Hand können Sie Geräteprobleme im Feld ordnungsgemäß diagnostizieren. Mit dem richtigen Handgerät werden Wartungsteams erhebliche Einsparungen bei Arbeitsstunden und Seelenfrieden erzielen, da sie wissen, dass Probleme beim ersten Mal schnell und richtig behoben werden. Sobald Änderungen im Feld vorgenommen wurden, synchronisiert AMS Trex die Informationen automatisch mit der AMS Device Manager-Datenbank über Wi-Fi oder USB-Verbindung.
