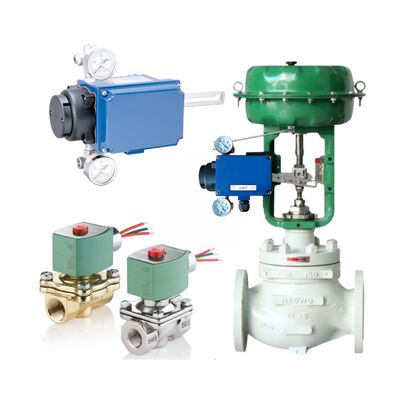

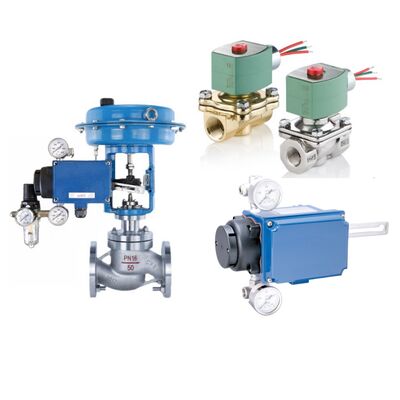

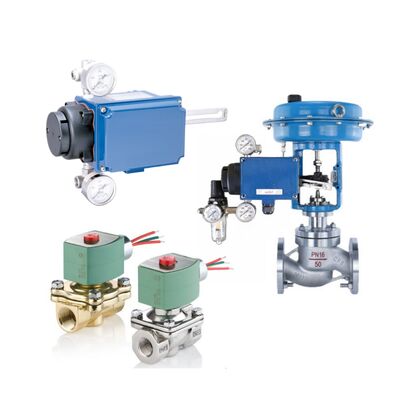

ASCO-Solenoid-Spulenventile und Azbil 100 Serie Modell AVP100 102 Smart Valve Positioner Ventilregler

Azbil's Smart Valve Positioner 100 Series (AVP100/102) ist ein Mikrocontroller-basiertes Gerät, das 4-20 mA Gleichstrom-Eingangssignale in pneumatischen Ausgang umwandelt, um die Ventilposition zu steuern.Der AVP100 ist nur analog, während der AVP102 das HART6-Protokoll für die bidirektionale Kommunikation integriert.mit einer Leistung von mehr als 100 W undDer Positionierer verfügt über einen VTD-Sensor für Feedback, ein EPM für die elektropneumatische Umwandlung und ein Pilot-Relee für die Luftverstärkung.Gewährleistung einer präzisen Steuerung mit Diagnostik für die Zuverlässigkeit in industriellen Umgebungen.

• Automatische Einstellung und Kalibrierung: Mit einem Schalter aktiviertes Programm erkennt den Aktortyp und regelt Null/Span; manuell Null/Span über den Schraubenzieher.
• HART-Integration (AVP102): Unterstützt HART-Kommunikator oder CFS100-Software für die Konfiguration, Dummy-Signale und Diagnostik wie Abweichungs- und Temperaturalarm.
• Steuerungskonfiguration: PARAM-Einstellungen für die Aktorgröße, Hysterese (LICHT/MEDIUM/HEAVEY), PID-Parameter für eine optimierte Reaktion.
• Ausfallsicherheit und Sicherheit: Ausfallsicherheit bei kritischem Ausfall, Überspannungsabsorber, Blitzschutz (12 kV/1000 A), Schutzerdung < 100 Ω.
• Instandhaltungsmerkmale: A/M-Schalter für den manuellen Luftbypass (einmalig), EPM-Balance-Anpassung, Selbstdiagnose für RAM/ROM/NVM-Fehler.
• Blockdiagramm: Eingabeumwandlung, PID-Berechnung, EPM-Treiber, Pilot-Relee, VTD-Feedback; Luftzufuhr 140-700 kPa für einen ausgewogenen Betrieb.
• Umkehrrelais für Doppelwirkung: Integriert für entgegengesetzte Druckleistung, mit OUT1 bis SVP und OUT2-Balance.

Optimiert für die präzise Ventilpositionierung in Prozessindustrien, die eine robuste Leistung erfordern, wie Petrochemie-Raffinerien und Kraftwerke.- Ich weiß., und andere für die lineare oder rotierende Bewegung geeignet für gefährliche Orte mit flammsicheren Genehmigungen, die Steuerungsschleifen in Systemen mit hoher magnetischer Interferenz oder Vibration unterstützen.

• Was ist zu tun, wenn VTD Fehler?Überprüfen Sie den Rückkopplungshebel unter einem Winkel von ±20°, den VTD-Anschluss, die Eingangsleitung; kontaktieren Sie Azbil, wenn dies weiterhin der Fall ist.
• HI/LO EPM OUT Fehler?Überprüfung der Luftzufuhr, Eingang > 4 mA, A/M in Auto, Sauberkeit der Düse/Höhle, Anpassung der EPM-Balance, Prüfung mit unterschiedlichem Eingang.
• Überzeitfehler?Überprüfen Sie die Temperatur und bewegen Sie sich in einen kühleren Bereich.
• Ein Fehler?Sicherstellen, dass das Eingangssignal mindestens 3,85 mA beträgt.
• ACT ERR Fehler?Erhöhen Sie die Luftzufuhr, überprüfen Sie 1-10 psig, unterschreiben Sie mit ValVue, führen Sie das Wertsignal aus.

Telefon/WeChat/WhatsApp:

+8613916209596

E-Mail:Ich bin nicht derjenige, der das Problem hat.

• Booster-Relee: Für einen verbesserten Luftstrom in großen Aktoren.
• CFS100 Feldkommunikationssoftware: Für detaillierte Konfiguration und Diagnose.
• HART-Kommunikatormodell 375: Für AVP102-Betrieb.
• Ausdehnungshebel: Für Rückkopplungswinkel von mehr als 20°.
• Leitungsadapter: Für elektrische Anschlüsse in gefährlichen Bereichen.
