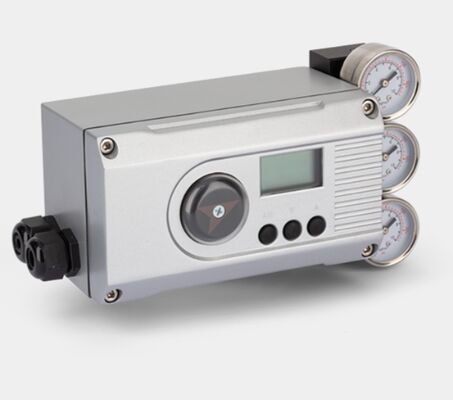

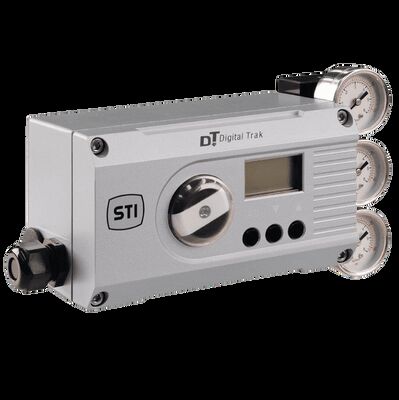

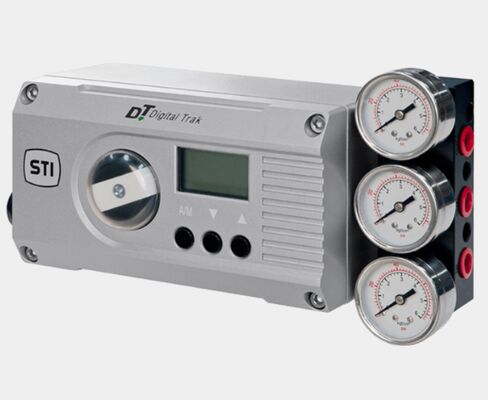

IMI STI DigitalTrak DT DT2 Elektropneumatischer Positionierer für Kraftwerke für die petrochemische Metallproduktion

Der IMI STI DigitalTrak DT DT2 Elektropneumatische Positionierer ist ein leistungsfähiges intelligentes Schleifengerät, das als Kernsteuerungskomponente von Pneumatikventilsätzen dient.Basierend auf fortschrittlicher Mikroprozessortechnologie, nimmt es ein elektrisches Steuersignal von 4÷20 mA vom Automatisierungssystem an und erfasst das tatsächliche Ventilstandssignal über eingebaute Positionssensoren.Die interne Software des Geräts vergleicht die beiden Signale in Echtzeit, um die Luftzufuhr und den Abzug des Aktoren genau zu regulieren, die das Ventil schnell und genau in die eingestellte Position bringt. Es ersetzt herkömmliche Ventilpositionierer perfekt und unterstützt den direkten Zugang zum HART-Kommunikationsnetzwerk,die den Informationsaustausch zwischen Positionierer und Steuerungssystem ermöglichenMit einem kompakten und schweren Aufbau zeichnet sich die DT DT2 durch hohe Zuverlässigkeit und starke Anpassungsfähigkeit an industrielle Umgebungen aus und wird in verschiedenen industriellen Automatisierungskontrollsystemen weit verbreitet.

• Hochpräzise Positionskontrolle: Überwindet effektiv die Reibung der Aktoren und eine unausgewogene Kraft, mit ausgezeichneter Linearität und geringer Hysterese für eine genaue Ventilposition.
• Intelligente, sich selbst anpassende Funktionen: Ausgestattet mit automatischer Abstimmung für die Kalibrierung und Autodiagnosesystem, automatische Null-/Span-Suche und Steuerungsparameteroptimierung realisiert.
• HART-Kommunikationskompatibilität: Direkt auf das HART-Netzwerk zugreift, um Fernüberwachung, Parameterkonfiguration und Datenübertragung zu realisieren.
• Integrierte Schlüsselmodule: eingebaute Ausfallsicherung für den Signalverlustschutz und integrierter Positionssender für Echtzeit-Rückkopplung der Ventilposition (4~20 mA Gleichstromsignal).
• Benutzerfreundlicher Betrieb: Mit speziellem Kalibrierbildschirm unterstützt die lokale/ferne Einstellung von Parametern und die direkte manuelle Bedienung ohne Öffnen der Abdeckung.
• Robuste industrielle Konstruktion: Kompaktes Bauwerk mit modularer Bauweise, geringen mechanischen Teilen, starker Schwingungsbeständigkeit und integriertem Blitzschutzmodul zur Verringerung von Überspannungsschäden.
• Niedrige Betriebskosten: Schleifenbetrieben durch ein Standard-Zwei-Draht-System von 4-20 mA, mit geringem Luftverbrauch und stabiler Leistung für geringe Wartungsbedürfnisse.
• Flexible Einrichtung: Unterstützt Fernmontagezubehör und ist kompatibel mit ein-/doppelwirkenden Aktoren für unterschiedliche Installationsanforderungen.

Als professioneller Pneumatikventilsteuerkern wird der IMI STI DigitalTrak DT DT2 in industriellen Automatisierungssystemen, die eine präzise Steuerung von Durchfluss, Druck, Temperatur und Niveau erfordern, weit verbreitet.die hauptsächlich folgende Wirtschaftszweige umfassen::

• Erdöl und Erdgas (Raffinerien, Öl- und Gasgewinnung und -transport, petrochemische Verarbeitung)
• Chemische Industrie (Basischemie, Feinchemie, Verarbeitung chemischer Stoffe)
• Stromerzeugung (Wärmekraftwerke, Wasserkraftwerke, Gaskraftwerke, Steuerung der Hilfssysteme)
• Metallurgie und Bergbau (Stahlschmelze, Verarbeitung von Nichteisenmetallen, Mineralverarbeitung)
• Zellstoff- und Papierindustrie (Papierherstellungsprozesskontrolle, Zellstoffzubereitung und -verarbeitung)
• Leichte Industrie (Lebensmittelindustrie, pharmazeutische Industrie, Textilindustrie und Druckerei)
• Wasserbehandlung und Umweltschutz (Abwasserbehandlung, Wasserversorgung, Abgasbehandlung)
• Allgemeine industrielle Prozesssteuerung (DCS/PLC-basierte automatische Steuerungssysteme, Fernüberwachungsanlagen)

A1: Zunächst prüfen Sie, ob der Zufuhrluftdruck über 1,4 bar liegt, und stellen Sie ihn, wenn er nicht ausreicht, auf den Standardbereich ein. Ist der Druck normal, prüfen Sie den Aktor auf Verstopfungsprobleme.Überprüfen Sie die Luftschleife auf Leckagen und starten Sie den Positioner neu, wenn der Initialisierungsprozess vorzeitig beendet wurde.

A2: "Down" bedeutet, dass der Nullpunkt des Positionssensors zu niedrig ist, und "up" bedeutet, dass der Spannpunkt zu hoch ist. Beide sind durch eine falsche Installation von Rückkopplungskomponenten verursacht.Bitte überprüfen Sie die Installation nach dem Handbuch und präzise Abstimmung der Position der Installation Halterung, dann bei Bedarf neu initialisieren.

A3:Eingabe: Im Normalmodus drücken Sie 3 Sekunden lang gleichzeitig die Tasten A/M und △ (die obere Zeile zeigt die Parameterwerte an, die untere Zeile die Parameternamen).Ausfahrt: Drücken Sie im Diagnosemodus 3 Sekunden lang alleine die A/M-Taste, um in den normalen Modus zurückzukehren.

A4: Zu den Hauptgründen gehören die umgekehrte Polarität externer elektrischer Verbindungen, Ausfall des Positionsrückkopplungsmoduls oder Null/Span-Drift. Bitte überprüfen und korrigieren Sie zuerst die Verkabelung,dann die Null/Span des Moduls; ersetzen Sie das Feedback-Modul, wenn das Problem anhält.

A5: 1) Halten Sie die Luftzufuhr trocken und sauber und entleeren Sie regelmäßig Wasser und Verunreinigungen aus dem Luftregulierungsgerät; 2) Überprüfen Sie die Rückkopplungsverbindung auf Lockerheit und ziehen Sie sie rechtzeitig an;3) Halten Sie das Druckmessgerät frei, um den Luftdruckstatus in Echtzeit zu überwachen; 4) Wenn nach der Wartung ein Null-/Span-Fehler auftritt, ist der Positionierer neu zu initialisieren.

A6: Zuerst prüfen, ob das Eingangssignal normal ist (≥ 3,6 mA), dann überprüfen Sie die Schrauben der elektrischen Anschlussschrauben und ziehen Sie die losen an; funktioniert das Display immer noch nicht,Das Hauptbrett ist möglicherweise defekt und muss ersetzt werden..

Für Produktberatung, technischen Support, Angebot und Bestellung kontaktieren Sie uns bitte über folgende Kanäle:

Wechat/What's App/Telefonnummer: +86 13472860702

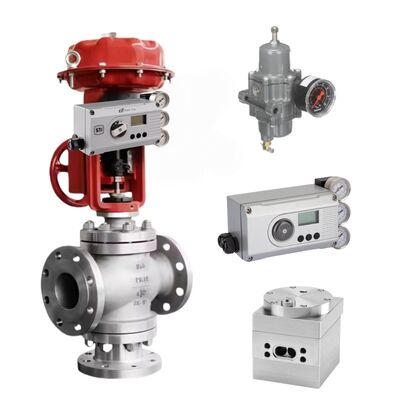

1. IMI STI Pneumatische Aktoren (ein-/doppelwirkende, zur Übereinstimmung mit dem DT-DT2-Positionierer)
