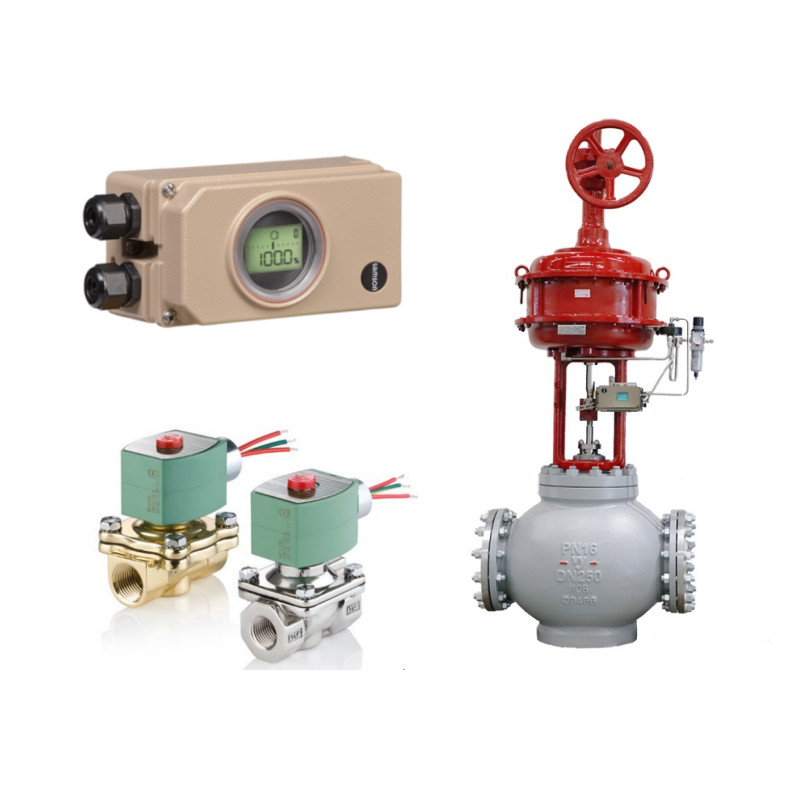

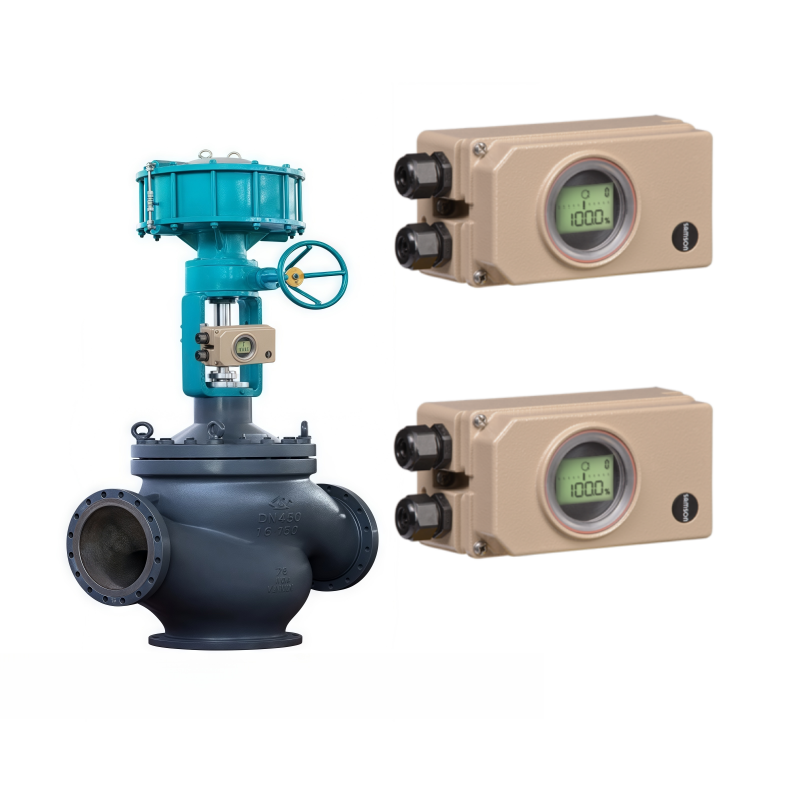

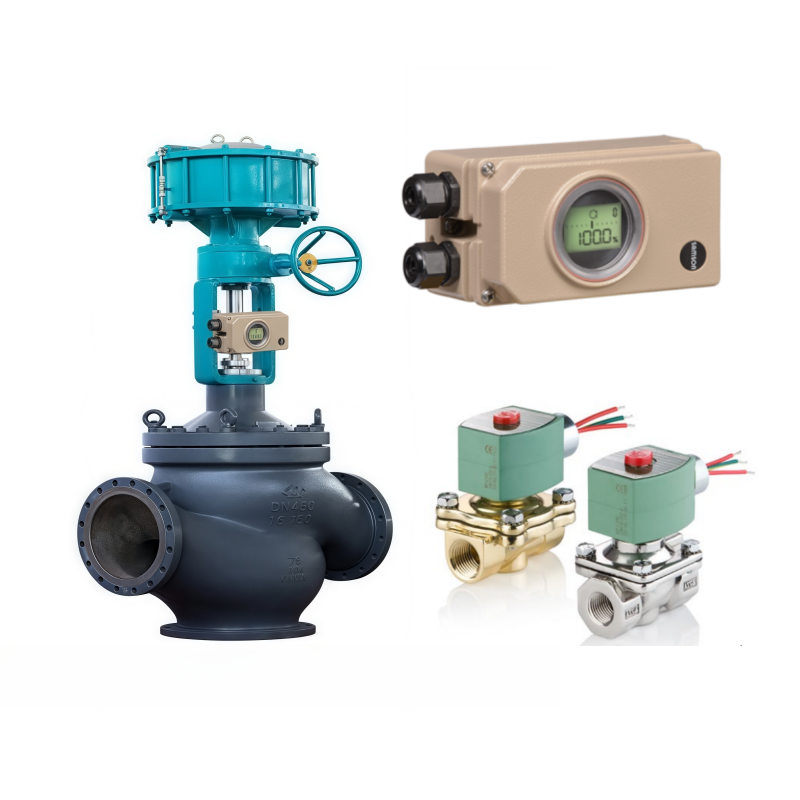

ASCO-Solenoidventile und Samson 3730-3 Elektropneumatischer HART-Ventilpositionierer

Der von SAMSON entwickelte elektropneumatische Positionierer Typ 3730-3 integriert einen Reisesensor, einen I/P-Wandler, einen Luftverstärker und einen Mikrocontroller für eine hochpräzise Ventilsteuerung.Es vergleicht Ventilfahrt/Winkel mit einem 4-20 mA Signal, der den Aktoren einen pneumatischen Druck ausgibt, unterstützt HART für Kommunikation und Diagnose,mit Firmware-Updates, die die Funktionalität verbessern, wie automatische Optionserkennung und verlängerte Konfigurationszeiten.

• Kontrolle: PD-Steuerung mit A/D-Umwandlung zur Abweichungskorrektur in Echtzeit.
• Pneumatische Optimierung: Volumenbeschränkung Q für die Anpassung der Aktorgröße; Zwischenflussregler für einen stabilen Antrieb.
• Integration der Diagnostik: EXPERT+ für die vorausschauende Wartung über TROVIS-VIEW oder DTM.
• Sicherheitsmerkmale: Ausfallsichere Lüftung über optionales Elektromagnet; Signaldruckbegrenzung.
• Kommunikation: Serielle SSP-Schnittstelle und HART (Rev 5/6) für das Parameter-Tuning.
• Anpassbarkeit: Benutzerdefinierte Eigenschaften (z. B. Schmetterlings-/Rotationsventile).
• Gefährliches Gebiet bereit: IP-65, mehrfacher Explosionsschutz.

Optimiert für die industrielle Steuerung in Umgebungen mit variablen Transitzeiten oder rauen Bedingungen, einschließlich Drosselung in Pipelines und Verwendung mit externen Sensoren für Remote-Setups.Anwendbar für Linearantriebsgeräte nach IEC 60534-6 oder Drehgeräte nach VDI/VDE 3845, häufig in der Petrochemie oder in der Stromerzeugung zur Durchflussregelung.

1. Was verursacht "Kein Notstand" (Code 76)?Anzeigt, dass bei Fehlern kein Fallback vorhanden ist; überprüfen Sie Firmware und Einstellungen.
2. Wie wird die Nullkalibrierung durchgeführt?Zugriff über Code 6 nach der Initialisierung; verfolgt Kalibrierungen seit dem letzten Initialieren.
3. Können die Transitzeiten eingeschränkt werden?Ja, über die Codes 21/22 bis zu 240 Sekunden, um eine schnelle Einschaltung der Aktoren zu verhindern.
4. Was ist, wenn die Initialisierung fehlschlägt?Zurücksetzen auf den Standardwert (Code 36) oder Überprüfung der Hebel-/Stiftposition.
5. Wie integriert man PLC?Binäre Eingänge nach EN 61131-2, P_max=400 mW.

Telefon/WeChat/WhatsApp: +8613916209596

E-Mail:Ich bin nicht derjenige, der das Problem hat.

• Typ 3730-31000000400000009.03: Spezifische Variante mit HART.
• TROVIS 3730-3: Erweiterter intelligenter Positionierer.
• Typ 3730-4: mit PROFIBUS-PA.
• Typ 3731-3: für explosionsfähige Atmosphären.
• Zubehör: Rückwärtsverstärker Typ 3710.
