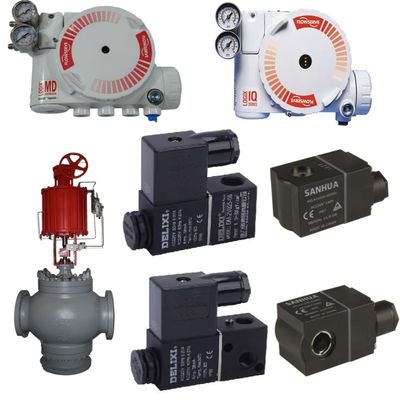

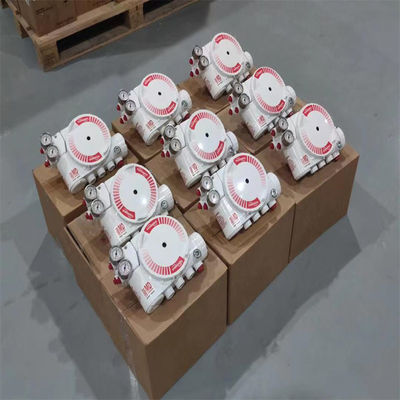

Neues Pneumatisches Steuerventil und ASCO Solenoidventil und FLOWSERVE 3200MD 520MD 3800MD Ventilpositionierer

Produktübersicht

Der Flowserve Logix 3200MD ist ein zweisprungiger, 4-20 mA Eingangs-digitaler Ventilpositionierer, der fortschrittliche Piezotechnologie für eine präzise, reaktionsschnelle Ventilpositionierung verwendet.Es unterstützt sowohl ein- als auch doppelwirkende Aktoren in linearen oder rotierenden KonfigurationenDie lokalen Schnittstellenoptionen erleichtern die Einrichtung, während das HART-Protokoll Fernkommunikation und Diagnose ermöglicht.

Eigenschaften

• Die modernste Steuerung der Piezoventile für schnelle Reaktion und hohe Zuverlässigkeit.
• Lokale Status-LEDs für schnelles visuelles Feedback.
• Lokale DIP-Schalter und Kalibrierknöpfe für Anpassungen vor Ort.
• Automatisches Abstimmen mit dynamischer Gewinnwahl für eine optimierte Leistung.
• Nutzt das HART 5-Protokoll für Konfiguration und Überwachung.
• Einfache Kalibrierung über lokale Schnittstelle oder HART-Handheld.
• Unterstützt analoge oder digitale Befehlquellen (0% geschlossen, 100% geöffnet).

Technische Spezifikation

Stromversorgung: Zwei Leitungen, 4-20 mA; 10,0 bis 30,0 VDC. Konformitätsspannung: 10,0 VDC @ 20 mA. Effektiver Widerstand: 495 Ω @ 20 mA (zusatz 20 Ω mit HART aktiv). Mindestbetriebsstrom: 3.6 mA (ohne AO-Board); 3,85 mA (mit AO-Board). Maximalspannung: 30,0 VDC. Kommunikation: HART-Protokoll. Deadband: <0,1% voller Maßstab. Wiederholbarkeit: <0,05% voller Maßstab. Linearität: <0,5% (rotativ), <0,0%.8% (schiebender Stamm) in voller Skala. Luftverbrauch: <0,3 SCFM (0,5 Nm3/h) @ 60 psi (4 barg). Luftkapazität: 12 SCFM @ 60 psi (4 barg) (0,27 Cv). Betriebstemperatur: Standard -4° bis 176° F (-20° bis 80° C);Niedrige Option -40° bis 176° F (-40° bis 80° C). Gehäuse Material: gegossenes, pulverfarbtes Aluminium oder Edelstahl. Gewicht: 8,3 lb (3,9 kg) Aluminium; 20,5 lb (9,3 kg) Edelstahl. Gefährliche Bereiche:Explosionssicherheit Klasse I Division 1 Gruppen B-D, Ex d IIB+H2; intrinsisch sicher Klasse I Div 1 Gruppen A-G, Ex ia IIC; nicht entzündend Klasse I Div 2 A-D.

Anwendungen

üblicherweise zur präzisen Steuerung von Steuerventilen in Öl und Gas, chemischer Verarbeitung, Stromerzeugung und Raffination verwendetund Gefahrenabkommen erforderlich sind..

Häufig gestellte Fragen

F: Wie wird es angetrieben? A: Vollständig durch das 4-20 mA-Signal angetrieben, keine externe Stromversorgung erforderlich.

F: Was macht die Kalibrierung so einfach? A: Lokale DIP-Schalter, Tasten und automatische Abstimmung vereinfachen die Einrichtung vor Ort.

F: Funktioniert es mit Dreh- und Linearventilen? A: Ja, sowohl mit Ein- als auch mit Doppelwirkungsantrieben in Dreh- oder Linearmontage.

F: Ist es für gefährliche Bereiche geeignet? A: Ja, mit Explosionssicherheit, Sicherheit und Brandschutz.

F: Wie ist der Luftverbrauch? A: Niedrig bei unter 0,3 SCFM bei 60 psi für einen effizienten Betrieb.
