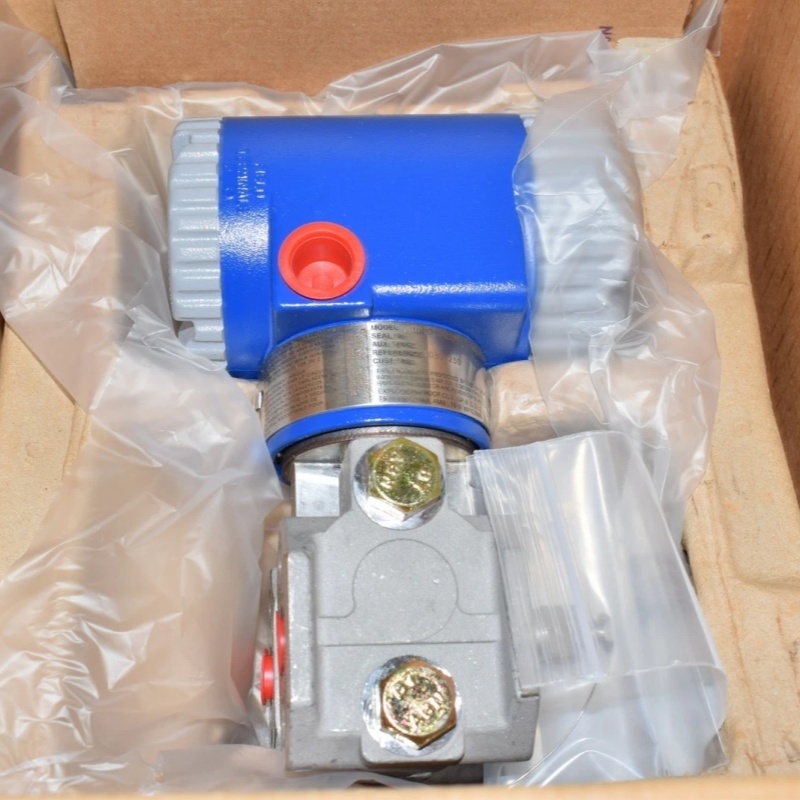

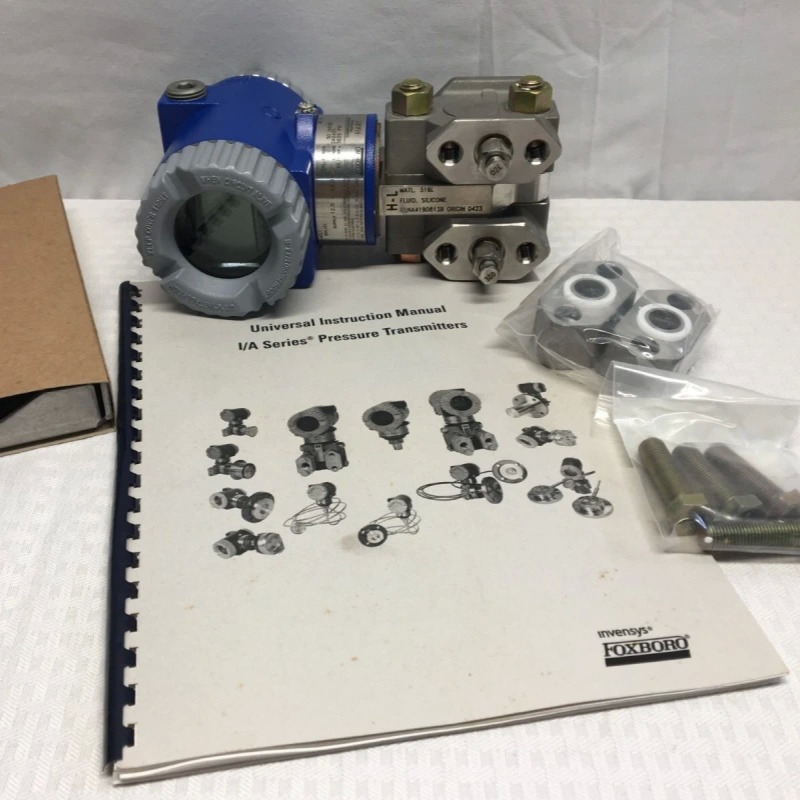

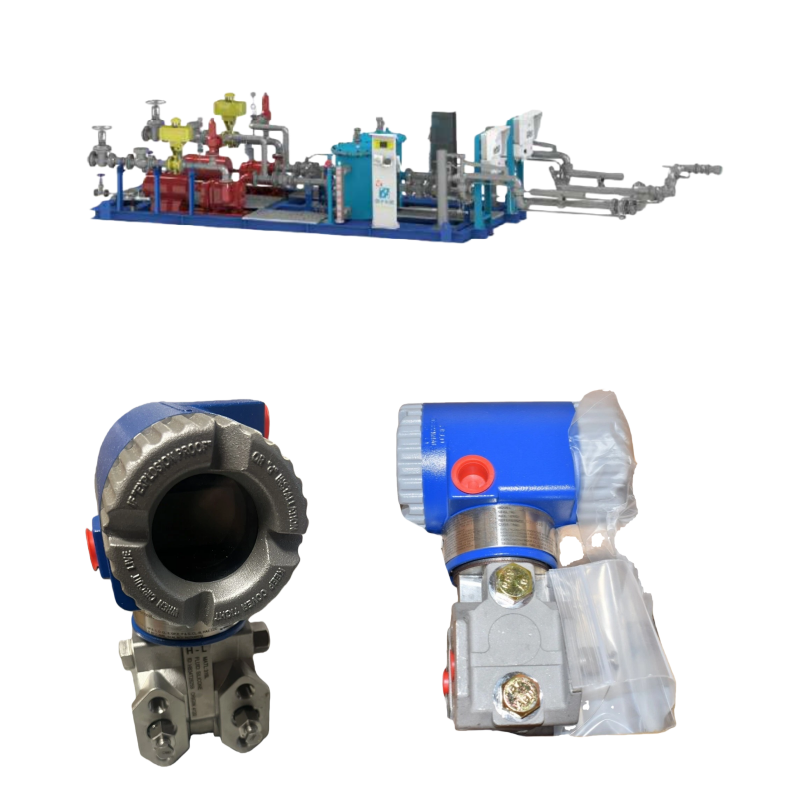

Schneider Foxboro IDP10 Differenzdrucktransmitter Smart DP Sensor

Der elektronische d/p Cell-Sender der Foxboro IDP10 I/A-Serie ist für präzise und zuverlässige Differenzdruckmessungen in Prozesssteuerungs- und Durchflussmessanwendungen konzipiert.Es wandelt den Unterschied zwischen zwei Drücken (auf entgegengesetzten Seiten eines Mikrosensors mit Silizium Dehnungsmessgerät) in ein Ausgangssignal von 420 mA um, optional mit einem überlagerten HART-Digitalsignal für die Fernkonfiguration und Überwachung.

IDP10 ist in verschiedenen Strukturversionen erhältlich (traditionell oder low-profile) und kann in Konfigurationen geliefert werden, die für einfache analoge Ausgabe oder intelligente digitale Ausgabe geeignet sind,für eine breite Palette von industriellen Messarbeiten geeignet, von der Durchflussmessung bis zur Messung des Flüssigkeitsniveaus oder der Dichte.

Der Sender wird in Industriezweigen wie Chemie, Öl und Gas, Wasser und Abwasser, Stromerzeugung,und jede Anlage, die eine genaue Differenzdruck- oder Durchflussmessung unter stabilen oder anspruchsvollen Prozessbedingungen erfordert.

• Mikrosensor mit Silizium Dehnungsmessgerät, in Tausenden von Installationen erprobt, liefern stabile langfristige Leistung.
• Auswahlbarer Ausgang: Standard-Analog- oder intelligente HART/FoxCom/FOUNDATION Fieldbus-Digitalkommunikation für Fernkonfiguration und -diagnostik.
• Option für traditionelle oder niedrig ausgestattete (kompakte) Gehäuse, die unterschiedlichen Installationsanforderungen entsprechen.
• Dauerhafte Gehäuse, einschließlich epoxybeschichtetem Aluminium oder 316-Edelstahl, die beide den NEMA 4X / IEC IP66-Schutznormen für raue Umgebungen entsprechen.
• Eine breite Palette von Sensormaterialien steht zur Verfügung: 316L Edelstahl, Co-Ni-Cr-Legierung, Hastelloy (Nickellegierung), Monel oder Tantalum, um verschiedenen Prozessmedien gerecht zu werden.
• Flexible Montagemöglichkeiten, einschließlich direkter Verbindung, Anbringung in die Anlage oder mit Ferndichtungen; optionale Montagehalterungen für Rohr-, Oberflächen- oder Anlageanlagen.
• Konfigurierbares Ausgangsverhalten: lineare oder quadratische Ausgabe, Vorwärts- oder Rückwärtsbewegung, einstellbare Dämpfung, ausfallsichere Auf/Ab-Skala
• Geeignet für Anlagen in gefährlicher oder explosionsfähiger Atmosphäre Versionen mit ATEX/IECEx/FM/CSA-Zertifikaten, mit Option für doppelte Dichtungen gemäß ANSI/ISA 12.27.01.

• Messart: Differenzdruck
• Sensortechnologie: Mikrosensor mit Silikon-Spannungsmessgerät (Cell)
• Ausgangssignal: 4 ‰ 20 mA analog; optionale digitale Überlagerung HART / FoxCom / FOUNDATION Fieldbus (modellabhängig)
• Ausgangsmodus: Linear oder quadratisch skalierbar; Vorwärts- oder Rückwärtsbewegung; vom Benutzer auswählbare Dämpfung und Ausfallsicherheit
• Span (Differenzdruckbereich): je nach Modell und Anwendung konfigurierbar.5·30 inH2O) bis zu höheren Bereichs je nach Prozessverbindungs- und Sensorversion.
• Statischer Druck: abhängig von der Modellkonfiguration und den Materialien; geeignet für viele industrielle Anwendungen, einschließlich hoher statischer Druckumgebungen, wenn die richtige Konfiguration ausgewählt wird.

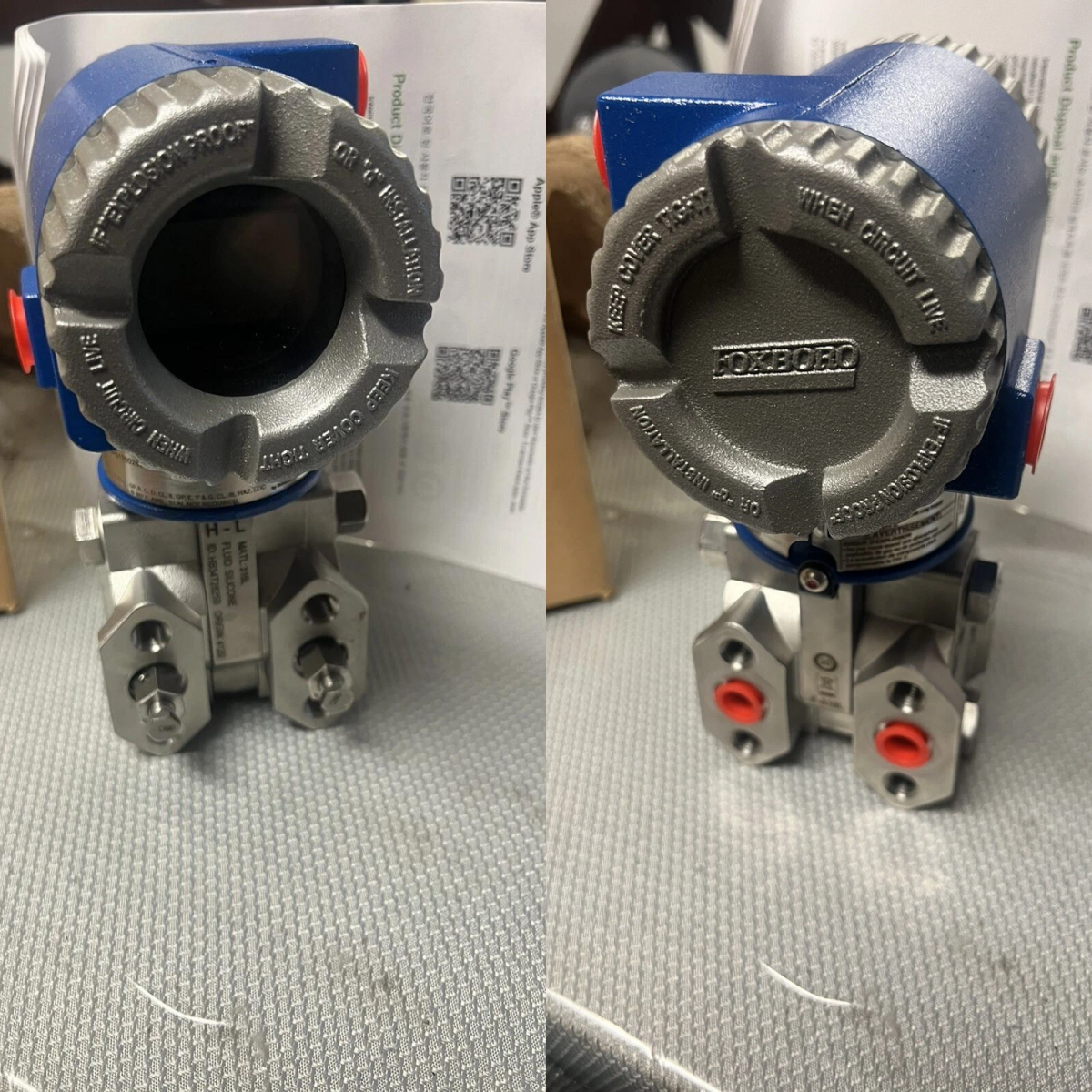

• Gehäuse und Schutz: Epoxybeschichtetes Aluminium oder 316-Edelstahlgehäuse mit NEMA 4X / IEC IP66, geeignet für raue industrielle Umgebungen.
• Sensorbefeuchtete Materialien: 316L Edelstahl, Co-Ni-Cr-Legierungen, Nickellegierungen (Hastelloy), Monel, Tantal ‡ wählbar aufgrund der Prozessflüssigkeitskompatibilität.

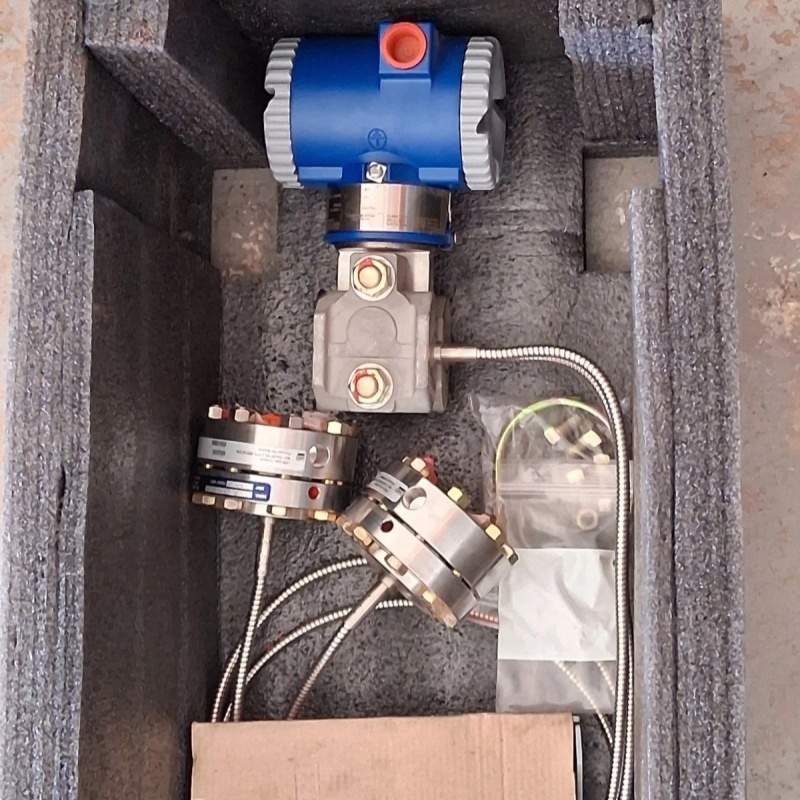

• Montagemöglichkeiten: direkte Prozessmontage, Kollektor, Rohr- oder Oberflächenmontage mit optionalen Halterungen; Ferndichtungs- oder Kapillardichtungskonfigurationen für Hochtemperatur- oder korrosive Dienste.
• Optional vor Ort angezeigt: LCD-Digitalanzeiger mit Knopfkonfiguration und Kalibrierung, der vor Ort zugänglich ist, wenn die digitale Version ausgewählt ist.
• Konformität und Zertifizierung: CE-Kennzeichnung; verfügbare Versionen, die für Gefahrenzonen zertifiziert sind (ATEX, IECEx, FM, CSA), Option mit doppelter Dichtung pro ANSI/ISA 12.27.01-2003.

• Durchflussmessung über Primärgeräte wie Öffnungsplatten, Venturi-Röhren, Durchflussdüsen oder andere Durchflusselemente unter Verwendung von Differenzdruck als Basis
• Messung des Flüssigkeitsniveaus in geschlossenen oder unter Druck stehenden Behältern, Tanks oder Sumpfbecken mittels Differenzdruck oder Fernversiegelungskonfigurationen
• Messung auf Schnittstellenebene oder auf Dichte basierende Messung in Prozesstanks, in denen zweiphasige oder Schichtflüssigkeiten vorhanden sind
• Überwachung von Durchfluss oder Druckabfall in Rohrleitungen für Prozesssteuerung, Aufbewahrungsübertragung, Filterüberwachung, Pumpenbetrieb oder Sicherheitssysteme
• Allgemeine industrielle Differenzdrucküberwachung in chemischen Anlagen, Öl- und Gasanlagen, Kraftwerken, Wasseraufbereitungsanlagen, petrochemischen Anlagen,und andere Prozessindustrien, die eine solide, zuverlässige Differenzdruckerkennung und -steuerung

• Foxboro IDP10S Intelligenter Differentialdrucktransmitter (höhere Leistung, längere Spannweite und Diagnostik)
• Differenzdrucktransmitter der Baureihe Foxboro IDP05 / IDP100 (für unterschiedliche Druckbereiche oder Anwendungsbedürfnisse)
• Sonstige Druck-/Niveausmessgeräte und Instrumente von Foxboro/Schneider Electric zur Messung von Durchfluss, Niveau, Messdruck oder absoluten Druck
