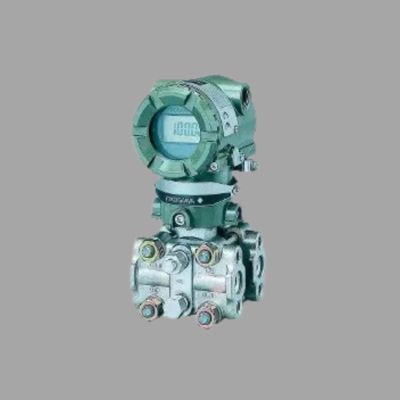

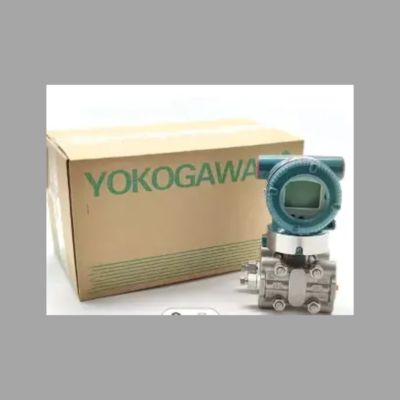

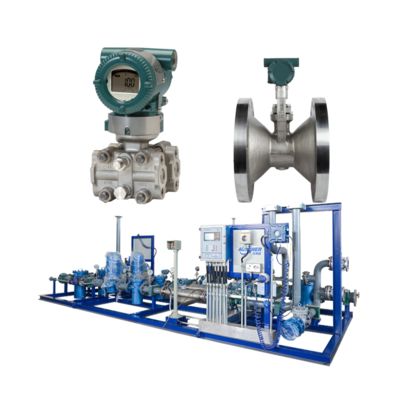

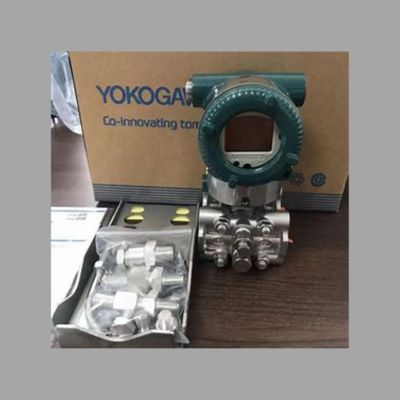

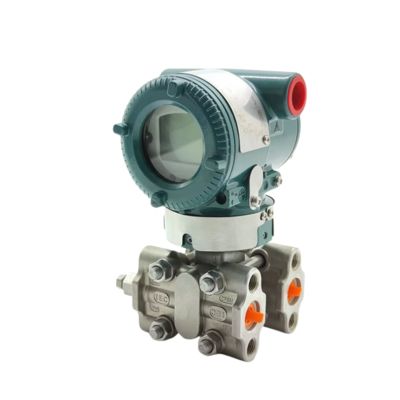

Druckminderer mit Yokogawa-Wirbelflussmesser der VY-Serie und Differenzdrucktransmitter EJX120A für den Lüftungsbereich

Der Yokogawa EJX120A stellt einen Höhepunkt der Ingenieurskunst im Bereich der industriellen Druckmessung dar. Als Flaggschiffmodell der renommierten EJA-E-Serie von Yokogawa ist der EJX120A ein hochleistungsfähiger, mikroprozessorbasierten Differenzdrucktransmitter, der entwickelt wurde, um außergewöhnliche Genauigkeit, unerschütterliche Zuverlässigkeit und Langzeitstabilität in den anspruchsvollsten Prozessumgebungen zu liefern. Er ist das Instrument der Wahl für kritische Anwendungen in Branchen wie Öl und Gas, Petrochemie, Energieerzeugung und chemische Verarbeitung, wo präzise Druckmessung für Sicherheit, Effizienz und Produktqualität von größter Bedeutung ist.

Das Herzstück des EJX120A ist die proprietäre Silicon Resonant Sensor-Technologie von Yokogawa. Dieser hochmoderne Sensor ist eine bedeutende Weiterentwicklung gegenüber herkömmlichen Dehnungsmessstreifen- oder kapazitiven Sensoren. Der Sensor besteht aus einem einkristallinen Siliziumwafer, in dem zwei H-förmige Resonatoren mit ihrer Eigenfrequenz angeregt werden. Wenn Differenzdruck auf den Sensor ausgeübt wird, verursacht dies eine Spannungsänderung, die wiederum die Resonanzfrequenz der Resonatoren verändert. Der Mikroprozessor detektiert diese Frequenzdifferenz und wandelt sie in ein hochstabiles, präzises 4- bis 20-mA-DC-Ausgangssignal oder ein digitales Signal über Protokolle wie HART®, FOUNDATION™ Fieldbus oder BRAIN um.

Diese Resonanztechnologie ist die Quelle der renommierten Vorteile des EJX120A:

• Unübertroffene Genauigkeit: Er erreicht eine bemerkenswerte Genauigkeit von bis zu ±0,04 % des kalibrierten Bereichs, wodurch sichergestellt wird, dass selbst kleinste Änderungen des Prozessdrucks erkannt und kommuniziert werden.

• Hervorragende Stabilität: Die Langzeitdrift wird auf ±0,25 % des URL pro 10 Jahre minimiert, wodurch der Bedarf an häufiger Rekalibrierung und Wartung drastisch reduziert wird, was die Gesamtbetriebskosten senkt.

• Hohe Störfestigkeit: Die frequenzbasierte Detektionsmethode ist inhärent resistent gegen Vibrationen, Temperaturschwankungen und statische Druckschwankungen und gewährleistet ein zuverlässiges Signal in elektrisch störungsreichen Industrieumgebungen.

Der EJX120A ist auf Langlebigkeit ausgelegt. Seine robuste Konstruktion umfasst einen gehärteten Edelstahlflansch und ein robustes Aluminium- oder Edelstahlgehäuse, das einen hervorragenden Schutz vor Korrosion und mechanischer Einwirkung bietet. Der Transmitter entspricht strengen internationalen Sicherheits- und Qualitätsstandards, einschließlich der SIL 2/3 (Safety Integrity Level)-Zertifizierung für den Einsatz in sicherheitsgerichteten Systemen (SIS).

Wichtige Betriebsmerkmale umfassen:

• Großer Messbereich: Er bietet ein umfangreiches Reduzierungsverhältnis (bis zu 200:1), wodurch ein einzelner Transmitter einen breiten Druckbereich abdecken kann, was die Bestandsverwaltung vereinfacht.

• Erweiterte Diagnose: Die integrierte Selbstdiagnose überwacht kontinuierlich den Zustand des Transmitters und erkennt Probleme wie Impulsleitungsblockade, Sensorausfall oder elektronische Fehler, wodurch eine vorausschauende Wartung ermöglicht wird.

• Benutzerfreundliche Oberfläche: Die lokale Konfiguration wird durch den integrierten Magnetschalter oder einen HART-Kommunikator vereinfacht, wodurch eine einfache Nulleinstellung, Bereichseinstellung und Parameterkonfiguration ermöglicht wird, ohne das Elektronikfach zu öffnen, wodurch die Wetterfestigkeit und Explosionssicherheit des Geräts erhalten bleiben.

• Flexible Kommunikation: Die Unterstützung der wichtigsten digitalen Feldbusprotokolle gewährleistet eine nahtlose Integration in neue und bestehende Anlagenleitsysteme.

Der EJX120A ist außergewöhnlich vielseitig und eignet sich ideal für:

• Durchflussmessung: Genaue Messung des Durchflusses durch Erkennung des Differenzdrucks über Primärelemente wie Blenden, Venturi-Rohre und Durchflussdüsen.

• Füllstandmessung: Präzise Überwachung des Flüssigkeitsstands in Tanks und Behältern unter einer Vielzahl von Drücken und Temperaturen.

• Druckmessung: Messung des Absolut- und Relativdrucks in Rohren und Anlagen.

Zusammenfassend lässt sich sagen, dass der Yokogawa EJX120A Differenzdrucktransmitter mehr als nur ein Messgerät ist; er ist eine kritische Komponente für die moderne industrielle Automatisierung. Seine Kombination aus höchster Genauigkeit, legendärer Zuverlässigkeit und intelligenten Funktionen macht ihn zu einem unverzichtbaren Werkzeug für Ingenieure, die ihre Prozesse optimieren, die Anlagensicherheit erhöhen und hervorragende betriebliche Exzellenz erzielen wollen.
