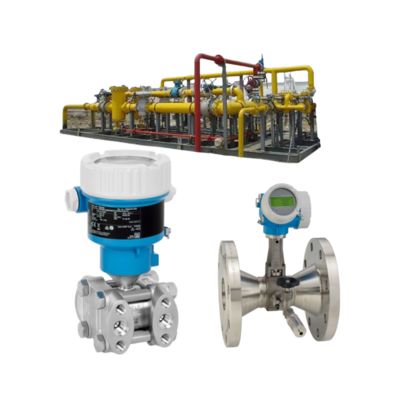

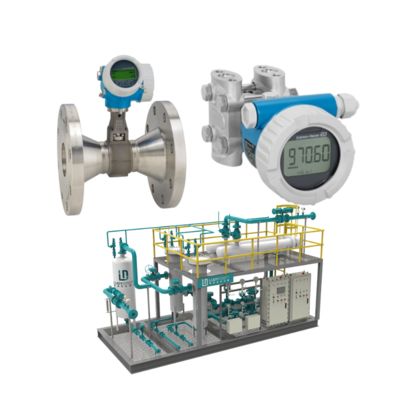

Durchflussregelventil-Baugruppe mit Endress+Hauser Proline Prowirl R 200 Wirbelzähler und Deltabar PMD55B Druckmessumformer.

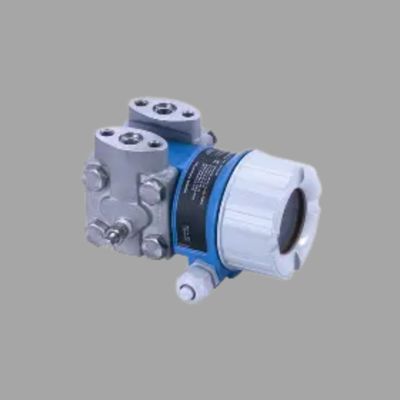

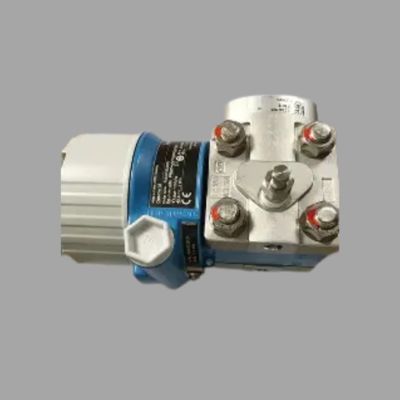

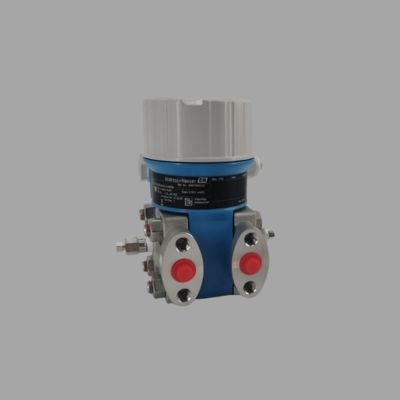

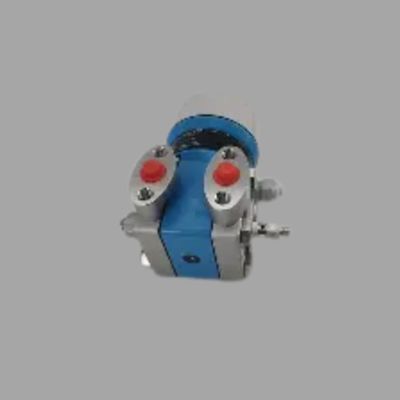

DieEndress+Hauser Cerabar PMD55Bist ein ausgeklügelter Differenzdrucktransmitter für kritische Prozessanwendungen, die eine außergewöhnliche Messgenauigkeit und -zuverlässigkeit erfordern.Als Teil des Premium-Instrumentportfolios von Endress+Hauser, kombiniert dieses Gerät fortschrittliche Sensorik mit intelligenter Funktionalität, um in anspruchsvollen Industrieumgebungen eine überlegene Leistung zu liefern.Der PMD55B ist speziell für die präzise Messung von Druckunterschieden in verschiedenen Anwendungen einschließlich der Durchflussmessung entwickelt worden, Spiegelmessung in geschlossenen Tanks und Filterüberwachung in Industriezweigen wie Öl und Gas, chemische Verarbeitung, Stromerzeugung und pharmazeutische Fertigung.

Das Herzstück des Cerabar PMD55B ist Endress+Hausers bewährteCeracore-SensortechnologieDieser fortschrittliche Sensor arbeitet nach dem Piezoresistiven Prinzip.bei der durch Druckinduzierte Dehnung in der Siliziumkristallstruktur messbare Veränderungen des elektrischen Widerstands verursachtDer Sensor besteht aus einem dünnen, flexiblen Siliziumdiaphragma mit integrierten Dehnungsmessgeräten, die in einer Wheatstone-Brückenkonfiguration angeordnet sind.die entstehende Verformung erzeugt ein proportionales elektrisches AusgangssignalDiese Technologie bietet eine außergewöhnliche Genauigkeit, eine ausgezeichnete dynamische Reaktion und eine minimale Temperaturempfindlichkeit.Ölfreie Sensormontage sorgt für langfristige Stabilität und eliminiert mögliche Leckpunkte, so dass es für den Umgang mit aggressiven Medien und die Aufrechterhaltung der Messintegrität über längere Zeit geeignet ist.

1. Außergewöhnliche Messleistung:Die PMD55B liefert eine hervorragende Genauigkeit, typischerweise innerhalb von ± 0,04% der kalibrierten Spannweite, mit Optionen für noch höhere Präzision.mit langfristigen Drift-Eigenschaften von weniger als 0Durch seine fortschrittlichen Signalverarbeitungsfunktionen werden auch unter schwierigen Bedingungen, wie schnellen Druckänderungen, Temperaturschwankungen,und unterschiedliche Prozessmedien-Eigenschaften.

2. Erweiterte Sicherheit und Zertifizierung:Der Sender ist so konzipiert, dass er den höchsten Sicherheitsanforderungen entspricht und nach den Normen IEC 61508/61511 mit SIL 2 zertifiziert ist.Es verfügt über eine umfassende integrierte Selbstdiagnose, die kontinuierlich den Zustand des Geräts und die Prozessbedingungen überwacht.Die robuste Konstruktion umfasst geschweißte Edelstahlgehäuse und mehrere Membranoptionen (Hastelloy, Tantal, Gold) zur Korrosionsbeständigkeit.Das Gerät verfügt über internationale Zertifizierungen für Anwendungen in gefährlichen Bereichen (ATEX, IECEx, FM) und entspricht den NAMUR-Empfehlungen für Anwendungen in der Prozessindustrie.

3. Intelligente Funktionalität und Diagnose:Der PMD55B beinhaltet Endress+HausersHerzschlagtechnik, die eine kontinuierliche Selbstüberwachung und Überprüfung ermöglicht, einschließlich der automatischen Erkennung von Sensorstörungen, Elektronikfehlern,und Prozessanomalien wie Impulslinienverstopfungen oder -lecksDie Technologie ermöglicht vorausschauende Wartungsstrategien, reduziert die Ausfallzeiten und gewährleistet die Einhaltung der Anforderungen an das sicherheitstechnische System ohne manuelles Eingreifen.

4. Flexible Kommunikation und Integration:Unterstützt alle wichtigen digitalen Kommunikationsprotokolle einschließlich 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus und MODBUS RS485,Die PMD55B sorgt für eine nahtlose Integration in jede AutomatisierungsarchitekturDas Gerät verfügt über ein drehbares, kontraststarkes LCD-Display mit intuitiver Menünavigation und mehrsprachiger Unterstützung.Die Konfiguration kann vor Ort mit Hilfe magnetischer Tasten oder aus der Ferne über Asset-Management-Systeme mit Hilfe der Geräteskennzeichnung (DD) oder EDDL-Dateien durchgeführt werden..

5. Anwendungsspezifische Fähigkeiten:Der Sender bietet spezielle Funktionen für verschiedene Anwendungsszenarien. Für die Durchflussmessung bietet er Quadratwurzel-Extraktion und anpassbare Charakterisierungskurven.Für EbeneanwendungenDas Gerät kann eine Vielzahl von Differenzdrucken von wenigen mbar bis 400 bar bewältigen.mit einem Druck von bis zu 400 bar ANSI und einer Prozesstemperatur zwischen -40 und 120 °C.

Das PMD55B bietet beeindruckende technische Eigenschaften, einschließlich eines Gesamtleistungsspielfehlers von ≤ ± 0,15% der Spannweite (einschließlich der Auswirkungen von Temperatur, statischem Druck und Hysterese),mit einer Reaktionszeit von 100 ms bis 36 Sekunden konfigurierbar, und eine Abwärtstrendquote von 100:1Das Gerät hält unter Referenzbedingungen eine Referenzgenauigkeit von 0,04% bei und bietet einen hervorragenden Überdruckschutz bis zu 400% des Kalibrierbereichs.

Das PMD55B ist für eine einfache Installation und minimale Wartung konzipiert und verfügt über ein kompaktes, leichtes Design mit flexiblen Montageoptionen.Die kontinuierliche Selbstdiagnostik und -überprüfung reduziert die Wartungsbedürfnisse erheblich und gewährleistet gleichzeitig die kontinuierliche Zuverlässigkeit der Messungen.Wenn ein Service erforderlich ist, vereinfachen die intuitiven Schnittstellen und die umfassenden Diagnosedaten die Fehlerbehebung und minimieren die Ausfallzeiten.

Der Endress+Hauser Cerabar PMD55B ist die Spitze der Differentialdruckmesstechnik und verbindet beispiellose Genauigkeit mit robuster Konstruktion und intelligenter Funktionalität.Seine fortschrittliche Sensortechnologie, umfassende Sicherheitsmerkmale,und ausgeklügelte Diagnosekapazitäten machen es zu einer idealen Wahl für anspruchsvollste Prozessanwendungen, bei denen Messsicherheit und Anlagensicherheit von größter Bedeutung sind.Egal, ob in Sicherheitssystemen, Anwendungen zur Übertragung von Aufbewahrung oder kritischen Prozesskontrollschleifen, liefert der PMD55B außergewöhnliche Leistung, die hilft, Prozesse zu optimieren.Sicherstellung der Betriebssicherheit, und maximiert die Verfügbarkeit der Anlage und senkt gleichzeitig die Gesamtbetriebskosten durch minimale Wartungsanforderungen und langfristige Stabilität.
