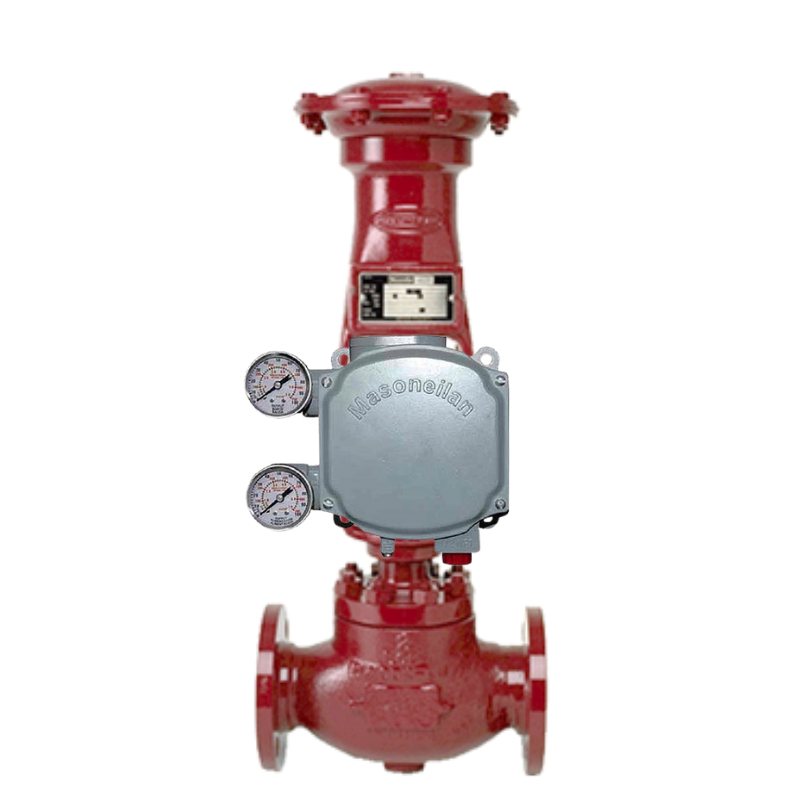

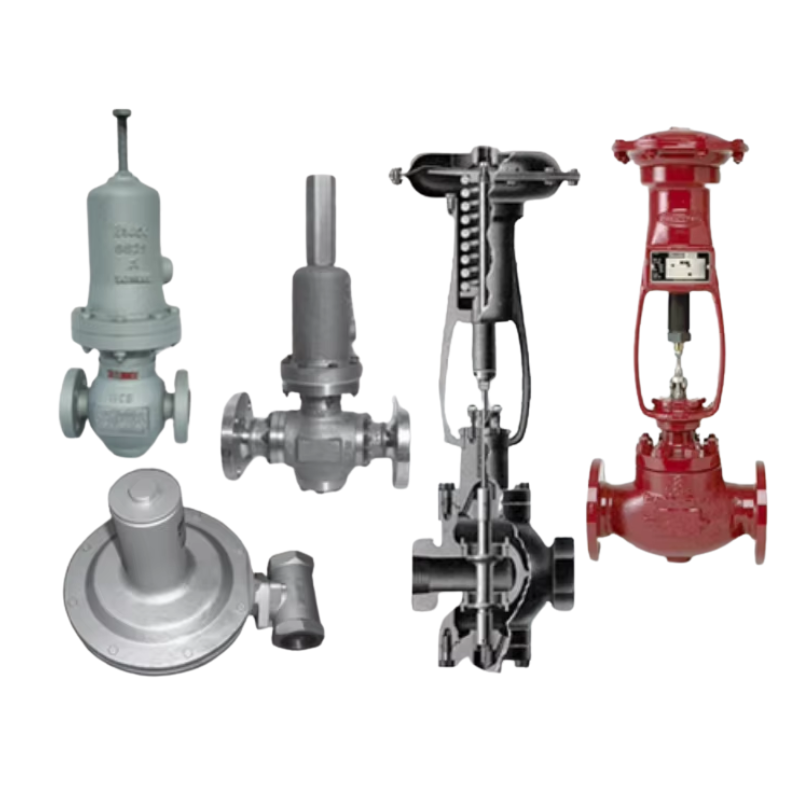

Masoneilan 535H-536H Steuerventil mit SVI-Positionierkompatibilität

Überblick
Die Masoneilan 535H (unbalancierter Trimm) und 536H (balancierter Trimm) sind eine Reihe von Hochleistungs-Einsitz-Kugelhähnen, die für anspruchsvolle Anwendungen in einer Vielzahl von Branchen konzipiert wurden, darunter Öl und Gas, Raffinerien, Petrochemie, Energieerzeugung und chemische Verfahrenstechnik. Als Teil der renommierten Masoneilan 53000er-Serie sind diese Ventile so konstruiert, dass sie eine präzise und zuverlässige Fluidsteuerung unter extremen Bedingungen von Druck, Temperatur und Durchfluss liefern. Sie sind so gebaut, dass sie Herausforderungen wie Kavitation, hohe Geräuschpegel und Ausblitzung bewältigen, was sie zu einer bewährten Lösung für kritische Prozesse macht, bei denen Sicherheit, Leistung und Langlebigkeit von größter Bedeutung sind.

1. Robuste Konstruktion: Die Ventile 535H/536H verfügen über ein robustes, hochbelastbares Gehäusedesign, das hohen Drücken (ASME Klasse 600 bis 4500) und Temperaturen standhält. Zu den Standardgehäusematerialien gehören Kohlenstoffstahl, Edelstahl und legierte Stähle, wobei andere Materialien erhältlich sind, um spezifischen korrosiven oder erosiven Anwendungen gerecht zu werden.

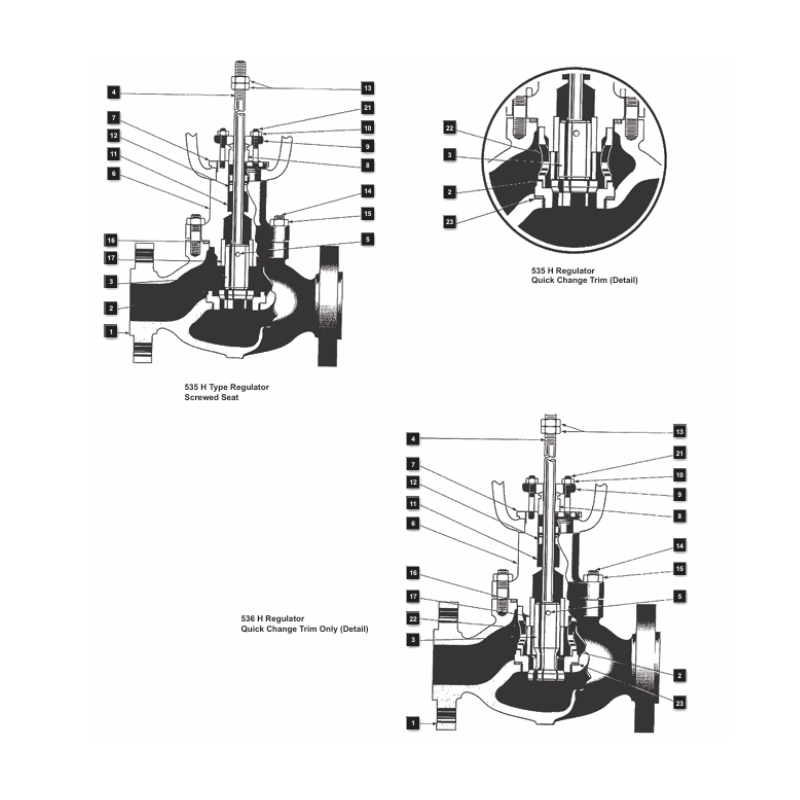

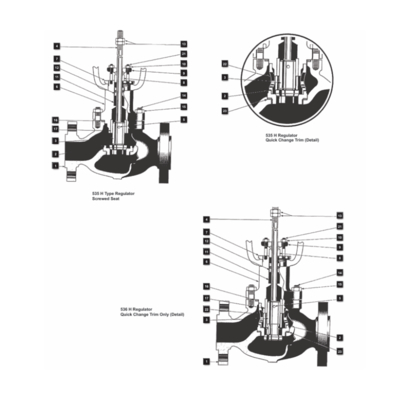

2. Trimm-Designoptionen (Der Kernunterschied):

   • 535H (Unbalancierter Trimm): Dieses Design wird typischerweise für weniger schwere Druckabfälle gewählt. Der Kegel und der Sitz sind für einen dichten Abschluss (ANSI Klasse IV, V oder VI) ausgelegt. Da der Prozessdruck auf die gesamte Unterseite des Kegels wirkt, erzeugt er eine nach oben gerichtete Kraft, die einen größeren Stellantrieb zur Positionierung erfordert.

   • 536H (Balancierter Trimm): Dies ist das Schlüsseldesign für Anwendungen mit hohem Druckabfall. Es enthält einen gelochten Kegel und Dichtungsringe, um den Druck oberhalb und unterhalb der Kegelführung auszugleichen. Dieser Ausgleich reduziert die auf den Ventilschaft wirkenden dynamischen Kräfte drastisch, wodurch die Verwendung eines kleineren, wirtschaftlicheren Stellantriebs ermöglicht und eine größere Stabilität und Kontrolle gewährleistet wird.

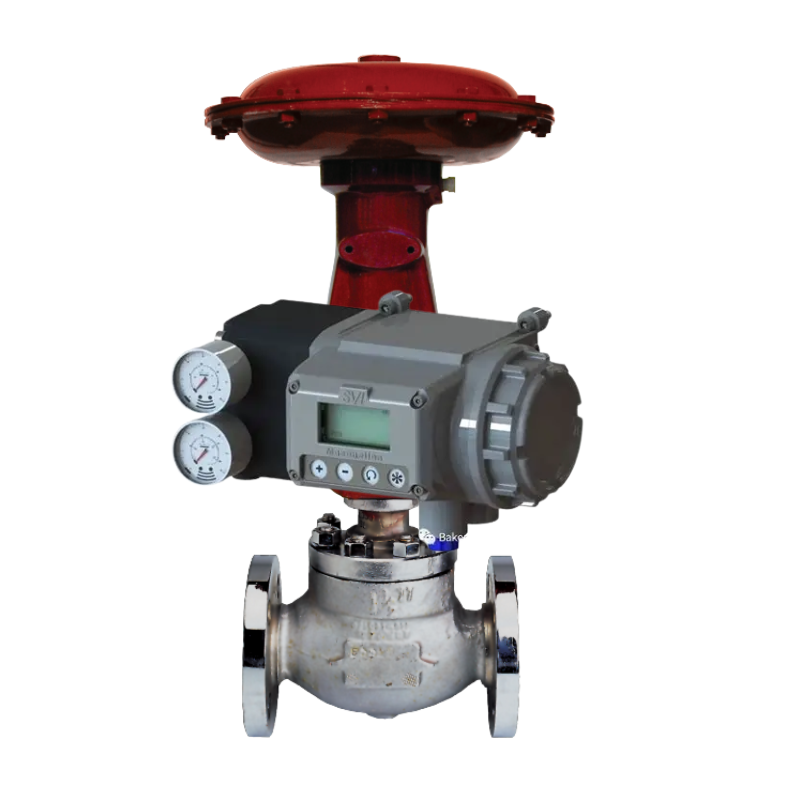

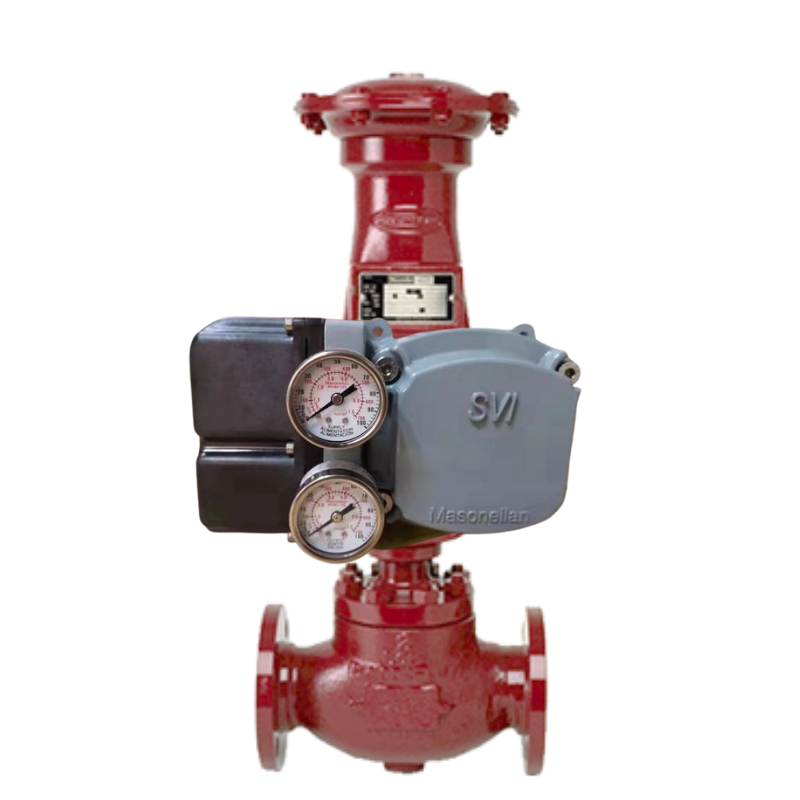

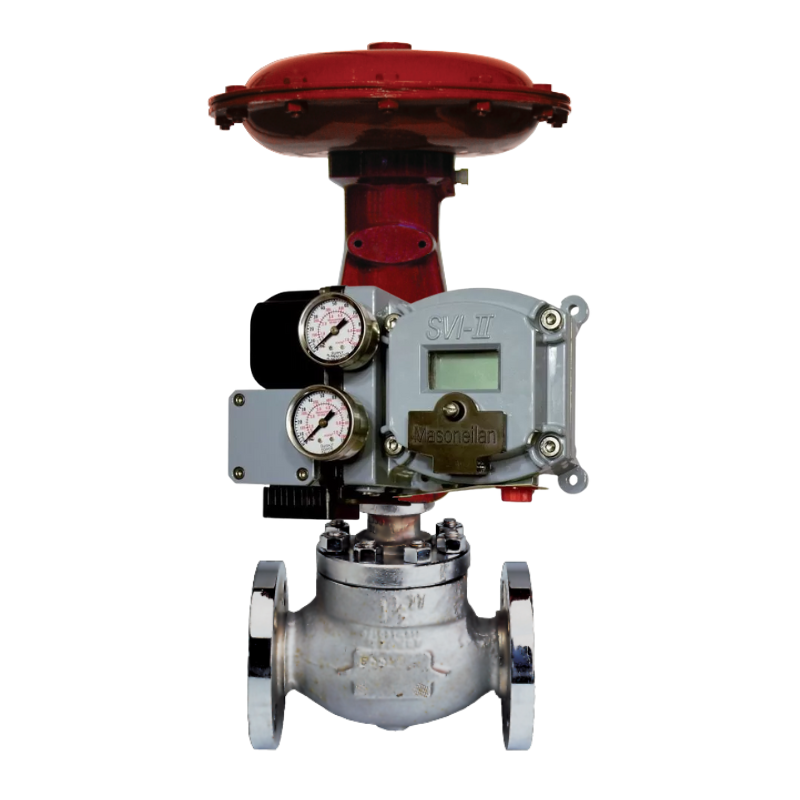

3. SVI™ (Smart Valve Interface) Digitalstellungsregler-Ready: Obwohl oft mit pneumatischen Stellantrieben geliefert, ist das Design 535H/536H vollständig mit den digitalen SVI-Stellungsreglern von Masoneilan kompatibel. Dies verwandelt das Ventil in ein intelligentes Feldgerät, das erweiterte Diagnostik, digitale Kalibrierung, vorausschauende Wartungsdaten und eine nahtlose Integration in moderne digitale Steuerungssysteme (DCS) und Asset-Management-Plattformen ermöglicht.

4. Fortschrittlicher Anti-Kavitations- und Geräusch-Trimm: Ein Hauptgrund für die Auswahl dieser Ventilserie ist ihre Fähigkeit, zerstörerische Fluidphänomene zu bewältigen. Masoneilan bietet eine Reihe von proprietären, mehrstufigen Druckabfall-Trimmoptionen:

   • Käfiggeführter Trimm: Standardkäfige bieten Stabilität und führen den Kegel.

   • Micro-Notch™ Trimm: Verwendet mehrere kleine Löcher und Kammern, um hohe Druckabfälle in eine Reihe von kleineren, verwalteten Abfällen aufzuteilen. Dies minimiert effektiv die Energie, die Kavitation, Erosion und übermäßige Geräusche verursacht.

   • Diffusor-Trimm: Verfügt über einen labyrinthartigen Pfad für das Fluid, wodurch die Geschwindigkeit und die Geräusche effektiv reduziert werden. Dies ist eine ausgezeichnete Lösung für Gas- und Dampfanwendungen, bei denen die Geräuschminderung eine kritische Anforderung ist.

5. Flexible Betätigung: Die Ventile können mit einer Vielzahl von pneumatischen Feder-Membran-Stellantrieben (direkt oder umgekehrt wirkend) konfiguriert werden, um spezifische Schubanforderungen und Fail-Safe-Modi (Fail-Open oder Fail-Close) zu erfüllen. Der balancierte Trimm des Modells 536H reduziert die für eine bestimmte Anwendung benötigte Stellantriebsgröße erheblich.

• Hochdruck-Entspannungsstationen: z. B. Speisewasserregelung in Kraftwerken oder Kesselspeisepumpen-Rezirkulation (BFPT).

• Dampfdruckreduzierung: Hauptdampfleitungen, Turbinenbypass.

• Kritische Prozesssteuerung: Reaktorzufuhr, Destillationskolonnenrückfluss und Verdichter-Anti-Surge.

• Anwendungsfälle mit hohen Anforderungen: Anwendungen mit Kavitation, Ausblitzung, erosiven Fluiden oder hohem Geräuschpegel.

• Außergewöhnliche Zuverlässigkeit: Gebaut für eine lange Lebensdauer in rauen Umgebungen, wodurch Wartungskosten und ungeplante Ausfallzeiten reduziert werden.

• Überlegene Regelleistung: Präzises Drosseln und Stabilität über den gesamten Regelbereich.

• Vielseitigkeit: Eine große Auswahl an Trims, Materialien und Stellantrieben ermöglicht eine präzise Anpassung an die Anwendung.

• Reduzierte Gesamtbetriebskosten: Das balancierte Trimmdesign senkt die Stellantriebskosten, während die fortschrittliche Trimmtechnologie die Lebensdauer der Ventilinnenteile durch die Bekämpfung von Verschleiß durch Kavitation und Erosion verlängert.

• Zukunftssicheres Design: Die Kompatibilität mit digitalen Stellungsreglern und Asset-Management-Systemen unterstützt die Industrie 4.0-Initiativen.

Zusammenfassend lässt sich sagen, dass die Masoneilan 535H und 536H ein klassisches, bewährtes Design darstellen, das weiterentwickelt wurde, um moderne Technologie zu integrieren. Sie sind nach wie vor ein Maßstab für Leistung und Haltbarkeit in anspruchsvollen Regelventilanwendungen und gewährleisten Sicherheit, Effizienz und Zuverlässigkeit in den wichtigsten industriellen Prozessen der Welt.
