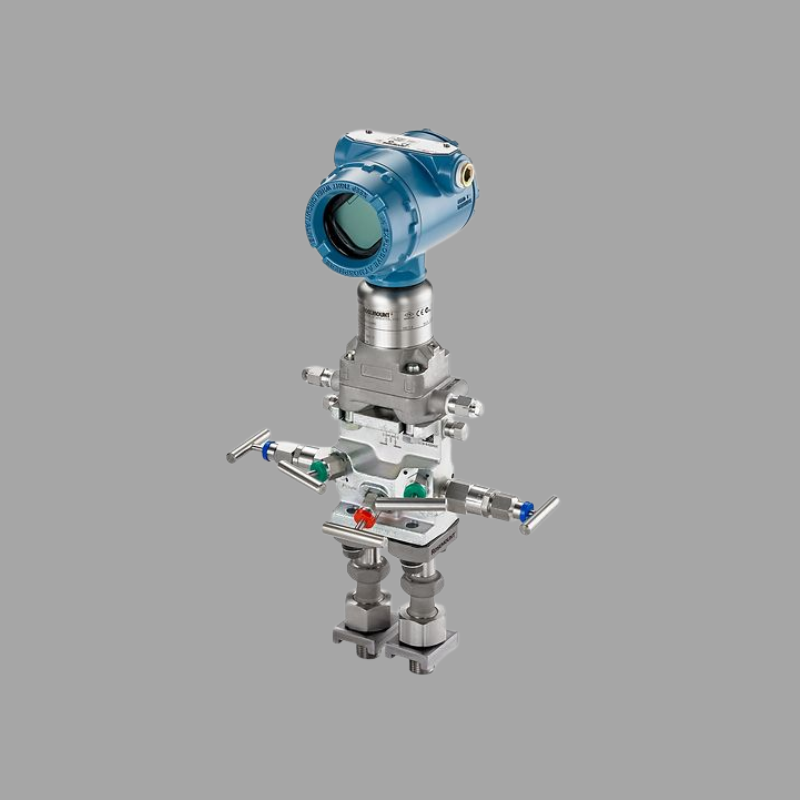

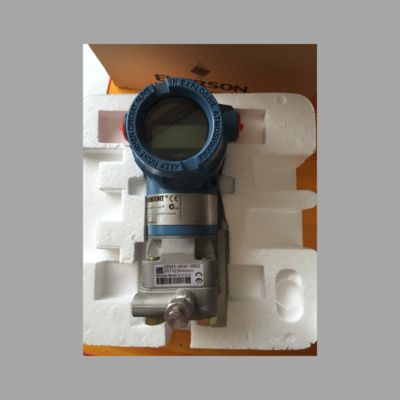

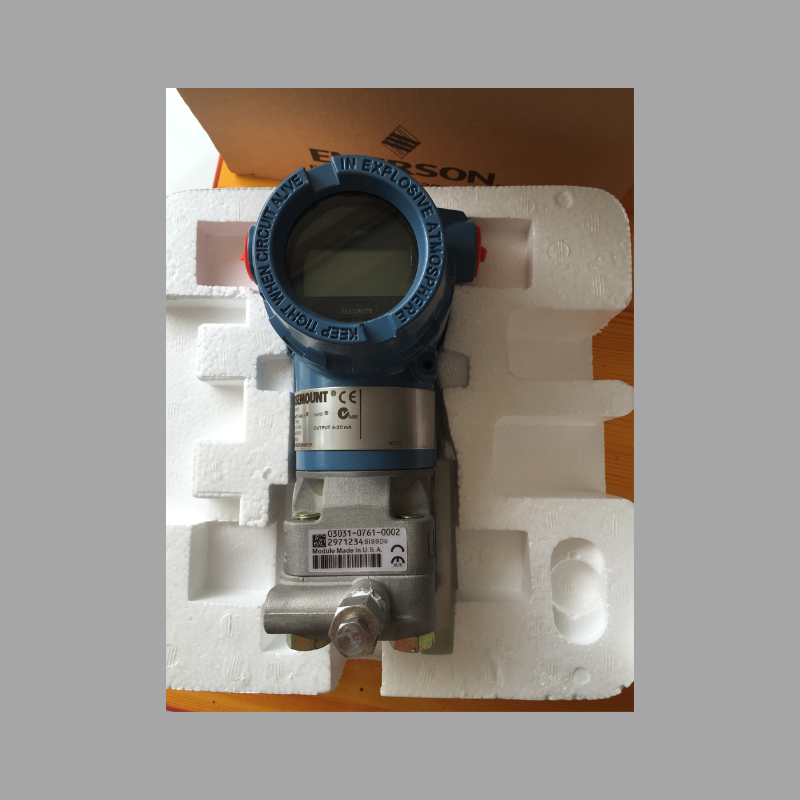

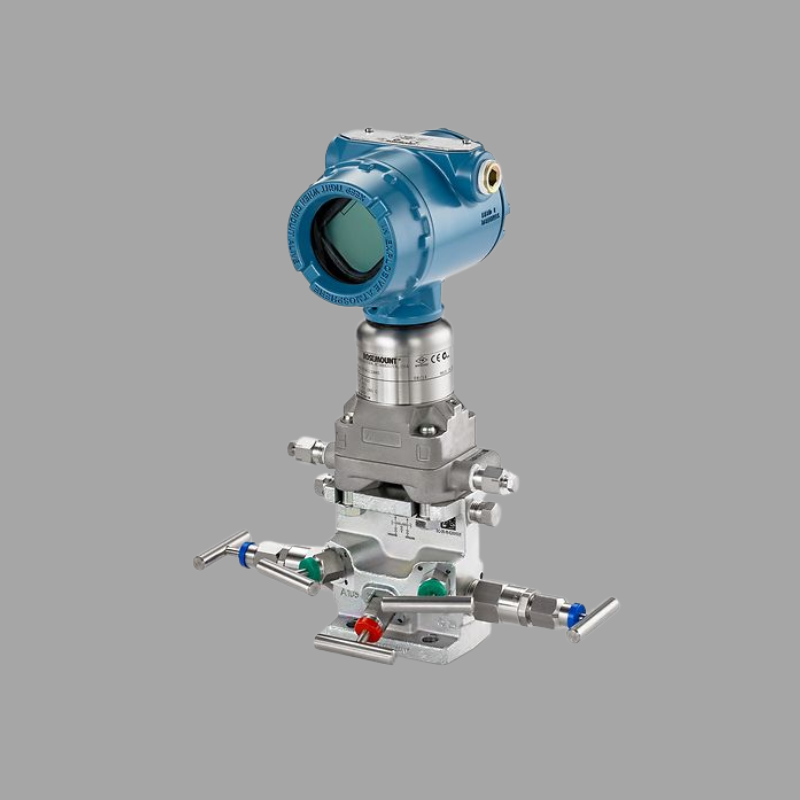

Ein umfassender Überblick über den Rosemount 4088 Multivariablen Drucktransmitter
Der Rosemount 4088, entwickelt von Emerson Automation Solutions,ist ein anspruchsvoller und hochentwickelter multivariabler Sender, der eine umfassende Reihe von Prozessmessungen aus einem einzigenEs stellt eine bedeutende Weiterentwicklung über die herkömmlichen Drucktransmitter mit einer einzigen Variablen hinaus dar, indem mehrere Sensortechnologien in ein robustes Gerät integriert werden.damit die Installation optimiert wird, die Gesamtkosten des Systems zu senken und die Prozesskenntnisse zu verbessern.
Im Kern ist der Rosemount 4088 so konzipiert, dass er drei kritische Prozessvariablen gleichzeitig messen kann:Differenzdruck (DP), statischer Druck (SP) und Prozesstemperatur (T).Durch die Nutzung dieser drei primären Messungen kann der leistungsstarke interne Mikroprozessor des Senders eine vierte, wichtige Variable berechnen und ausgeben:Massenfluss oder volumetrischer Durchfluss.Diese integrierte Strömungsberechnungsfähigkeit ist das wichtigste Merkmal, das es zu einer idealen Lösung für Gas, Dampf,und Flüssigkeitsdurchflussanwendungen, ohne dass separate Durchflussrechner oder komplexe Berechnungen im Steuerungssystem erforderlich sindDies wird durch die Anwendung von Industrie-Standardgleichungen erreicht, wie sie in AGA-Bericht Nr. 3 für Flüssigkeiten und AGA-Bericht Nr. 7/ISO 5167 für Öffnungsplatten enthalten sind.
Das Herzstück der Leistung des 4088 liegt in seiner fortschrittlichen, koplanaren Sensorplattform.die Auswirkungen statischer Druck- und Temperaturschwankungen auf die kritische DP-Messung erheblich reduzierenDies führt zu einer außergewöhnlichen Langzeitstabilität und Messgenauigkeit, die häufig so hoch ist wie± 0,04%Der integrierte RTD (Resistance Temperature Detector) überwacht die Prozesstemperatur genau direkt am Messpunkt.die für eine präzise Temperaturkompensation und Strömungsberechnung entscheidend ist.
Ein wesentlicher Vorteil des Rosemount 4088 ist seine Fähigkeit, die Gesamtbetriebskosten drastisch zu senken.und Temperaturübertragungsgeräte mit zugehöriger BefestigungsanlageDie 4088 vereinfacht den gesamten Montageprozess.besonders bei gefährlichen Flüssigkeiten), reduziert die Installationsmaterial- und Arbeitskosten um bis zu die Hälfte und reduziert den physischen Fußabdruck im Feld.
Der Sender befindet sich in einem robusten, leichten Aluminium- oder Edelstahlgehäuse mit NEMA 4X / IP66 -Qualifikation, der einen zuverlässigen Betrieb in rauen und anspruchsvollen Umgebungen gewährleistet.,ein hintergrundbeleuchtetes Flüssigkristalldisplay (LCD), das so konfiguriert werden kann, dass eine der gemessenen oder berechneten Variablen, diagnostische Informationen oder benutzerdefinierte Textnachrichten angezeigt werden.Es verwendet eine intuitive lokale Bedieneroberfläche (LOI) mit Tasten, so dass eine sichere und sichere Konfiguration ohne Öffnen des Elektronikfachs möglich ist.
In Bezug auf die Kommunikation ist der 4088 ein vielseitiges Gerät.4-20 mA analoge Ausgabe mit HART-Protokoll, die es ermöglicht, die primäre Variable (z. B. DP) auf der analogen Schleife zu übertragen, während das digitale HART-Signal verwendet wird, um auf alle anderen gemessenen und berechneten Variablen (SP, T,Durchfluss) und diagnostische DatenAußerdem ist es in Modellen erhältlich, dieDie Kommission hat die Kommission aufgefordert,undProfibus PADies ermöglicht eine echte digitale Integration in moderne Anlagenarchitekturen und die Übertragung mehrerer Variablen über ein einziges Kabel, wodurch die Verkabelungskosten weiter gesenkt werden.
| Kategorie |
Einzelheiten |
| Produktbezeichnung |
Emerson Rosemount 4088 Mehrvariabler Drucktransmitter |
| Kernfunktion |
Gleichzeitige Messung vonDifferenzdruck (DP), statischer Druck (SP) und Temperatur (T) berechnetMassenfluss oder VolumenflussVerwendung von Standardgleichungen (AGA 3, AGA 7, ISO 5167) |
| Sensorplattform |
FortgeschrittenCo-planarer Entwurf:- DP- und SP-Sensoren auf derselben Ebene ausgerichtet → minimiert statische Druck- und Temperaturwirkungen- Integrierte FTE für genaue Prozesstemperaturmessung und -kompensation |
| Hauptvorteil |
Integrierte Mehrvariablen-Fähigkeit ersetzt mehrere Sender und Flusscomputer:- Schneidhardware, Impulsschläuche, Kollektoren,und Verkabelung - Verringert Leckpunkte → verbesserte Sicherheit - Senkt Installations- und Arbeitskosten um bis zu 50% |
| Leistung |
- DP-Genauigkeit: bis zu± 0,04% der Messwerte- hohe Stabilität und langfristige Zuverlässigkeit - direkte, präzise Temperaturkompensation für den Durchfluss |
| Wohnraum und Schutz |
- Werkstoff: Aluminium oder EdelstahlNEMA 4X / IP66- robust, leicht, für raue Umgebungen ausgelegt |
| Anzeige und Benutzeroberfläche |
- Großes, hintergrundbeleuchtetes LCD-Display - Anzeige der gemessenen/berechneten Variablen und Diagnostik - Lokale Bedienoberfläche (LOI) mit Tasten für eine sichere Feldkonfiguration |
| Kommunikation |
-4 ̊20 mA + HART(analog + digital) - Digitale Protokolle:Die Kommission hat die Kommission aufgefordert,&Profibus PA- Unterstützt mehrfache variable Übertragung über ein einziges Kabel - Fernkonfiguration, Diagnostik, vorausschauende Wartung |
| Kosten/Nutzen für den Eigentümer |
- Ein Gerät ersetzt mehrere Instrumente - Weniger Komponenten und Anschlüsse → geringerer Fußabdruck - geringere Gesamtbetriebskosten (CAPEX & OPEX) |
| Typische Anwendungen |

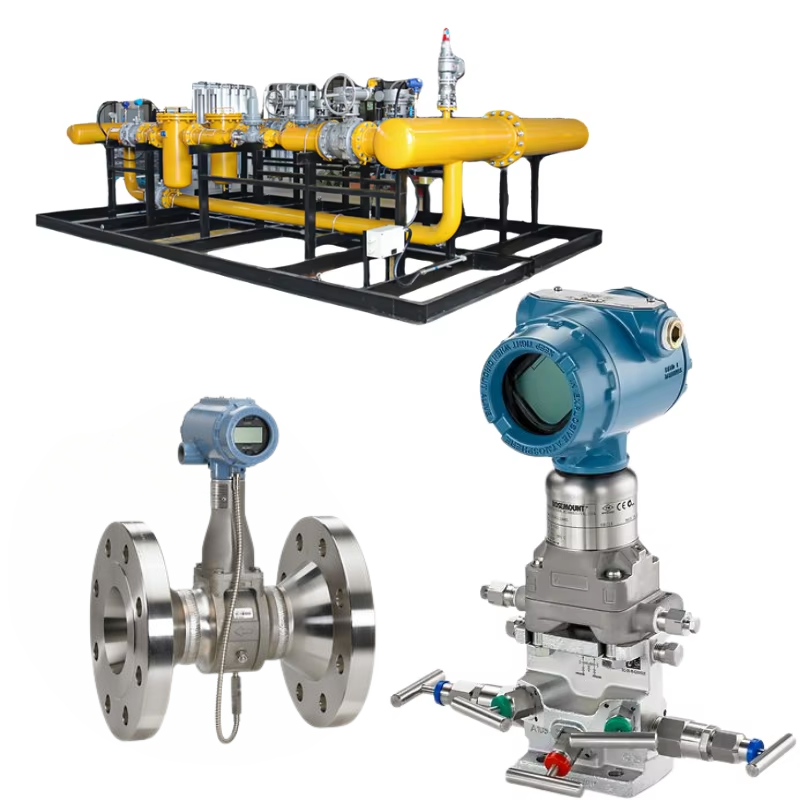

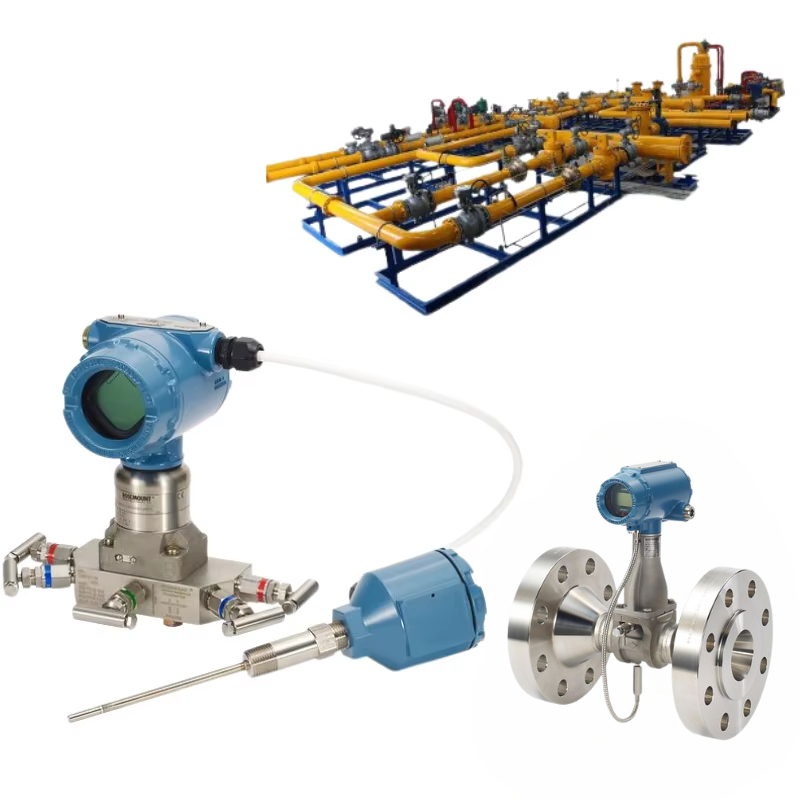

-Dampfstrom(gesättigt/überhitzt)Erdgasfluss(Verwahrungsübertragung, Steuermessung)Flüssiger Kohlenwasserstoffstrom(Pipeline, Übertragung)Luft- und Gasfluss in der Klimaanlage(Energieoptimierung)Allgemeiner Prozessfluss(mit Öffnung, Venturi, Durchflussdüse) |
| Zusammenfassung |
Mehr als nur ein Drucksender → einIntelligenter FlusscomputerBietet mehrere validierte Messungen, fortschrittliche Diagnostik, robuste Kommunikation und reduzierte Kosten für Branchen wie Energie, Öl & Gas, Raffinerien, Chemie,und Versorgungsunternehmen. |
Zu den typischen Anwendungen, in denen der Rosemount 4088 hervorragend ist, gehören:
- Dampfflussmessung: Genaue Messung und Kompensation von Dampf (gesättigt oder überhitzt) für die Energieüberwachung und -übertragung.
- Erdgasfluss: Genaue Berechnung des Massenflusses von Erdgas und anderen Gasen zur Steuermessung, Zuweisung und Prozesssteuerung.
- Flüssiger Kohlenwasserstofffluss: Überwachung des Flusses verschiedener Flüssigkeiten in Pipeline- und Transferanwendungen.
- Luft- und Gasfluss in HVAC: Optimierung des Energieverbrauchs in großen Heiz-, Lüftungs- und Klimaanlagen.

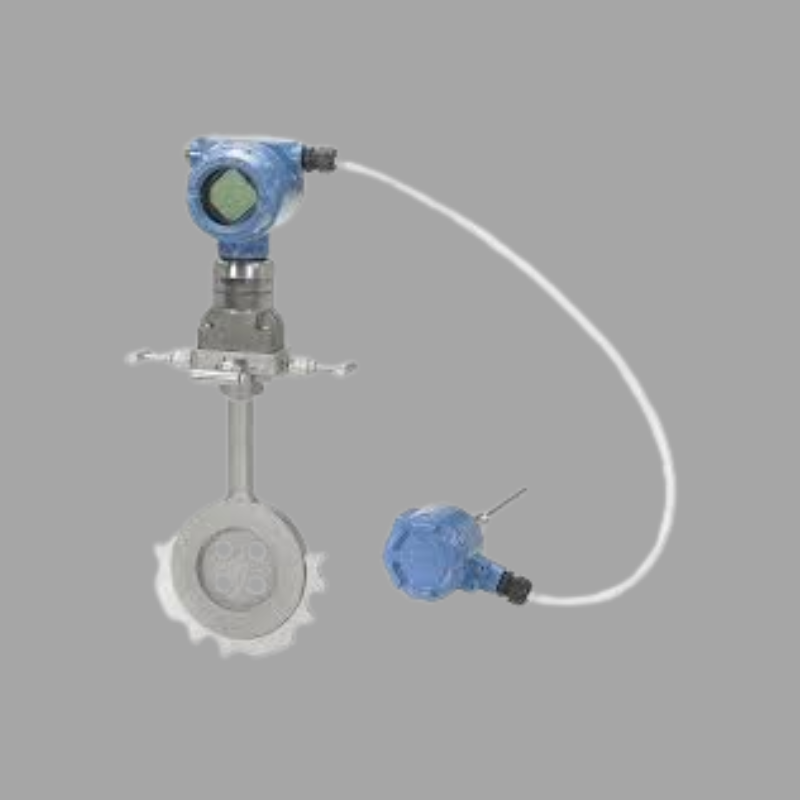

- Allgemeiner Prozessstrom: jede Anwendung, bei der für die Bestimmung der Durchflussrate ein Differenzdruck über ein primäres Element (Öffnungsplatte, Venturi, Durchflussdüse) verwendet wird.
Zusammenfassend ist der Rosemount 4088 mehr als nur ein Drucksender; er ist ein leistungsfähiger und intelligenter Flusscomputer, der in einen bewährten Senderkörper integriert ist.Fähigkeit, mehrere validierte Messungen aus einem einzigen Punkt zu liefern, kombiniert mit seiner robusten Konstruktion, fortschrittlichen Diagnostik und Unterstützung für wichtige Kommunikationsprotokolle, macht es zu einem unverzichtbaren Instrument zur Verbesserung der Messgenauigkeit,Verbesserung der Prozesseffizienz, und Senkung der Kapital- und Betriebskosten in einer Vielzahl von Branchen.
