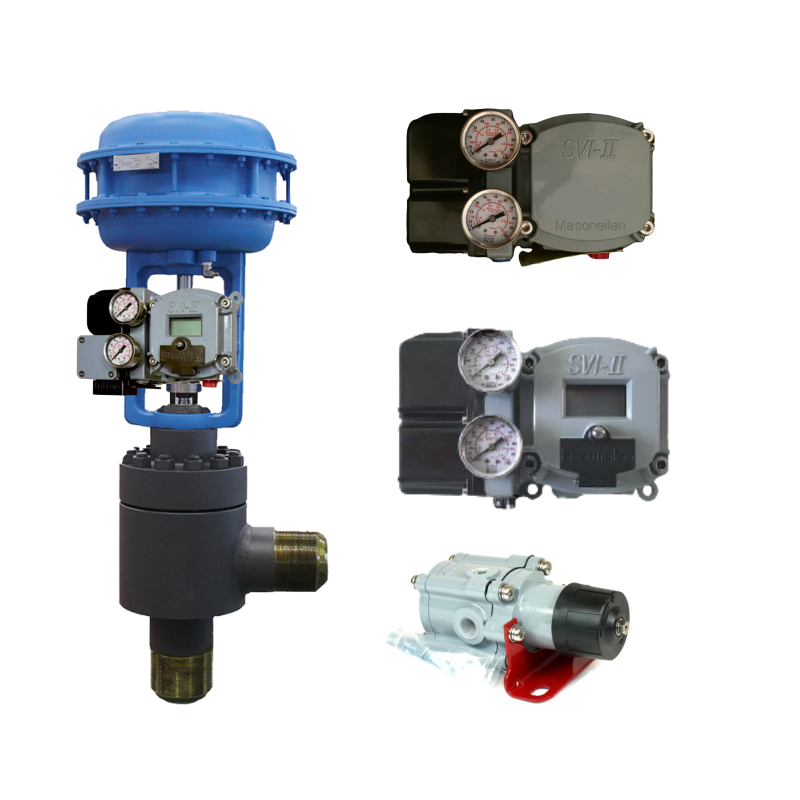

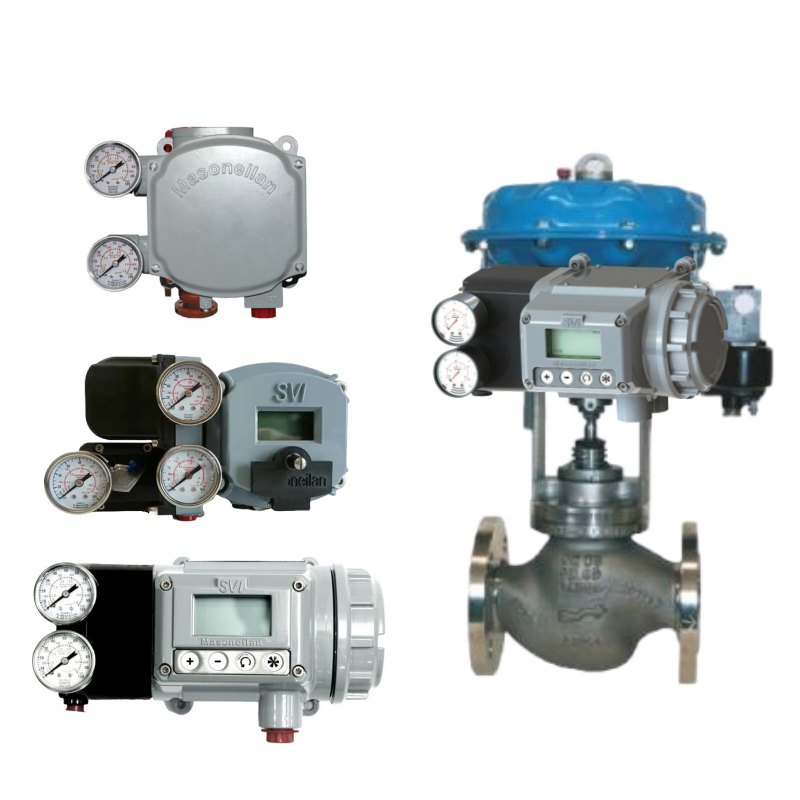

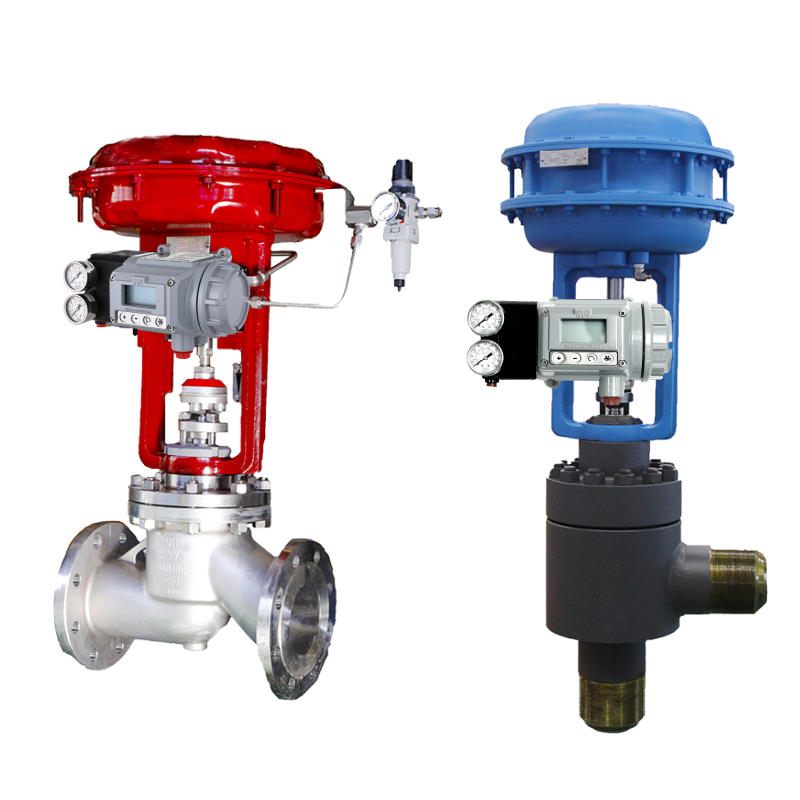

Masoneilan SVI2 Intelligenter Ventilpositionierer mit chinesischem Ventil

Masoneilan SVI2 Intelligenter Ventilpositionierer mit chinesischem Ventil

Produkteinführung

Der Masoneilan SVI2 ist ein hochleistungsfähiger intelligenter Ventilpositionierer. In Kombination mit chinesischen Ventilen bietet er eine präzise und zuverlässige Steuerung für industrielle Anwendungen.

Technische Daten

Leistung

- Hysterese + Totband: ±0,2 %
- Wiederholbarkeit: ±0,2 %
- Empfindlichkeit: ±0,2 %
- Konformität: ±0,3 %
- Genauigkeit: ±0,5 % (typisch +0,25 %)

Eingangsleistung und Signal

- Signal: 4 - 20 mA mit HART® Kommunikationsprotokoll
- Stromversorgung: Vom 4 - 20 mA Steuersignal bezogen
- Minimale Klemmenspannung: 11,2 Volt DC
- Minimales Stromsignal: 3,6 mA

Betriebsbedingungen

- Betriebstemperaturbereich: -50 °C bis +85 °C
- Luftversorgungsdruck:
    - Einfachwirkend: 1,4 - 6,9 bar
    - Doppelwirkend: 1,4 - 10,3 bar

- Luftverbrauch:
    - Einfachwirkend:
      - 2,1 bar: 0,22 scfm (8 l/min)
      - 4,2 bar: 0,282 scfm (8 l/min)
      - 6,3 bar: 0,424 scfm (21 l/min)

    - Doppelwirkend:
      - 2,1 bar: 0,424 scfm (21 l/min)
      - 4,2 bar: 0,565 scfm (6 l/min)
      - 6,3 bar: 0,847 scfm (24 l/min)
      - 8,4 bar: 10,6 scfm (30 l/min)

Materialien und Konstruktion

- Gehäuse: Standard-Aluminiumgehäuse, Edelstahl auf Anfrage erhältlich
- Beschichtung: Graues Polyurethan, konform mit ISO 12944 - 2 Kategorie C4

Zertifizierungen und Konformität

- HART-Protokoll: Unterstützt HART Revision 5 oder 7 Protokoll
- EMV-Normen: Entspricht EN 61000 - 4 - 2, 3, 5, 6, 8 und IEC 8014 - 2, - 3, - 4
- Sicherheitszertifizierungen: FM, FMA, FIX, IECEx
- Regionale Zertifizierungen: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- Gehäuseschutzart: NEMA 4X/IP66
- CE-Kennzeichnung: Entspricht EC6I508 Abschnitt 2 - 3 für SIL2-Selbsterklärung

Diagnose und Funktionen

- Fünf Drucksensoren: Für Überwachung und Diagnose
- Hubanzahl: Zeichnet die Gesamtanzahl der Ventilhübe auf
- Ventilbetriebszeit: Zeichnet die Zeit auf, die für das Öffnen, Schließen und die fast geschlossene Position benötigt wird
- Offline-Steuerventil-Signatur: Unterstützt die Offline-Steuerventil-Signatur mit VarVue Suite oder Advanced DTM
- Online-Reibungsüberwachung: Überwacht die Online-Reibung über Valve Aware
- Aufrüstbare Diagnose: Vor Ort aufrüstbare Diagnoseebene basierend auf den Benutzeranforderungen

Kommunikation und Ausgänge

- Positionssender: 4 - 20 mA, zweiadrig schleifengespeist, mit 10 - 24 VDC Spannung Standard
- Konfigurierbare digitale Kontakte: Zwei konfigurierbare und eingebaute isolierte Halbleiterschalter, 30 VDC, 1A

Stellhubbereich

- Linearbewegung: 6,4 mm bis 150 mm (Standardmontage); über 150 mm erfordert eine erweiterte Montage
- Drehbewegung: 18 - 140 Grad
- Hubsensorauflösung: 0,0015 %

Funktionen

- Universelles Design: Geeignet für lineare und rotierende Ventilanwendungen
- Berührungsloser Positionssensor: Bewährte berührungslose Positionssensortechnologie
- Lokale Anzeige und Bedienelemente: Externes LCD und Drucktasten für einfache Bedienung vor Ort
- Setup-Assistent: Schnelle und einfache Inbetriebnahme mit dem Setup-Assistenten
- Offline- und Online-Diagnose: Umfassende Diagnosefunktionen für Offline- und Online-Bedingungen
- Zwei konfigurierbare Schalter: Zwei konfigurierbare und eingebaute isolierte Halbleiterschalter
- HART-Kommunikation: Unterstützt das HART-Kommunikationsprotokoll für die Integration in verschiedene Steuerungssysteme
- Langlebiges Gehäuse: Robustes Gehäuse aus eloxiertem Aluminium

Anwendungen

Diese Kombination wird häufig in Branchen wie Öl und Gas, Energieerzeugung, Raffinerie, Petrochemie, Midstream Oil & Gas, Upstream Oil & Gas usw. eingesetzt. Sie eignet sich für verschiedene Anwendungen, darunter Dampfturbinengeneratoren, Kondensatoren, Kühltürme, Reaktorgebäude, Turbinengebäude, Reaktoranlagen & BOP, Dampfturbinen, Gasturbinen, Wärmerückgewinnungsdampferzeuger, Balance of Plant, Destillation, Hydroprocessing, Reformierung, Cracking, sekundäres Mischen, Abschrecken & Fraktionieren, Ladegaskomprimierung, Trennung, Pipeline-Integritätsoperationen, Dehydration, Kühlung, Verflüssigung, Laden/Versand, Regasifizierung, Hilfsdehydration/Aufbereitung, Komprimierung usw.

Vorteile

- Schnellere Inbetriebnahme: Schnelle Einrichtung und Inbetriebnahme reduzieren Ausfallzeiten und verbessern die Effizienz
- Präzise Positionierung: Gewährleistet eine präzise Ventilpositionierung für eine optimale Prozesssteuerung
- Bidirektionale Kommunikation: Ermöglicht die lokale oder Fernkonfiguration und -überwachung
- Integration in Steuerungssysteme: Kompatibel mit vielen Steuerungssystemen und Anlagenverwaltungssoftware
- Optimierte Leistung: Bietet eine Hochleistungs-Ventilsteuerung unabhängig von der Aktuatorgröße
