Herkunftsort:
China
Markenname:
SCHUNK
Zertifizierung:
Provide
Modellnummer:
PHL 25-045
Treten Sie mit uns in Verbindung
Allgemeine Angaben:
- Schlag pro Kiefer:45 mm
- Gewicht:10,89 kg
- empfohlenes Werkstückgewicht:20,5 kg
- Zylindervolumen pro Doppeltakt:107 cm3
- Höchstzulässige Fingerlänge:200 mm
- Höchstzulässiges Gewicht pro Finger:1 kg
- IP-Schutzklasse:41
- Mindestumgebungstemperatur:5 °C
- Maximale Umgebungstemperatur:90 °C
- Genauigkeit wiederholen:00,02 mm
Leistung:
- Schließkraft:500 N(Mit Fingerlängen von 0 mm:508 N)
- Öffnungskraft:500 N(Mit Fingerlängen von 0 mm:508 N)
- Schließzeit:0.15 s
- Öffnungszeit:0.15 s
- Moment Mx max.:29 Nm
- Moment, mein Maximum:120 Nm
- Moment Mz max.:33 Nm
- Max. Achskraft Fz max.:1000 N
Betriebsparameter:
- Mindestbetriebsdruck:2 bar
- Höchstbetriebsdruck:8 bar
- Nennbetriebsdruck:6 bar
Berechnung der Griffkraft:Die Gesamtgriffkraft wird berechnet, indem man die individuell auf den einzelnen Kiefer ausgeübten Kräfte summiert.Bitte beachten Sie die folgende Abbildung.
Die Länge der Grifffinger wird durch Messung von der Bezugoberfläche bis zum Abstand P, der mit der Hauptachse ausgerichtet ist, bestimmt.Diese Länge darf bei Nennbetriebsdruck nicht die festgelegte Höchstmenge überschreiten.Jeder Anstieg des Drucks über diesen Schwellenwert hinaus erfordert eine Verringerung der Fingerlänge proportional zum Anstieg des Drucks ab dem Nennstand.
Die Genauigkeit der Wiederholung im Rahmen dieses Mechanismus wird durch die über eine Reihe von 100 ununterbrochenen Zyklen beobachtete Positionsvariation ausgedrückt.
Das Gewicht des Werkstücks, das für den Kraftgriff geeignet ist, wird anhand eines statischen Reibungskoeffizienten von 0 berechnet.1Diese Berechnung beinhaltet auch einen Sicherheitsfaktor von 2, der eine Grenze gegen Rutsch bei Beschleunigung aufgrund der Schwerkraft (g) bietet.die zulässigen Werkstückgewichte können wesentlich größer sein.
Die hier angegebenen Schließ- und Öffnungszeiten beziehen sich ausschließlich auf die Bewegungen des Unterkiefes und umfassen keine Zeitverzögerungen im Zusammenhang mit Schwankungen der Grifffinger.Zusätzliche Zeitelemente, wie z.B. die Ventilschaltzeiten, die Schlauchfüllintervalle und die PLC-Reaktionszeiten, sind ebenfalls von diesen Berechnungen ausgeschlossen und sollten bei der Schätzung der Zykluszeit berücksichtigt werden.

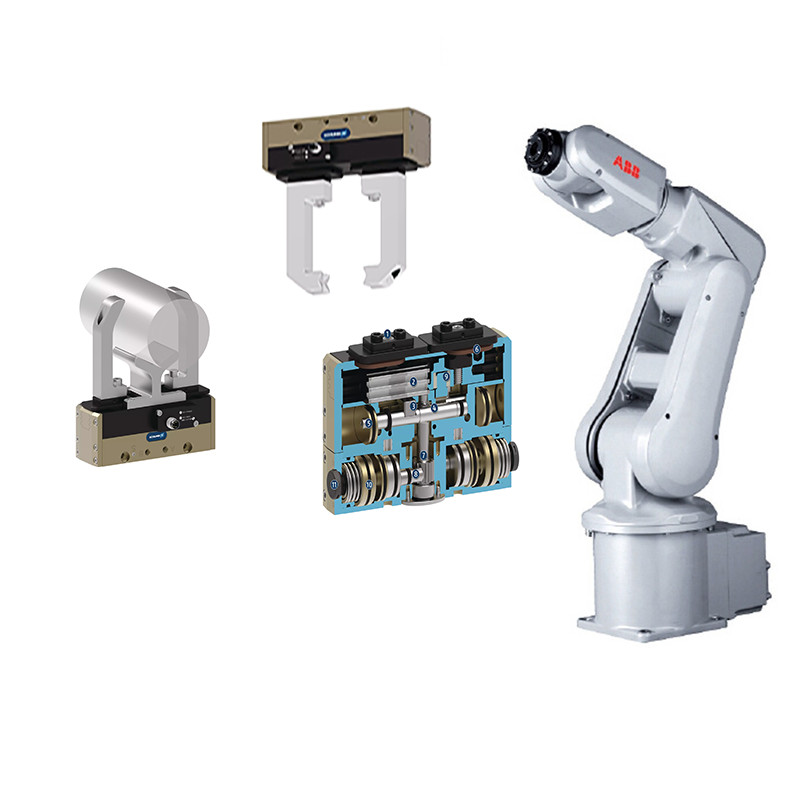

Die Funktionalität dieses Systems beruht auf dem Betriebsprinzip einer doppelten Kolben-Rak- und Pinienstruktur.
Der Hauptteil des Produkts ist unter VerwendungAluminium, insbesondere durch eine Profiltechnik aus Extrudierung, die eine langlebige und hochwertige Veredelung gewährleistet.
Die Unterkiefer sind aus einem robustenAluminiumlegierungund mit einem Anodisierungsprozess vervollständigt werden, was zusätzliche Widerstandsfähigkeit und eine Schutzschicht gegen Verschleiß und Korrosion bietet.
Dieses Produkt verfügt über einen präzisenProfilierter Bahnführerein System, das eine reibungslose und genaue Bewegung gewährleistet, die für Hochleistungsanwendungen erforderlich ist.
Die Betätigung dieses Produkts erfolgtLuftfahrzeugmit Antrieb und erfordert gefilterte Druckluft, die der Norm ISO 8573-1:2010 mit einer Reinheitsklasse von [7:] entspricht44].
Eine umfassende24 Monate GarantieDie Produkte sind in der Lage, sich zu beruhigen und über einen längeren Zeitraum zuverlässigen Service zu erbringen.
Nach dem Kauf enthält das Paketmit einer Breite von mehr als 20 mm,, und detailliertMontageanweisungDarüber hinaus ist das Betriebshandbuch zusammen mit einer Gründungserklärung für Ihre Bequemlichkeit online leicht zugänglich.
Die Einrichtung kann entweder mit einer mechanischen Einheit zur Aufrechterhaltung der Griffkraft oder mit einem Drucksicherungsventil ausgestattet werden, das alsSDV-PDie Kommission hat eine Reihe von Maßnahmen ergriffen.

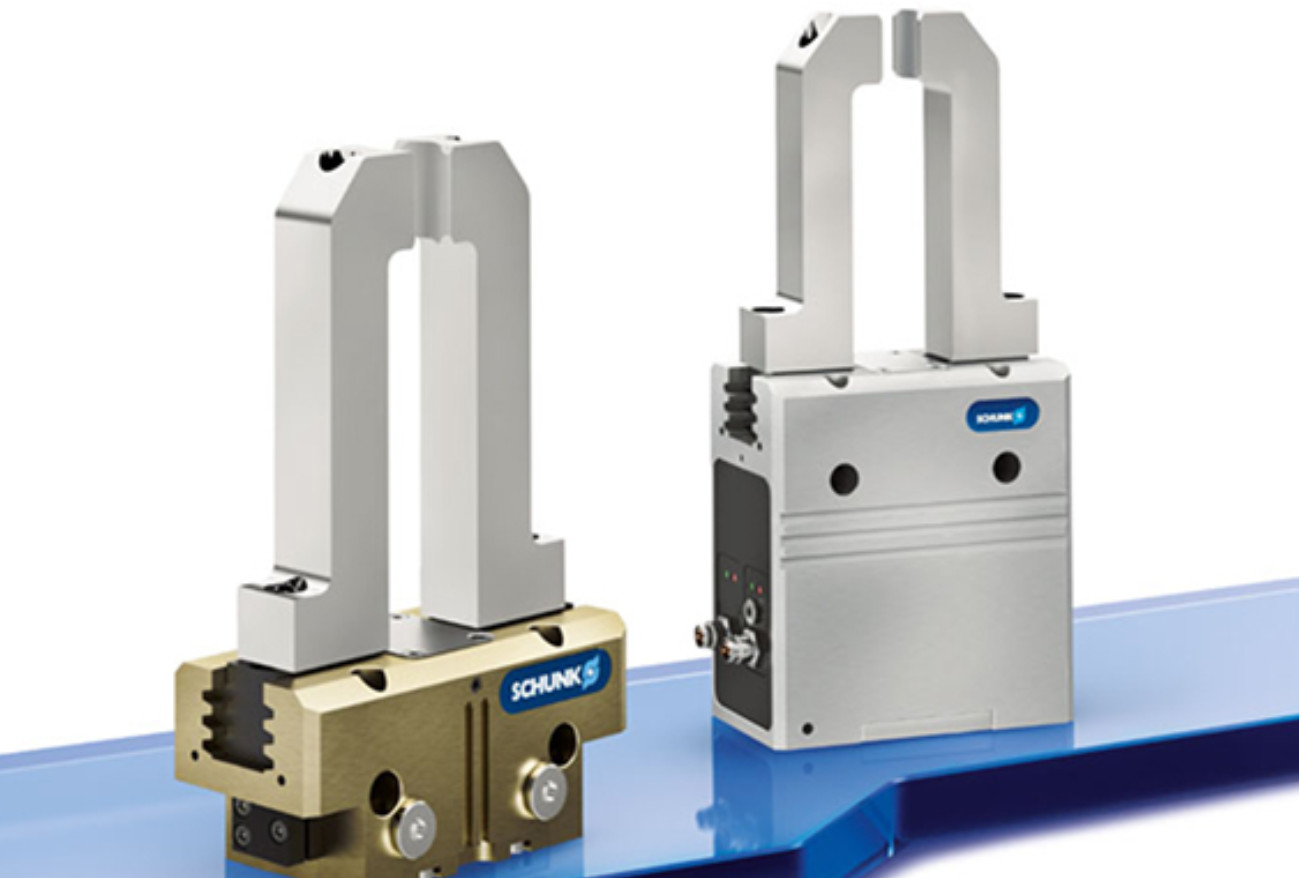

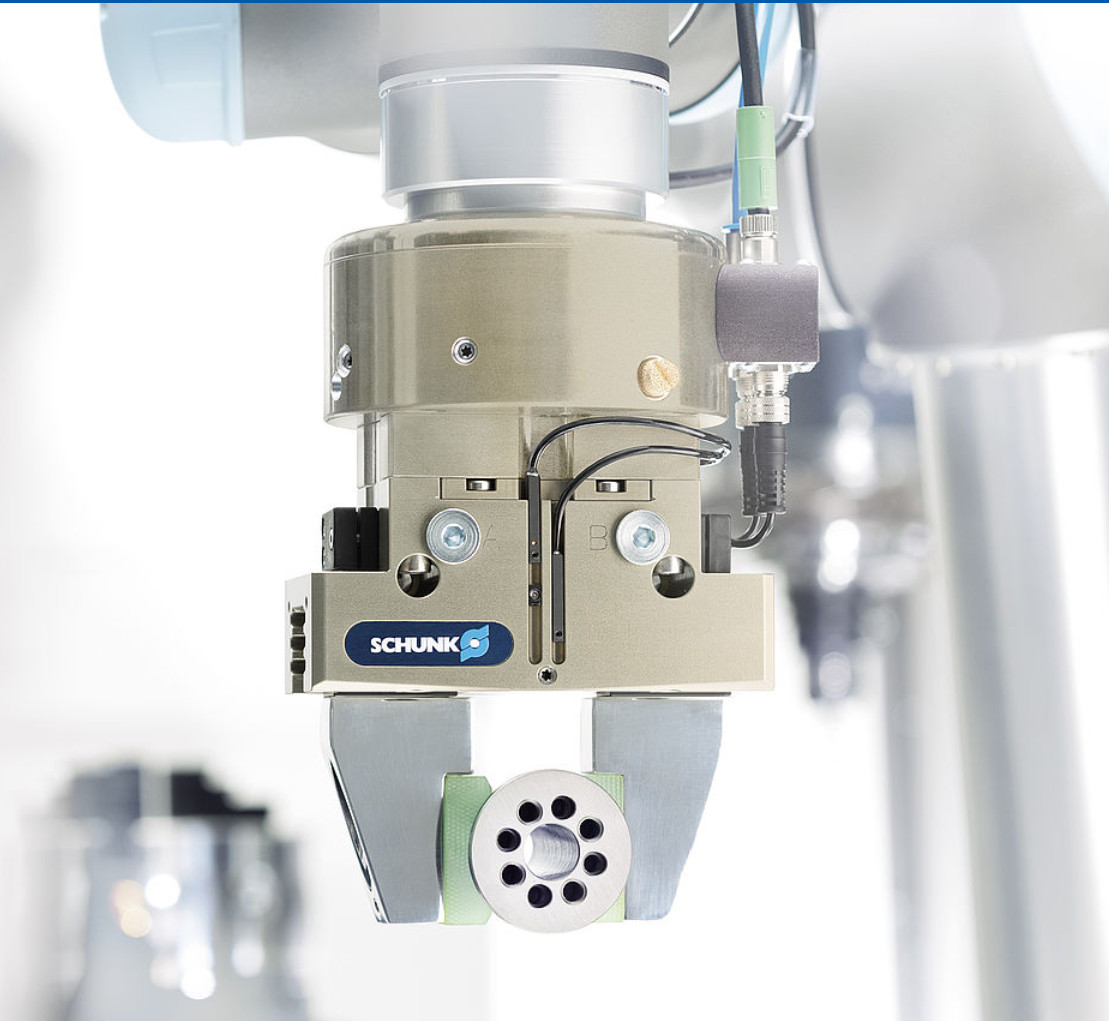

Das Roboterarmteil SCHUNK PHL 25-045 ist ein wesentlicher Bestandteil für anspruchsvolle Griffsysteme in verschiedenen Industrieanlagen.Es verfügt über ein robustes Design, das nach strengen Standards zertifiziert ist., die Zuverlässigkeit und Langlebigkeit in anspruchsvollen Umgebungen gewährleistet.das Modell PHL 25-045 lässt sich nahtlos in eine Vielzahl von Teilen von Industrieanlagen integrieren.
Dieses Greifersystem, das für eine Mindestbestellmenge von einem und einen Preis von 2600 Dollar entwickelt wurde, ist sowohl für kleine als auch für große Betriebe zugänglich.Das Standardpaket stellt sicher, dass das Produkt sicher ankommt und sofort einsatzbereit ist. Mit einer rechtzeitigen Lieferzeit und flexiblen Zahlungsbedingungen per T/T oder Link bietet SCHUNK seinen Kunden Komfort und Effizienz.Die Lieferfähigkeit dieser Roboterarmteile reicht aus, um die Anforderungen verschiedener Industriezweige zu erfüllen., um sicherzustellen, dass die Operationen ohne Sorge um die Verfügbarkeit von Teilen skaliert werden können.
Der PHL 25-045 ist mit einem Ocv von 63,7 V ausgestattet und verfügt über ein variables Reinigungsintervall, das für die Aufrechterhaltung der Leistung und Langlebigkeit des Greifersystems entscheidend ist.Die Schutzstufe IP65 bedeutet, dass das Produkt gut gegen Staub und Wasserstrahlen unter niedrigem Druck aus allen Richtungen geschützt ist, so dass es für den Einsatz in rauen Industrieumgebungen geeignet ist.Diese Eigenschaften machen die SCHUNK PHL 25-045 zu einem integralen Bestandteil eines automatisierten oder halbautomatisierten Systems, das zuverlässige und präzise Grifffähigkeiten erfordert.
Anwendungsfälle und Anwendungsszenarien für die SCHUNK PHL 25-045 umfassen automatisierte Montagelinien, Maschinenbetreuung, Materialbearbeitung und Verpackung in Sektoren wie der Automobilindustrie,ElektronikDie Anpassungsfähigkeit und Präzision machen sie zu einem unschätzbaren Bestandteil eines beliebigen Industrieausrüstungsbestands.Verbesserung der Effizienz und Wirksamkeit von Griffsystemen in einer Vielzahl von Betriebseinrichtungen.
Ob für eine kleine Werkstatt oder eine große Produktionsstätte, der SCHUNK PHL 25-045 bietet die Leistung und Zuverlässigkeit, die moderne Industrien verlangen.Mit seiner umfangreichen Versorgungsfähigkeit und seinem Qualitätsversprechen, sorgt SCHUNK dafür, dass seine Griffsysteme für Unternehmen, die ihren Betrieb mit hochwertigen Teilen von Industrieanlagen optimieren möchten, weiterhin eine Top-Wahl bleiben.
Markenbezeichnung:SCHUNK
Modellnummer:PHL 25-045
Herkunftsort:China
Zertifizierung:Bereitstellung
Mindestbestellmenge:1
Preis:$ 2600
Verpackungsdaten:Standardpaket
Lieferzeit:Zeitgemäß
Zahlungsbedingungen:T/T, Verbindung
Versorgungsfähigkeit:Das reicht.
Schlag pro Kiefer:45 mm
Reinigungszeit:Variable
Öffnungskraft:500 N
Modell:PHL 25-045
Typ der Ware:Robotergriffler
Unser Robotergreifer ist mit verschiedenen Arten von Robotersystemen kompatibel, einschließlichRoboterarm zur Montage,Chinesischer Roboterarm, undABB RoboterarmEs handelt sich um ein vielseitiges Bauteil, das für Präzision und Zuverlässigkeit entwickelt wurde.
Unser Produkt Roboterarmteile wird mit umfassender technischer Unterstützung und Dienstleistungen geliefert, um Ihre Zufriedenheit und die optimale Leistung Ihres Roboterarms zu gewährleisten.Unsere Unterstützung umfasst detaillierte Produktdokumentation, ein robuster FAQ-Bereich auf unserer Website, und Zugriff auf Firmware-Updates und Software-Tools für Programmier- und Diagnostikzwecke.Wir bieten auch Wartungstipps und Best Practices für die Pflege Ihrer Roboterarm-KomponentenBitte beachten Sie, dass direkte technische Unterstützung während der normalen Geschäftszeiten erbracht wird und je nach Region variieren kann.Unser engagiertes Team von technischen Experten ist bereit, Sie mit Schritt-für-Schritt-Anleitung zu unterstützen.Weitere Ressourcen und Hilfsmaterialien finden Sie auf unserer Website.
Produktverpackung für Roboterarmteile:
Alle Komponenten der Roboterarmteile sind in maßgeschneiderten Schutzfolieinsätzen fest eingeschlossen, um die Stabilität beim Transport zu gewährleisten.Jedes Teil ist einzeln in antistatisches Material gewickelt, um elektrostatische Entladungsschäden zu verhindernDie Außenverpackung besteht aus einer langlebigen, Wellpappenbox, die mit dem Produktnamen, den Bauteilnummern und einem scannablen Barcode für eine einfache Identifizierung und Bestandsverwaltung versehen ist.
Versandanweisung für Roboterarmteile:
Die verpackten Roboterarmteile werden in einer versiegelten Wellpappenbox mit zerbrechlichen Aufklebern an allen Seiten versendet, um die Kuriere über den empfindlichen Inhalt zu warnen.Die Box wird mit schwerem Transportband dicht verschlossen, um zu verhindern, dass sie während des Transports geöffnet wirdEin detaillierter Verpackungspapier wird in einem wasserdichten Beutel an der Außenseite angebracht, in dem alle enthaltenen Komponenten und ihre jeweiligen Mengen aufgeführt sind.Der Versand erfolgt über einen vertrauenswürdigen Logistikdienstleister mit Versicherungsschutz für den vollen Wert des Inhalts., und Nachverfolgungsinformationen werden bei Versand zur Verfügung gestellt.
