Herkunftsort:
China
Markenname:
SCHUNK
Zertifizierung:
Provide
Modellnummer:
PHL 25-045
Treten Sie mit uns in Verbindung
Schlag pro Kiefer:45 mm
Schließkraft:500 N
Eröffnungskraft:500 N
Schließkraft mit Fingerlängen von 0 mm:508 N
Öffnungskraft mit Fingerlängen von 0 mm:508 N
Gewicht:10,89 kg
Empfohlenes Werkstückgewicht:20,5 kg
Zylindervolumen pro Doppeltakt:107 cm3
Betriebsdruck:
Betriebszeiten:
Spezifikationen für Finger:
Umwelt- und mechanische Spezifikationen:
Moment- und Kraftvorgaben:
Die Griffkraft wird als die kombinierte Kraft berechnet, die von jedem Griffkiefer in einem bestimmten Abstand vom Drehpunkt ausgeübt wird.als Entfernung P bezeichnet (siehe zugehöriges Diagramm für ein visuelles Verständnis).
Die Länge der Greiferfinger wird durch Messung von der definierten Bezugsebene bis zum Abstand P bestimmt, der sich in Richtung der Hauptachse des Greifers erstreckt.Diese Länge gilt bis zum Erreichen des Standardbetriebsdrucks als zulässig.Überschreitet der Druck diese Normschwelle, so ist eine Anpassung der Fingerlänge notwendig, die sich umgekehrt mit dem Anstieg des Betriebsdrucks vergrößert.
Die Wiederholungsgenauigkeit des Geräts wird durch die Positionsdifferenz über eine Folge von 100 gleichbleibenden Zyklen bestimmt.
Das zulässige Gewicht eines Werkstücks für einen gesicherten Griff wird anhand eines statischen Reibungskoeffizienten von 0 abgeleitet.1 und eine Sicherheitsgrenze von Faktor 2 zur Verhinderung eines Rutsches des Werkstücks bei Schwerkraftbeschleunigung (g)Bei der Verwendung von Form- oder Verkapselungsgriffen ist die zulässige Gewichtskapazität des Werkstücks erheblich erhöht.
Die dokumentierten Zeiträume für das Schließen und Öffnen der Kiefer der Basis spiegeln nur die physikalische Bewegung des Kernmechanismus wider.Es ist wichtig zu beachten, dass diese Zeiträume nicht Verzögerungen von Ventilaktivierung, die Zeit, die für die Befüllung der Schläuche benötigt wird, oder eine Latenzzeit, die mit den Antworten des Programmierbaren Logikcontrollers (PLC) verbunden ist.Diese zusätzlichen Intervalle müssen unbedingt berücksichtigt werden, wenn die Gesamtzykluszeiten bestimmt werden..
Die Funktionsarchitektur des Mechanismus basiert auf dem Doppelkolben-Rack- und -Pinion-Design, das sein grundlegendes Funktionskonzept darstellt.
Das Gehäuse des Bauteils besteht aus extrudiertem ProfilAluminium, was sowohl die Haltbarkeit als auch die Leichtbauweise für eine überlegene Leistung gewährleistet.
Der Unterkiefer ist aus hochwertigemAluminiumlegierungDies bietet einen zusätzlichen Oberflächenschutz und verlängert die Lebensdauer des Bauteils.
EineProfilierte SchienenführerEin Mechanismus zur präzisen und reibungslosen Führung verwendet wird, um sicherzustellen, dass das Gerät mit höchster Genauigkeit arbeitet.
Die Einheit wird pneumatisch betätigt, wobeigefilterte Druckluftgemäß den Normen ISO 8573-1:2010 mit Reinheitsklasse [7:4Dies fördert eine gleichbleibende Leistung und Zuverlässigkeit.
Wir bieten eine umfassende24 Monate GarantieMit diesem Produkt, die Qualität und Handwerklichkeit zu unterstützen.

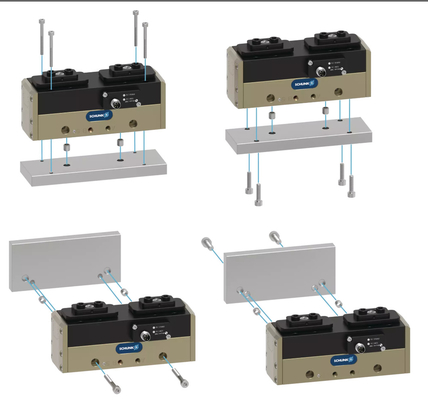

Das Produktpaket umfasstmit einer Breite von nicht mehr als 20 mm,O-Ringefür eine direkte Verbindung und detaillierteMontageanweisungDarüber hinaus können Kunden die Betriebsanleitung mit der Gründungserklärung online einsehen, wodurch die Informationen bequem und sofort verfügbar sind.
Die Aufrechterhaltung der Griffkraft beträgtmöglichBenutzer haben Optionen wie die Wahl der Version, die mitMechanische Aufbewahrung der Zugkraftoder mit einemDrucksicherungsventil SDV-P, je nach ihren spezifischen Bedürfnissen.

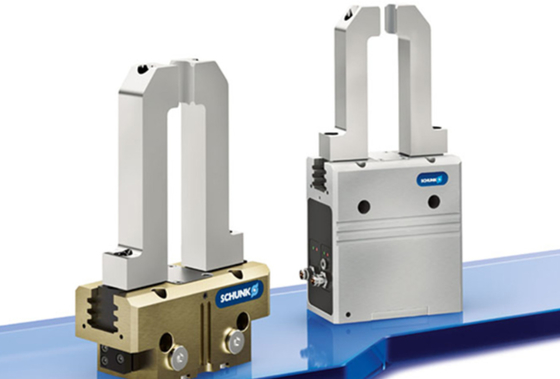

Die SCHUNK PHL 25-045 ist ein Höchststand an Präzision und Zuverlässigkeit im Bereich der Teile für industrielle Anlagen, besonders für die Integration in komplexe Automatisierungssysteme konzipiert.Als führende Komponente der Robot Gripper TechnologieDie Marke SCHUNK steht für außergewöhnliche Qualität.und das Modell PHL 25-045 ist keine Ausnahme., das eine Bescheinigung trägt, die von seiner Exzellenz zeugt.
Mit einer Mindestbestellmenge von nur einer Einheit ist die SCHUNK PHL 25-045 sowohl für Kleinbetriebe als auch für große industrielle Projekte zugänglich.die hohe Leistungsfähigkeit und Langlebigkeit des Produkts widerspiegeltDie Verpackungsdetails werden sorgfältig behandelt, wobei das Produkt in einer Standardverpackung geliefert wird, die seine sichere Ankunft garantiert.die für Unternehmen von entscheidender Bedeutung ist, die ihre Betriebseffizienz aufrechterhalten oder verbessern wollen.
Die Zahlungsbedingungen sind flexibel, wobei T/T und Link akzeptiert werden, was einen reibungslosen Transaktionsprozess erleichtert.die darauf hindeutet, dass SCHUNK voll und ganz darauf vorbereitet ist, den Anforderungen des Marktes an den PHL 25-045 gerecht zu werden, um sicherzustellen, daß die Kunden dieses wesentliche Industrieausrüstungsteil immer dann erwerben können, wenn dies erforderlich ist.
Als Robotergreifmaschine verfügt die SCHUNK PHL 25-045 über eine gewaltige Öffnungskraft von 500 N, wodurch sie eine Vielzahl von Aufgaben mit Leichtigkeit und Präzision bewältigen kann.Während Schlagverstellbarkeit ist nicht ein Merkmal dieses Modells, sein robustes Design und seine überlegene Baugüte machen ihn zu einem zuverlässigen Bestandteil eines jeden automatisierten Systems.Es ist so konzipiert, dass es nahtlos mit anderen Roboterkomponenten zusammenarbeitet, um eine umfassende Automatisierungslösung zu schaffen.
Der SCHUNK PHL 25-045 ist ebenfalls mit einer Schutzstufe von IP65 ausgelegt, wodurch sichergestellt wird, dass er gut gegen Staub und Niederdruckwasserstrahlen aus allen Richtungen geschützt ist.Sie ist für anspruchsvolle industrielle Umgebungen geeignet.Dieses Schutzniveau unterstreicht die Langlebigkeit des Produkts und das Engagement der Marke, Geräte bereitzustellen, die den Anforderungen des industriellen Gebrauchs standhalten.
Die Anwendungsfälle und Szenarien für die SCHUNK PHL 25-045 sind vielfältig, von der Automation der Montagelinie, wo Präzision und Zuverlässigkeit von größter Bedeutung sind,für den Betrieb von Maschinen in Sektoren wie der AutomobilindustrieDieser Roboter-Gripper ist ein unverzichtbarer Bestandteil jedes Industriegeräteteilbestands, das für Leistung und Zuverlässigkeit in anspruchsvollen industriellen Umgebungen ausgelegt ist..
Markenbezeichnung:SCHUNK
Modellnummer:PHL 25-045
Herkunftsort:China
Zertifizierung:Bereitstellung
Mindestbestellmenge:1
Preis:$ 2600
Verpackungsdaten:Standardpaket
Lieferzeit:rechtzeitig
Zahlungsbedingungen:T/T, Verbindung
Versorgungsfähigkeit:Das reicht.
SchutzniveauIP23S
Klassifizierung der Erzeugnisse:Greifer-System
Berechnetes Mtbf:30,000 Stunden
Schutznummer:IP65
Max. Umgebungstemperatur:90 °C
Entdecken Sie außergewöhnliche Klemm- und Greiferlösungen mit unseren SCHUNK PHL 25-045 Handling Robot Arm Teilen.Unsere Industrie-Roboter-Teile sind ein Beweis für eine fortschrittliche Fertigung mit einem robusten Schutzniveau von IP23S und einem berechneten MTBF von 30Jedes Greifersystem ist speziell für die Verbesserung Ihrer Automatisierungsprozesse konzipiert und gewährleistet eine hohe Leistungsfähigkeit und Langlebigkeit selbst in den anspruchsvollsten industriellen Umgebungen.
Unsere Roboterarmteile werden mit umfassender technischer Unterstützung und Dienstleistungen geliefert, um Ihre Zufriedenheit und die optimale Leistung unserer Produkte zu gewährleisten.Unser Expertenteam ist bestrebt, Ihnen die Anleitung und Unterstützung zu geben, die Sie für die Installation benötigen, Betrieb und Wartung.
Technische Unterstützung umfasst:
Zu den Dienstleistungen gehören:
Bitte beachten Sie die mit Ihrem Produkt gelieferte Dokumentation für spezifische Support- und Serviceanweisungen oder wenden Sie sich an unser Support-Team, um persönliche Unterstützung zu erhalten.
Produktverpackung:Jedes Roboterarm-Teil ist individuell in eine speziell angepasste Schutzfolie eingeschlossen, um sicherzustellen, dass das Bauteil während des Transports sicher bleibt.mit einer Breite von mehr als 20 mm,Auf der Außenseite der Verpackung ist der Produktname, die Bauteilnummer und eine empfindliche Warnung, mit Vorsicht umzugehen, deutlich gekennzeichnet.
Versand:Die verpackten Roboterarmteile werden über einen vertrauenswürdigen Kurierdienst versandt, um eine zuverlässige und effiziente Lieferung zu gewährleisten.Kunden können den Fortschritt ihres Pakets überwachenWir bieten Standard- und beschleunigte Versandoptionen an, um unterschiedliche zeitkritische Bedürfnisse zu erfüllen.Bitte beachten Sie, dass die Versandzeiten je nach Bestimmungsort und Zollbearbeitung für internationale Bestellungen variieren können..
