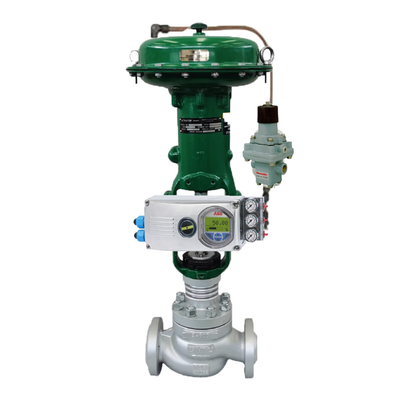

Name: Kugelventilantrieb der chinesischen Marke Chuanyi mit Ventilstellungsregler ABB V18345 und Regler Fisher 67CFR
Brand: ABB
SKU: EDP300
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (165 reviews)

Haus > produits > Regelventilstellwerk >

Kugelventilantrieb der chinesischen Marke Chuanyi mit Ventilstellungsregler ABB V18345 und Regler Fisher 67CFR

ABB V18345 Ventilstellungsregler

Kugelregelventilantrieb

Markenname:

ABB

Modellnummer:

EDP300

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat

Kugelventilantrieb der chinesischen Marke Chuanyi mit Ventilstellungsregler ABB V18345 und Regler Fisher 67CFR

Produkt-Details

Produktbezeichnung:

Position Master ABB digitaler Stellungsregler für Druckregelventile, intelligenter Stellungsregler d

Marke:

ABB

Modell:

EDP300

Matrial:

Legierung/Stahl

Ventilart:

Druckregler

Widerstand:

Max.500 20mA DC

Versorgungsdruck:

0.14~0.7Mpa

Linearitäten:

±0.5% F.S

Hysterese:

±0.5% F.S

Empfindlichkeit:

±0.2% F.S

Reapeatability:

±0.3% F.S

Verwandte Produkte

86-151-2102-3088

edward.zhao@gongboshi.com

Kontakt jetzt

Produkt-Beschreibung

Produktbeschreibung

Position Master ABB digitaler Ventilstellungsregler für Druckregelventil Intelligente Stellungsregler der Serie EDP300 mit vielen Lagerbeständen

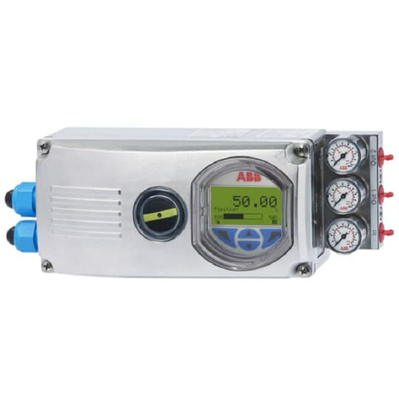

Der PositionMaster EDP300 ist ein elektronisch konfigurierbarer Stellungsregler mit Kommunikationsfähigkeit, der für den Anbau an pneumatische Linear- oder Schwenkantriebe konzipiert ist.Es zeichnet sich durch ein kompaktes Design, einen modularen Aufbau und ein hervorragendes Preis-Leistungs-Verhältnis aus.
Die vollautomatische Ermittlung der Regelparameter und die Anpassung an den Aktor ermöglichen eine erhebliche Zeitersparnis sowie ein optimales Regelverhalten.
Die erweiterte Diagnosefunktion des PositionMaster EDP300 bietet dem Anwender die
Möglichkeit, auswählbare Ventilleistungsdiagnosen durchzuführen und vorbeugende Maßnahmen am Steuerventil zu planen
Die anhand der Ergebnisse ermittelten Wartungsarbeiten sollen eine erhöhte Systemverfügbarkeit gewährleisten und minimieren
unvorhergesehene kostenintensive Ausfälle.In diesem Dokument stellen wir Beispiele typischer Online- und Offline-Tests bereit, die von durchgeführt werden können
Stellungsregler EDP300:
- Partial Stroke Test
- Ventilsignatur
- Geschwindigkeits-über-Positionstest
- Schmetterlingsdiagnose
- Drag-Indikator
- Ventilsprungreaktion

Spezifikationen

Druckbereich	5–100 psi (35–700 kPa), (0,35–7 bar)
Zertifizierungen	PED, CUTR, ATEX
Eingangsdruckbewertung	Maximal 210 psi (1,5 MPa, 15 bar).
Betriebstemperatur	Standardtemperatur
Verbindung	MAGNET
Anwendung	Gas- und Ölindustrie

Besondere Merkmale


Für diesen Test ist die EDP300-Drucksensormoduloption erforderlich.
Hierzu dient die Ventilsignatur, die über den DTM angezeigt wird
Ermitteln Sie die Haftreibung und Gleitreibung des Ventils.Das Ventil
Es wird auch die Hysterese angezeigt, dazu die verschiedenen
Positionen über den gesamten Ventilbereich werden schrittweise angefahren.
Wenn die Ventilsignatur beginnt, wird der gesamte Ventilbetriebsbereich angezeigt
denn die „offenen und geschlossenen Richtungen“ sind unkontrolliert abgedeckt
Art und Weise (Open-Loop-Test).Während dieses Vorgangs steigt der Druck
Muster der diagnostischen Drucksensoren werden mit a aufgezeichnet
konfigurierbare Anzahl von 10 bis 100 Positionen.
Für jeden Schritt gibt es eine Verzögerung von 4 Sekunden, damit das Ventil einstellen kann
von selbst, nachdem die gewünschte Position erreicht wurde.
Sobald der Signaturtest abgeschlossen ist, werden die von ausgewählten Parameter ausgewählt
werden vom Gerät geladen und angezeigt.
Die Folge ist eine übermäßig starke Bewegung des Ventils
als größere Hysterese angezeigt.
Zusätzlich die Position und Signalwellenform für das optionale
Universal Input kann ebenfalls aufgezeichnet werden.
Die Ventilsignatur einer neuen oder überholten Baugruppe liefert
wertvolle Daten als Basisleistung zum Vergleich
Ventil- und Antriebszustand im Rahmen der routinemäßigen Ventilüberwachung
Leistungsüberprüfung.


Detaillierte Bilder

Verpackung und Lieferung

Unser Service

1.Schnelle Lieferung
Bei Gleichteilen können wir die Ware innerhalb von 3 Tagen liefern

2.Originalprodukte
Alle von uns verkauften Produkte stammen vom Originalhersteller.Wir werden alle Herstellerdokumente einreichen, während wir die Lieferung abschließen.

3. Qualitätssicherung

4.Technischer Support
Einschließlich Inspektion, Reparatur und Wartung können wir alle Arten von technischem Support leisten.

5.Schnelle Antwort
Unsere Mitarbeiter sind rund um die Uhr online und beantworten Ihre Fragen sehr schnell.

Unser Unternehmen

Xiangjing (Shanghai)Maschinen- und Elektrotechnik.Co., Ltd.

Xiangjing (Shanghai)Maschinen- und Elektrotechnik.Co., Ltd. ist hauptsächlich in den Bereichen technische Entwicklung, technische Beratung, technischer Service, Installation und Inbetriebnahme in den Bereichen Schiffstechnik, Öl und Gas, Petrochemie, Wasserschutz und Wasserkraft, thermische Stromerzeugung und andere mechanische und elektrische Ausrüstungsprodukte tätig.Flüssigkeitsregelventile bekannter Marken;Instrumentierung;hydraulische Rohrverbindungsstücke;Lager;Robben;Industrielle Automatisierung und andere High-Tech-Unternehmen.
