schweißender FD-B4S 7 Achsen-Roboterroboterarm und Brennschneider und tig-Schweißgeräte für Verkauf für OTC
Produktbeschreibung
| Spezifikation | Wert |
| Zahl von Äxten | 7 |
| Maximale Nutzlastkapazität | 4 Kilogramm |
| Positionswiederholbarkeit | +/- 0,08 Millimeter (Anmerkung 1) |
| Horizontale Reichweite | 1435mm |
| Vertikale Reichweite | 2446mm |
| Antriebs-Kapazität | 3550W |
| Arbeitsbereich, Arm, J1 (Rotation) | +/- 170º |
| Arbeitsbereich, Arm, J2 (unterer Arm) | -145º~+70º |
| Arbeitsbereich, Arm, J3 (Oberarm) | -170°~ +142.6° |
| Arbeitsbereich, Handgelenk, J4 (Schwingen) | +/- 155° |
| Arbeitsbereich, Handgelenk, J5 (Verbiegen) | -45°~ +225° (Anmerkung 2) |
| Arbeitsbereich, Handgelenk, J6 (Torsion) | +/- 205° (Anmerkung 2) |
| Maximale Geschwindigkeit, Arm, J1 (Rotation) | 3,66 rad/s {210°/s} |
| Maximale Geschwindigkeit, Arm, J2 (unterer Arm) | 3,66 rad/s {210°/s} |
| Maximale Geschwindigkeit, Arm, J3 (Oberarm) | 3,66 rad/s {210°/s} |
| Maximale Geschwindigkeit, Handgelenk, J4 (Schwingen) | 7,33 rad/s {420°/s} |
| Maximale Geschwindigkeit, Handgelenk, J5 (Verbiegen) | 7,33 rad/s {420°/s} |
| Maximale Geschwindigkeit, Handgelenk, J6 (Torsion) | 10,5 rad/s {600°/s} |
| Handgelenk-Last, zulässiger Moment, J4 (Schwingen) | N*m 10,1 |
| Handgelenk-Last, zulässiger Moment, J5 (Verbiegen) | N*m 10,1 |
| Handgelenk-Last, zulässiger Moment, J6 (Torsion) | 2,94 N*m |
| Handgelenk-Last, zulässiger Trägheitsmoment, J4 (Schwingen) | 0,38 kg* m@2 |
| Handgelenk-Last, zulässiger Trägheitsmoment, J5 (Verbiegen) | 0,38 Kilogramm *m^2 |
| Handgelenk-Last, zulässiger Trägheitsmoment, J6 (Torsion) | 0,03 Kilogramm *m^2 |
| Armoperationsquerschnittsfläche | 2,57 m^2 x 340° |
| Umweltbedingungen | 0 | 45°C, 20 | 80% relative Feuchtigkeit (keine Kondensation) |
| Masse | 189 Kilogramm |
| OberarmNutzlastkapazität | 10 Kilogramm (Anmerkung 3) |
| Installationsart | Bodenart |
| Farbenfarbe | Weiß (Munsell 10GY9/1) |

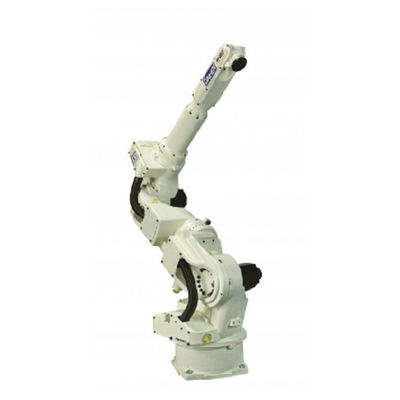

Unser FD-B4S, 7 Achse, Durcharm, Lichtbogenschweißenroboter ist kurz und feste Räume der mittleren Reichweite mit gedrängten schweißenden Zonen ideal. Ergebnisse eines Durcharmentwurfs in einem dünnen Manipulator ohne die Außenkabel oder Rohre, zum der Bewegung oder herein schwer zugänglich zu haken oder der gedrängten Bereiche zu behindern.
• Rotation des 7th-axis ermöglicht Störungsvermeidung, ohne die Position und/oder die Haltung des Ende-vonarmwerkzeugs zu ändern
• Behält den optimalen Winkel und die Haltung des Ende-vonarmwerkzeugs jederzeit, mit dem Ergebnis der erhöhten Schweißungsqualität und der Leichtigkeit der Programmierung bei
• Bietet einen breiten Arbeitsbereich mit einem unabhängig Gelenkarm an
• Nahtlose digitale Verbindung mit aller schweißenden Stromversorgung Marke OTCs DAIHEN
• Verbesserte zurückhaltene Steuerung der Erschütterung liefert reibungsfreie Roboterbewegung
• Eingebauter mechanischer Schock-Sensor
• Einzelne Quelltechnologie – alle Komponenten werden durch OTC DAIHEN hergestellt.
• In hohem Grade vielseitige Entwurfsunterstützungen die meisten schweißenden Anwendungen
• Windows XP basierte offene Architektur
• Große Speicherkapazität und 40 Input/40 ErtragSteuersignale
• Moderne PLC-Funktionen lassen das Leiterdiagramm zu, das direkt durch redigiert, unterrichten Anhänger
• Netzfähigkeiten – schließt an Ethernet, DeviceNet und PROFIBUS-Verbindungen an (kann zusätzliche Hardware erfordern)
• Ikonenanzeigen unterstützen in schnellen u. einfachen Unterricht
• Farbbildschirm 640×480 VGA mit Farbbildschirm LED-Hintergrundbeleuchtung 65536
• Position 3 ermöglichen Schalter liefert erhöhte Sicherheit
• Multi-Schirmfunktion erlaubt Benutzer, bis 4 Schirme gleichzeitig anzusehen
• Bildschirmhilfe-Funktionen mit kompletten Anweisungshandbüchern
• Standardnotenbildschirmanzeige mit StoßWählbetrieb
