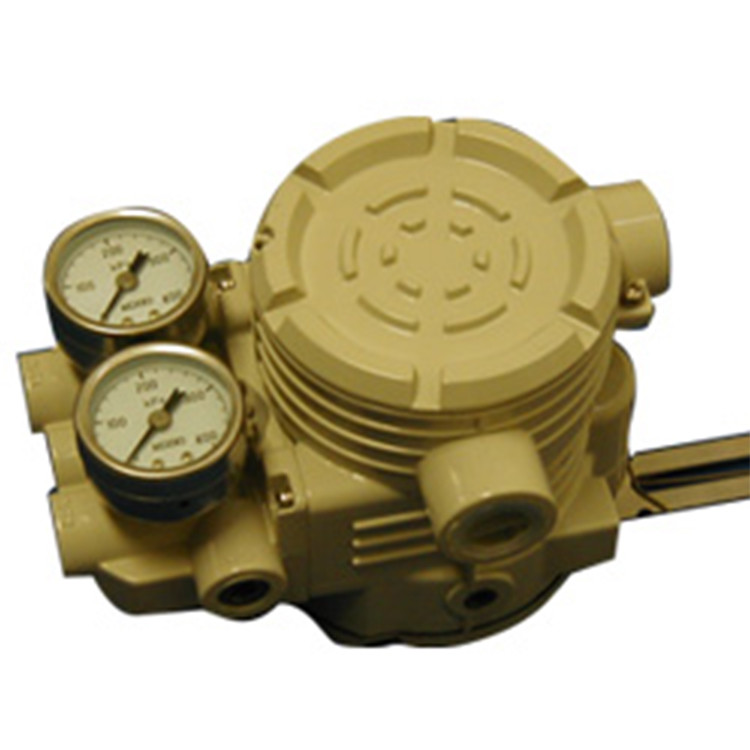

Eletro-pneumatisches Stellwerk und Ventilstellwerk
Ventilstellwerk koso Reihe des Preises EP1000
SPEZIFIKATION
| Reihe | EP1000 | |
|---|---|---|
| Anwendbare Auslöser | Einzelne und doppelte verantwortliche Auslöser | |
| Eingangssignal | 4 zu DC 20mA (justierbar zu 1/4 aufgeteilter Strecke) | |
| Stromversorgung | 2-drahtige Art | |
| Eingangsimpedanz | 500Ω an 20mA (Eingangsspannung kleiner als 10V) | |
| Charakteristisch | Linear (gewünschte charakteristische settable) | |
| Regelventil | Nicht-Blutenart Einfachwirkende und doppelte verantwortliche Arten sind verfügbar |
|
| Luftzufuhr | 140 zu 700kPa | |
| Luftverbrauch | ErtragLuftdruck 50% 5Nl/min an der 140kPa Luftzufuhr 15Nl/min an der 400kPa Luftzufuhr |
|
| Max. Kapazität | Kapazität, wenn Ertrag atmosphärische Lüftung ist 175Nl/min an der 140kPa Luftzufuhr 400Nl/min an der 400kPa Luftzufuhr |
|
| Leistung | Für einfachwirkenden Auslöser Linearitäten: +/--1,0% von Rumpfstation. Hysterese: 0,5% von Rumpfstation. Ansprechwert: 0,1% von Rumpfstation. Wiederholbarkeit: 0,2% von Rumpfstation. |
Für doppelten verantwortlichen Auslöser Linearitäten: +/--1,5% von Rumpfstation. Hysterese: 0,8% von Rumpfstation. Ansprechwert: 0,2% von Rumpfstation. Wiederholbarkeit: 0,3% von Rumpfstation. |
| Das oben genannte stellt die Leistung des Stellwerks auf einem Auslöser ohne ein Ventil dar. Für die Leistung der kompletten Einheit mit einem Ventil und einem Auslöser, sehen Sie KOSO-STANDARDspezifikation. | ||
| Kalibrierung | 1 Knopfkalibrierung Kalibrierung durch Stellwerk allein. Programm besitzen mit Anmerkung PC oder Disktop-PC |
|
| Eigendiagnoseeinzelteile | Luftzufuhrkontrolle/Funktionsüberprüfung Eath-Einheit/über Lastskontrolle Ausfallungsposition für den Zusammenbruch auswählbar |
|
| Flugverbindung | Rc 1/4 | |
| Verdrahtungsverbindung | G 1/2 | |
| Umgebende Temperatur | Standard: -20 zu 80°, Explosionsart: -20 zu 60° | |
| Umgebender Feuchtebereich | 10 bis 90% relative Feuchtigkeit | |
| Einschließung | Wetterbeweisart (IP65), explosionssichere Art (ExdCT6) | |
| Standardanicillary | Selbst-manuelle Änderung | |
| Wohnungsmaterial | Aluminiumlegierung | |
| Beschichten | Epoxidharzgruppenfarbe | |
| Streichmassen | Körper: Dunkelgrün, Abdeckung: Hellgrau | |
| Apporox. Gewicht | 2.6kg | |
| Optionale Spezifikationen | Verfügbar auf Anfrage | |
| Stellungsübermittler | 4 zur 2-drahtigen Art 20mA Energiequelle erfordert zusätzlich zum Eingangssignal. |
|
| Endschalter | Offen/geschlossen Open-Collector-Art |
|
| Eigendiagnoseanzeichen | Diagnosenauswirkung auf LED Unterschiedliche Stromversorgung erfordert |
|
| Verdrahtungsverbindung | 1/2 NPT | |
| Flugverbindung | 1/4 NPT | |
Produkt-Beschreibung
EP1000: Eletro-pneumatisches Stellwerk
Dieses ist ein intelligentes elektropneumatisches Stellwerk, das an Feldausrüstungs-Kommunikation Standard-HIRSCH sich anpaßt, der ein Weltstandard ist.
Es ermöglicht einfache und positive digitale Anpassung von StellwerkAnsprechcharakteristika und null und Spanne von einem Hostequipment, das DDL anbringt oder von einem HHC (Handsprecher). Außerdem wenn die Schlüsselkalibrierung 3 durch einen Druckknopf durchgeführt ist, der im Stellwerk errichtet wird, ist es möglich, Kernstücke durch Einheitsstellwerk, ohne Bedarf an HHC oder an dergleichen einzustellen.
Es kann zu einem Auslöser von irgendwelchen der einzelnen Aktionsart, der doppelten Aktionsart, der Drehart und der linearen Art angebracht werden, und es funktioniert mit einem Signal der Instrumentierung 4-20mA und einer Druckluft. Deshalb ist es ein Stellwerk der breiten Universalität, und es ist fähig zum Übertragen von Eigendiagnoseinformationen und andere außer Ventilöffnung und öffnet sich,/nahe Grenzsignale zu einem Hostequipment, das an HIRSCH sich anpaßt.
KOSO entwickelt jetzt FF Ausrüstung behandelnd, die bis zu den Steuersignalen digitalisiert und an Fieldbus-Grundlagen-Standards sich anpaßt.
