UNIVERSALroboter-ZUSÄTZE IGUS UR-CLAMP SICHERN KABEL-ANLEITUNG

Einleitung

• Das igus® triflex® R System führt die Kabel und Schläuche, die entlang dem UR-Roboter sicher sind
• Anleitung über synthetische Klammern und Energieketten um die Arme des UR-Roboters

Eigenschaften und Nutzen

• Einfache und schnelle Installation
• Baukastenprinzip – einfach zu verkürzen und zu verlängern
• Verkabeln Sie Anleitung mit minimalem Biegungsradius- und Minimumdrehungswinkel
• Einfache und schnelle Füllung mit vorgespannten Kabeln (Verbindungsstücke) von der Außenseite (TRE, TR-Logik)
• Zwei oder drei Kammern für das Trennen von Kabeln und von Schläuchen

• Maße:

  UR3/UR3e

  • TR.916.810.054
    • 30mm Breite,
    • 130,5mm Höhe,
    • Ø 54mm
  • TR.916.810.066
    • 30mm Breite,
    • 142,5mm Höhe,
    • Ø 66mm

  UR5

  • TR.916.810.075
    • 30mm Breite,
    • 152mm Höhe,
    • Ø 75mm
  • TR.916.810.086
    • 30mm Breite,
    • 162,5mm Höhe,
    • Ø 86mm

  UR10

  • TR.916.810.086
    • 30mm Breite,
    • 162,5mm Höhe,
    • Ø 86mm
  • TR.916.810.108
    • 30mm Breite,
    • 185mm Höhe,
    • Ø 108mm

Wie es funktioniert

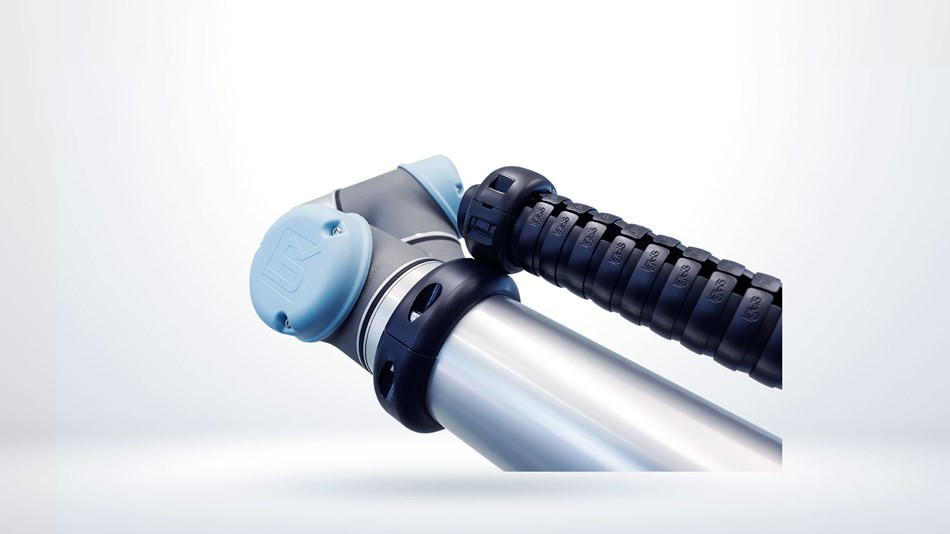

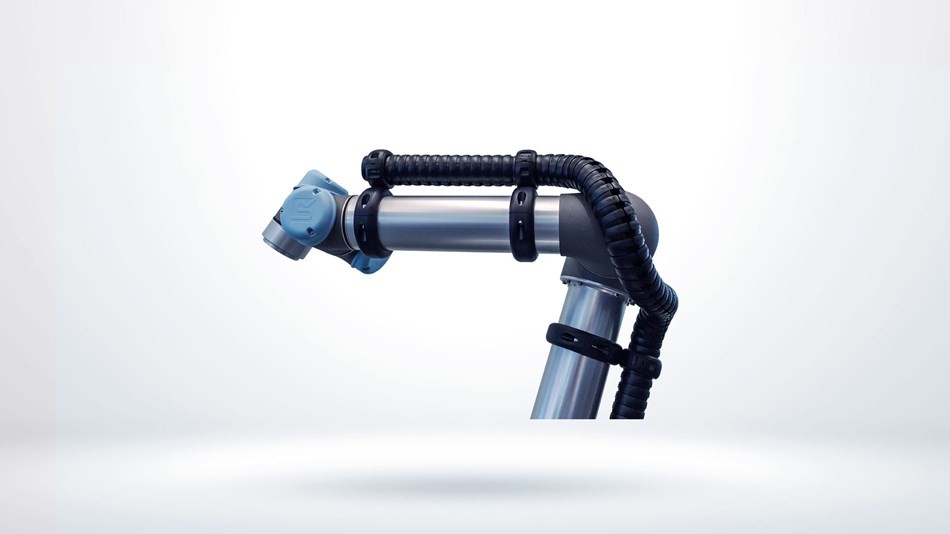

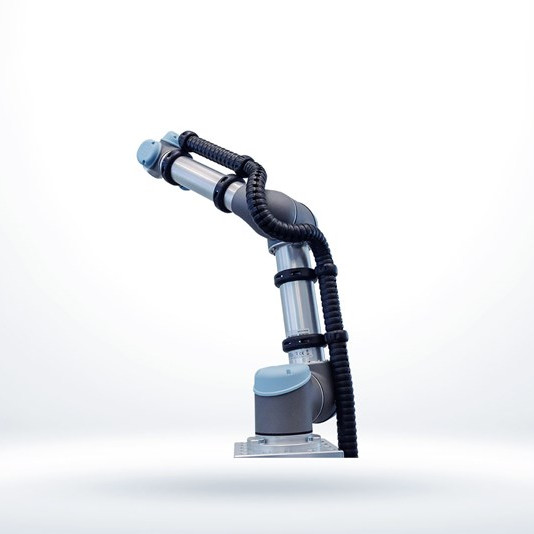

• Neue Anleitung des triflex® R Systems mit dem Gebrauch der Schutze und der synthetischen Klammern für alle UR-Roboter.
• Einfache Montage der NEUEN synthetischen Klammern mit integrierten Schrauben für ein elegantes leitendes Energiesystem ohne irgendwelche Störungskonturen

 Anwendungen

• Kleben, führend und Schweißen zu
