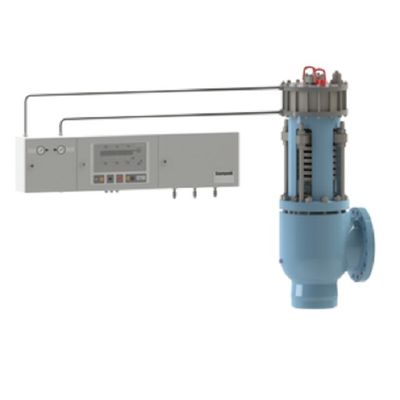

TRUNKENBOLD Sempell-Modell TRUNKENBOLD Entwurf mit schweißendem Ende oder Flanschverbindungs-Hochdruckdampf-Sicherheitsventil

TRUNKENBOLD Sempell-Modell TRUNKENBOLD Entwurf mit schweißendem Ende oder Flanschverbindungs-Hochdruckdampf-Sicherheitsventil

Hochdrucksicherheitsventil für Kesselschutz im Scheibenfederentwurf mit schweißendem Ende oder Flanschverbindungen

Eigenschaften

Hohe Enge bis zum gesetzten Druck wegen der Ergänzungslast
Reibungsloses Funktionieren (keine Kräfte durch das Knallen)
Scheibenfeder erlaubt die höheren Kräfte, die mit schraubenartigem Frühling verglichen werden. Dieses ergibt hohen gesetzten Druck sogar für die hohen Kapazitäten.
Mechanischer Aufzughalt stellt Funktionsstabilität sicher
Blockierung für hydrostatischen Test ohne Zusatzteile
Hoher zulässiger Rückstau

Spezifikationen

Größen-Einlass: DN 100 – DN 600
NPS 4 – NPS24

Temperaturspanne:

Bis °F +700 °C/+1300

Gesetzter Druck:

10 Stange – Stange 450

Öffnungsdurchmesser
66 Millimeter – 438 Millimeter

Entwurf:

Offene Mütze
Ausgleichskolben
Scheibenfederart
pneumatisch unterstützt

Körpermaterial:

1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92

Zusätze:

Stellungsanzeiger

Anwendungen

EN12952- und TRD-Kessel. Gesättigter überhitzter und überkritischer Dampf. Auch passend für spezifische Gasanwendungen, in denen volle Kontrolle angefordert wird.

Diese kontrollierten Sicherheits-Druck-Entlastungs-Systeme (CSPRS) benutzen einen Auslöser, um tadellos kontrollierte Leistung im Druckschutz in der vollen Befolgung von en- und TRD-Anforderungen zur Verfügung zu stellen. Diese Ventile können völlig besonders angefertigt werden, um den Anforderungen der Anwendung für Sitzenge, Überdruck und Dampfablassenleistungen tadellos zu entsprechen. Schraubenartiger Frühling (Art SOH) oder Scheibenfeder (Art TRUNKENBOLD) für größere Ventile. Kombiniert mit elektropneumatischem Steuergerät STE4 oder pneumatischem Steuergerät STE5, mit Überflussen und Inline-Kontrollen. TÜV Art-prüfte zu PED u. zu EN4126-5.
